3 楞次定律知识点题库

两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则下列说法正确的是( )

①A可能带正电且转速减小

②A可能带正电且转速增大

③A可能带负电且转速减小

④A可能带负电且转速增大

A . ①④ B . ②③ C . ①③ D . ②④

如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下．在将磁铁的S极插入线圈的过程中（）

A . 通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥 B . 通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引 C . 通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥 D . 通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引

如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ．设环经过磁铁上端和下端附近时细线的张力分别为T₁和T₂ ，重力加速度大小为g，则（）

A . T₁＞mg，T₂＞mg B . T₁＜mg，T₂＜mg C . T₁＞mg，T₂＜mg D . T₁＜mg，T₂＞mg

如图所示，条形磁铁正下方有一固定的单线圈，当磁铁竖直向下靠近线圈时，穿过线圈的磁通量将（填“变大”或“变小”），在上述过程中，穿过线圈的磁通量变化了0.2Wb，经历的时间为0.5s，则线圈中的感应电动势为V．

某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L₁由火线和零线并行绕成．当右侧线圈L₂中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L₁ ，在铁芯中产生的磁场，下列说法正确的有（）

A . 家庭电路正常工作时，L₂中的磁通量为零 B . 家庭电路中使用的电器增多时，L₂中的磁通量不变 C . 家庭电路发生短路时，开关K将被电磁铁吸起 D . 地面上的人接触火线发生触电时，开关K 将被电磁铁吸起

如图1所示，两根足够长的平行金属导轨MN、PQ相距为L，导轨平面与水平面夹角为α，金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m．导轨处于匀强磁场中，磁场的方向垂直于导轨平面斜向上，磁感应强度大小为B．金属导轨的上端与开关S、定值电阻R₁和电阻箱R₂相连．不计一切摩擦，不计导轨、金属棒的电阻，重力加速度为g．现在闭合开关S，将金属棒由静止释放．

（1）判断金属棒ab中电流的方向；
（2）若电阻箱R₂接入电路的阻值为0，当金属棒下降高度为h时，速度为v，求此过程中定值电阻上产生的焦耳热Q；
（3）当B=0.40T，L=0.50m，α=37°时，金属棒能达到的最大速度v_m随电阻箱R₂阻值的变化关系，如图2所示．取g=10m/s² ， sin37°=0.60，cos37°=0.80．求定值电阻的阻值R₁和金属棒的质量m

如图所示，光滑水平面上有竖直向下的匀强磁场，图中虚线为磁场区域的左边界．一个长方形的金属线框以初速度v向左运动，穿出磁场．此过程中，线框中感应电流的大小随时间变化的图象是（）

A .

B .

C .

D .

某同学在研究电磁感应现象的实验中，设计了如图所示的装置。线圈 $\text{[math]}$ 通过电流表甲、定值电阻 $\text{[math]}$ 、滑动变阻器 $\text{[math]}$ 和开关 $\text{[math]}$ 连接到干电池上。线圈 $\text{[math]}$ 的两端接到另一个电流表乙上，两个电流表相同，零刻度居中。闭合开关后，当滑动变阻器 $\text{[math]}$ 的滑片 $\text{[math]}$ 不动时，甲、乙两个电流表指针的位置如图所示。

（1）当滑片 $\text{[math]}$ 较快地向右滑动时，乙电流表指针的偏转情况是（选填“向左偏”“向右偏”或“不偏转”）
（2）断开开关，待电路稳定后再迅速闭合开关，乙电流表的偏转情况是（选填“向左偏”、“向右偏”或“不偏转”）

如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处由静止开始下落，最后落在水平地面上。磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触。若不计空气阻力，重力加速度为g，则下列说法中正确的是( )

图片_x0020_309049538

A . 在磁铁下落的整个过程中，从上向下看圆环，圆环中的感应电流方向始终为逆时针 B . 在磁铁下落的整个过程中，从上向下看圆环，圆环中的感应电流方向先逆时针后顺时针 C . 磁铁在整个下落过程中，圆环对它的作用力方向始终竖直向上 D . 磁铁落地时的速率一定等于 $\text{[math]}$

如图所示，已知电流从电流表的右侧接线柱流入，其指针向右偏转．当条形磁铁竖直向下落入线圈时，空气阻力不计．则 $\text{[math]}$ $\text{[math]}$

图片_x0020_447834620

A . 电流表指针向右偏转 B . 电流表指针向左偏转 C . 磁铁加速度大于重力加速度 D . 磁铁加速度等于重力加速度

如图所示，一个有弹性的闭合金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S和橡皮绳的长度l将( )

A . S增大，l变长 B . S减小，l变短 C . S增大，l变短 D . S减小，l变长

如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好。这两条金属棒ab、cd的运动速度分别是v₁、v₂ ，若井字形回路中有感应电流通过，则可能( )

图片_x0020_1107555130

A . v₁＝v₂ B . v₁<v₂ C . v₁>v₂ D . 以上均有可能

某实验小组用如图所示的实验装置来验证楞次定律.当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是（）

图片_x0020_100001

A . 先 $\text{[math]}$ ，后 $\text{[math]}$ B . 先 $\text{[math]}$ ，后 $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

在“研究磁通量变化时感应电流的方向”的实验中，先通过实验确定了电流流过检流计时指针的偏转方向如图。在后续的实验中，竖直放置的感应线圈固定不动，条形磁铁从上方插入线圈或从线圈拔出时，检流计指针会偏转。下列四图中分别标出了条形磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向。其中方向关系表示正确的是（）

A .

B .

C .

D .

如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正．以下说法正确的是（）

图片_x0020_354372534

A . 0～1s内圆环面积有扩张的趋势 B . 1s末圆环对桌面的压力小于圆环的重力 C . 1～2s内和2～3s内圆环中的感应电流方向相反 D . 从上往下看，0～2s内圆环中的感应电流先沿顺时针方向、后沿逆时针方向

如图所示，正方形金属线框abcd靠墙放置，空间中存在竖直向上的匀强磁场。在外力作用下ab边贴着墙面向下运动，cd边贴着水平面向左运动，此过程中线框的( )

A . 磁通量增加 B . 磁通量减小 C . 感应电流方向为abeda D . 感应电流方向为adcba

如图所示，用弹性导线制成的大线圈A和小线圈B放置在绝缘水平面内，A、B相距很远。线圈A内部有一方形磁场区域，线圈B处于另一方形磁场区域中，磁场方向均竖直向下，若两方形磁场的磁感应强度均逐渐增大，下列说法正确的是（）

A . 线圈A，B都会收缩 B . 线圈A，B都会扩张 C . 线圈A大小不发生变化，B收缩 D . 线圈A收缩， B大小不发生变化

如图所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO'与磁场边界重合，线圈按图示方向匀速转动，t=0时刻线圈平面与磁场方向垂直，规定沿abcda方向为电流正方向，则线圈内感应电流随时间变化的图像是( )

A .

B .

C .

D .

如图甲所示，水平桌面上固定着一根绝缘的长直导线，矩形导线框abcd靠近长直导线静止放在桌面上。当长直导线中的电流按图乙所示的规律变化时（图甲中电流所示的方向为正方向），则（）

A . t₁到t₂时间内，线框内电流的方向为abcda，线框受力向右 B . t₂到t₃时间内，线框内电流的方向为abcda，线框受力向左 C . 0到t₂时间内，线框内感应电流方向不变，线框受力方向也不变 D . t₁到t₃时间内，线框内感应电流方向不变，线框受力方向改变

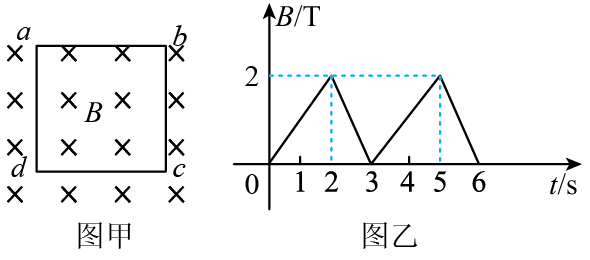

如图甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示。则以下说法正确的是（）

A . 导线圈中产生的是正弦式交变电流 B . 在t=2.5s时导线圈产生的感应电动势为2V C . 在0~2s内通过导线横截面的电荷量为10C D . 在t=1s时导线圈内电流的瞬时功率为10W
