一、电磁感应现象 知识点题库

如右图所示，这个实验装置可以用来研究（  ）

关于感应电流，下列说法中正确的是（　　）

如图所示，垂直于纸面的匀强磁场局限在虚线框内，闭合线圈由位置1穿过虚线框运动到位置2，线圈在运动过程中什么时候有感应电流，什么时候没有感应电流？为什么？

下列关于电磁感应现象的认识，正确的是（  ）

如图所示，直导线MN竖直放置并通以向上的电流I ， 矩形金属线框abcd与MN处在同一平面，边ab与MN平行，则（        ）

​

在研究电磁感应现象的实验中所用的器材如图所示．它们是：

①电流计 ②直流电源 ③带铁芯的线圈A  ④线圈B  ⑤电键  ⑥滑动变阻器

从奥斯特发现电流周围存在磁场后，法拉第坚信磁一定能生电．他使用如图所示的装置进行实验研究，以至于经过了10年都没发现“磁生电”． 主要原因是（   ）

如图所示，几位同学在做“摇绳发电”实验：把一条长导线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学迅速摇动AB这段“绳”．假设图中情景发生在赤道，地磁场方向与地面平行，由南指向北．图中摇“绳”同学是沿东西站立的，甲同学站在西边，手握导线的A点，乙同学站在东边，手握导线的B点．则下列说法正确的是（   ）

如图为“研究电磁感应现象”的实验装置．如果在闭合开关时发现灵敏电流计的指针向右偏转了一下，那么合上电键稳定后可能出现的情况有：

A．将A线圈迅速拔出B线圈时，灵敏电流计指针将向偏转（填“左”或“右”）；

B．A线圈插入B线圈后，将滑动变阻器触头迅速向左滑动时，灵敏电流计指针将向偏转（填“左”或“右”）．

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值未知的电阻R．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．

如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。t＝0时，磁感应强度为B₀ ， 此时MN到达的位置恰好使MDEN构成一个边长为l的正方形。为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B应随时间t怎样变化？请推导此情况下B与t的关系式。

关于电磁阻尼和电磁驱动，下列说法中正确的是(     )

下列现象中属于电磁感应现象的是（   ）

下列哪些电器件在工作时，不是应用电磁感应现象的是（   ）

一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动。M连接在如图所示的电路中，其中R为滑线变阻器， 和 为直流电源，www..comS为单刀双掷开关。下列情况中，可观测到N向左运动的是（   ）

如图，两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以在导轨上自由滑动，当AB在外力F作用下向右运动时，下列说法正确的（   ）

如图所示的实验示意图中，用于探究“磁生电”的是（   ）

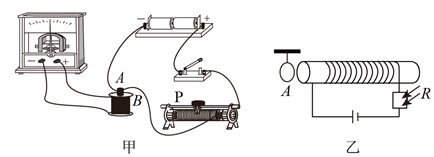

小张同学用图甲的实验装置“研究电磁感应现象”。断开开关瞬间，发现灵敏电流计的指针向左偏转了一下。

如图甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示。则以下说法正确的是（   ）

如图所示，边长为l的正方形导体框匀速地从磁场左边穿过磁场运动到磁场右边，磁场的宽度为d，线框的速度为v。若l＜d，则线框中存在感应电流的时间为（   ）
