三、磁场对通电导线的作用 知识点题库

如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A ， A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是(　　)

如图所示，一对足够长平行光滑轨道放置在水平面上，两轨道间距为L，左侧接两个阻值为R、额定功率为P的相同灯泡甲和乙，其中乙灯泡处于断开状态．有一质量为m、电阻为r的金属棒静止且两轨道垂直地放在轨道上，轨道的电阻忽略不计．整个装置处于垂直轨道平面竖直向下的匀强磁场中．现用一恒定的外力沿轨道方向拉金属棒，最终甲灯泡刚好正常发光，请回答如下问题：

一个不计重力的电子，沿图中箭头所示方向进入磁场，磁场方向垂直于纸面向外，则电子的运动轨迹（　　）

如图中磁感应强度B、电流I和安培力F之间的方向关系错误的是（   ）

如图，一个电子沿AO方向垂直射入匀强磁场中，磁场只限于半径为R的圆内．若电子速度为υ，质量为m，带电量为q，磁感应强度为B．电子经磁场偏转后从C点射出，∠AOC=120°，下面结论正确的是（　　）

如图所示，在倾角为30°的斜面上，放置两条宽L=0.5m的平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量m=0.2㎏的金属杆ab，电源电动势E=12V，内阻r=0.3Ω，金属杆与导轨间最大静摩擦力为fm=0.6N，磁场方向垂直轨道所在平面，B=0.8T.金属杆ab的电阻为0.2Ω，导轨电阻不计.欲使杆的轨道上保持静止，滑动变阻器的电阻的取值范围多大？（g取10m/s²）

把长 的导体棒置于磁感应强度 的匀强磁场中，使导体棒和磁场方向垂直，如图所示若导体棒中的电流 ，方向向左，求：

下列关于洛伦兹力的方向判断正确的是 （  ）

如图所示，两个完全相同且相互绝缘、正交的金属环A、B，可沿轴线OO′自由转动，现通以图示方向电流，沿OO′看去会发现(　　)

如图所示，固定的水平光滑金属导轨，间距为L，左端接有阻值为R的电阻．处在方向竖直、磁感应强度为B的匀强磁场中，质量为m的导体棒与固定弹簧相连，放在导轨上，导轨与导体棒的电阻均可忽略．初始时刻，弹簧恰处于自然长度，导体棒具有水平向右的初速度v₀.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．

如图所示四幅图中，匀强磁场磁感应强度大小都为B，导体中的电流大小都为I，导体的长度都为L，A、B、C三个图中的导体都与纸面平行，则四幅图中导体所受安培力大小不等于BIL的是（   ）

如图，足够长的光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面（导轨和导线电阻不计），则垂直导轨的导体棒ab在加速下滑过程中（   ）

如图所示，一根可以自由转动的通电导线 ，放在条形磁铁附近，其中点恰好与磁铁中线在同一直线上，电流方向由a到b，则导线 （    ）．

如图所示，足够长的两光滑导轨及两导轨所在平面与水平面均成 角，导轨间距 ，导轨间接有 的电阻和电压传感器。电阻 、质量 的金属棒 由静止开始滑动，导轨的电阻忽略不计。整个装置处于垂直导轨平面向下的匀强磁场中，磁感应强度的大小 ，重力加速度 取 ， 。

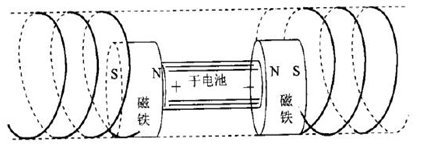

央视《是真的吗》节目做了如下实验：用裸露的钢导线绕制成一根无限长螺旋管，将螺旋管固定在绝缘水平桌面上，用一节干电池和两磁铁制成一个“小车”，两导电磁铁的同名磁极粘在电池的正、负两极上，只要将这辆小车推入螺旋管中，小车就会加速运动起来，如图所示。图中电池所在处的线圈没有画出，关于小车的运动，以下说法正确的是（   ）

如图所示，把通电圆环固定在条形磁铁的右侧，从右向左看，圆环中电流方向为逆时针，磁铁与圆环的中心线重合，则圆环受到的安培力的方向是（   ）

带电粒子进入磁场时速度的方向和磁感应强度的方向如图所示，则粒子在磁场中受到的洛伦兹力垂直纸面向里的是(    )

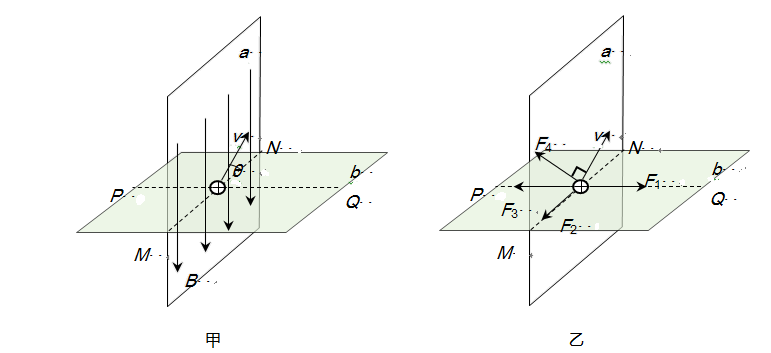

平面a和平面b相互垂直，平面b中直线PQ和MN垂直。电荷量为＋q的粒子以速度v运动，途径两直线交点，且恰在a平面内，如图甲所示，磁场方向垂直于平面b。该粒子此时所受洛伦兹力方向正确的是（   ）

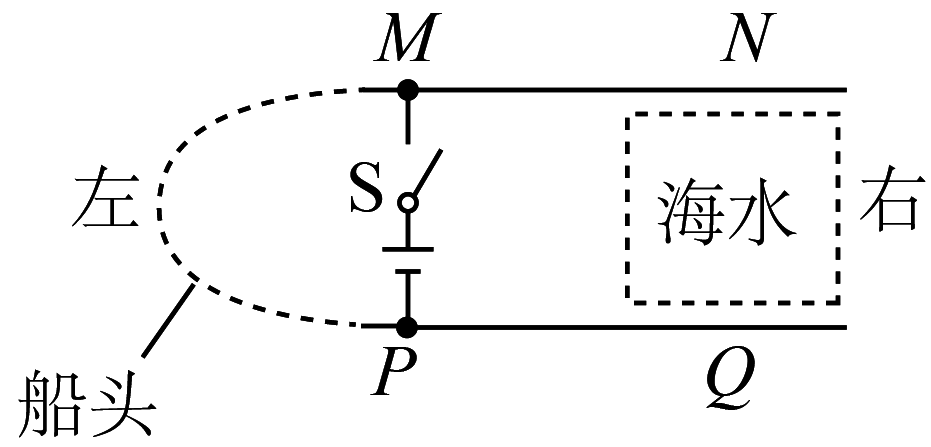

如图所示为一种新型的电磁船的俯视图，MN、PQ为固定在船上的竖直平行金属板，直流电源接在M、P之间，船上装有产生强磁场的装置，可在两平行金属板间海水中的虚线框内产生强磁场。闭合开关S后，电流通过海水从N流向Q，若船受到海水的反冲向左运动，虚线框中的磁场方向应该（   ）

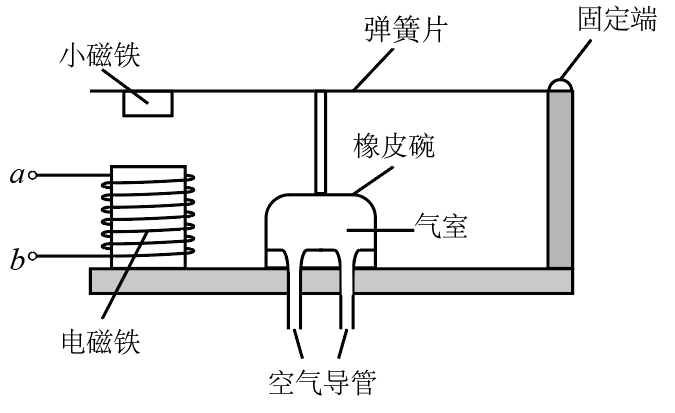

如图是电动充气泵的结构示意图。其工作原理：电磁铁通入电流，弹簧片上下振动，通过橡皮碗对气室施加力的作用，达到充气目的。当电流从电磁铁的a端流入时，小磁体被吸引而向下运动，则（   ）
