一个带电粒子在匀强磁场B中所受的洛仑兹力F的方向如图所示，则该粒子所带电性和运动方向可能是（）

A . 粒子带负电，向下运动 B . 粒子带正电，向左运动 C . 粒子带负电，向上运动 D . 粒子带正电，向右运动

如图所示，一直导线固定在条形磁铁（磁铁放在水平桌面上）的正中央上方，导线与磁场垂直，若给导线通以垂直于纸面向里的电流，则（）

A . 桌面对磁铁有摩擦力 B . 磁铁对桌面压力减小 C . 磁铁对桌面压力增大 D . 磁铁所受合力不为零

一个质量为m＝0.1 g的小滑块，带有q＝5×10^－⁴ C的电荷量，放置在倾角α＝30°的光滑斜面上(绝缘)，斜面置于B＝0.5 T的匀强磁场中，磁场方向垂直纸面向里，如图所示，小滑块由静止开始沿斜面下滑，其斜面足够长，小滑块滑至某一位置时要离开斜面．求：(取g＝10 m/s²)

（1）小滑块带何种电荷？
（2）小滑块离开斜面时的瞬时速度多大？
（3）该斜面的长度至少多长？

倾角为θ的导电轨道间接有电源，轨道上静止放有一根金属杆ab．现垂直轨道平面向上加一匀强磁场，如图所示，磁感应强度B由零逐渐增加的过程中，ab杆受到的静摩擦力（）

A . 逐渐增大 B . 逐渐减小 C . 先增大后减小 D . 先减小后增大

如图所示，固定倾斜放置的平行导轨足够长且电阻不计，倾角为θ，导轨间距为L，两阻值均为R的导体棒ab、cd置于导轨上，棒的质量均为m，棒与导轨垂直且始终保持良好接触，整个装置处在与导轨平面垂直向上的磁感应强度为B的匀强磁场中，开始时导体棒ab、cd均处于静止状态，现给cd一平行于导轨平面向上的恒力F，使cd向上做加速运动．到t₀时刻时，cd棒的位移为x，速度达到v₀ ， ab刚好要向上滑动．棒与导轨的动摩擦因数均为μ，且最大静摩擦力等于滑动摩擦力，则在0～t₀的过程中（）

A . ab棒受到的安培力一直增大 B . ab棒受到导轨的摩擦力一直增大 C . cd棒克服安培力的功为Fx﹣μmgxcosθ﹣ $\text{[math]}$ D . 在t₀时刻突然撤去拉力的一瞬间，cd棒的加速度为 $\text{[math]}$

在赤道上某处有一支避雷针．当带有负电的乌云经过避雷针上方时，避雷针开始放电形成瞬间电流，则地磁场对避雷针的作用力的方向为（）

A . 正东 B . 正西 C . 正南 D . 正北

如图，条形磁铁放在水平桌面上，在磁铁右上方固定一根直导线，导线与磁铁垂直，当导线通入向里的电流时，则（）

A . 磁铁对桌面的压力减小 B . 磁铁对桌面的压力增大 C . 磁铁相对桌面有向左动的趋势 D . 磁铁相对桌面有向右动的趋势

如图所示，某空间存在正交的匀强磁场和匀强电场，电场方向水平向右，磁场方向垂直纸面向里，一带电微粒由a点进入电磁场并刚好能沿ab直线向上运动，下列说法正确的是（）

A . 微粒一定带负电 B . 微粒动能一定减小 C . 微粒的电势能一定增加 D . 微粒的机械能一定增加

如图所示，两根相同的轻质弹簧的劲度系数为k ，静止吊起一根长为L、质量为m的匀质水平金属棒PQ ，金属棒处于方向水平向外的匀强磁场中。当金属棒中通有由P端流向Q端的电流I时，弹簧的伸长量为 $\text{[math]}$ 重力加速度为 $\text{[math]}$ 求：

（1）金属棒所受安培力的大小和方向；
（2）该匀强磁场的磁感应强度的大小。

将一段长L＝0.2m、通有电流I＝2.5A的直导线放入磁感应强度为B的磁场中，则关于其所受安培力F的说法正确的是（）

A . 若B＝2T，则F可能为1N B . 若F＝0，则B也一定为零 C . 若B＝4T，则F一定为2N D . 当F为最大值时，通电导线一定与B平行

如图所示，在匀强磁场B的区域中有一光滑斜面体，其上放了一根导线，当通以图示方向的电流I后，导线恰能保持静止，则磁感应强度B的方向可能是（）

A . 垂直纸面向外 B . 垂直斜面向下 C . 竖直向下 D . 水平向左

如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R₀。在金属线框的下方有一匀强磁场区域，MN和PQ是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向垂直于线框平面向里。现使金属线框从MN上方某一高度处由静止开始下落，如图乙是金属线框由开始下落到完全穿出匀强磁场区域瞬间的v-t图象，图象中的物理量均为已知量。重力加速度为g，不计空气阻力。下列说法正确的是（）

A . 金属线框刚进入磁场时感应电流方向沿adcba方向 B . 金属线框的边长为v₁(t₂-t₁) C . 磁场的磁感应强度为 $\text{[math]}$ D . 金属线框在0 - t₄的时间内所产生的热量为 $\text{[math]}$

如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，下列说法中正确的是( )

图片_x0020_627135834

A . 由于MN中电流方向不明，线圈中感应电流方向无法判断 B . 由于MN中电流方向不明，线圈所受安培力的合力方向无法判断 C . 线圈所受安培力的合力方向向右 D . MN所受安培力的合力方向向右

如图所示为水平放置的固定光滑平行直轨道，窄轨间距为L，宽轨间距为2L．轨道处于竖直向下的磁感应强度为B的匀强磁场中，质量分别为m、2m的金属棒a、b垂直于导轨静止放置，其电阻分别为R、2R，现给a棒一向右的初速度v₀ ，经t时间后两棒达到匀速运动两棒运动过程中始终相互平行且与导轨良好接触，不计导轨电阻，b棒一直在宽轨上运动。下列说法正确的是（）

A . b棒开始运动时的加速度大小为 $\text{[math]}$ B . b棒匀速运动的速度大小为 $\text{[math]}$ C . 整个过程中通过b棒的电荷量为 $\text{[math]}$ D . 整个过程中b棒产生的热量为 $\text{[math]}$

如图所示为一种新型电磁船的俯视图， $\text{[math]}$ 、 $\text{[math]}$ 为固定在船底的平行金属板，直流电源接在M、N间，船上装有产生强磁场的装置，可在两平行金属板间海水中的虚线框内产生强磁场，导电的海水在磁场作用下即可推动该船运动。闭合电键K后，要使船向前进，虚线框中的磁场方向应该是（）

图片_x0020_100009

A . 竖直向上 B . 竖直向下 C . 水平向左 D . 水平向右

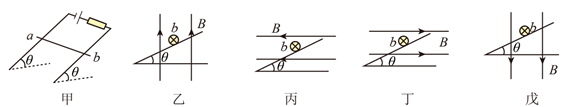

如图甲所示，一定质量的通电导体棒 $\text{[math]}$ 置于倾角为 $\text{[math]}$ 的粗糙导轨上，在图乙、丙、丁、戊中分别加大小相同方向不同的匀强磁场，导体棒 $\text{[math]}$ 均静止，则下列判断正确的是（）

A . 四种情况导体受到的安培力大小相等 B . 乙图中导体棒 $\text{[math]}$ 与导轨间摩擦力可能为零 C . 丙图中导体棒 $\text{[math]}$ 与导轨间摩擦力可能为零 D . 丁、戊中导体棒 $\text{[math]}$ 与导轨间摩擦力可能为零

如图所示，厚度为h 、宽度为d的金属导体，通有向右的电流Ⅰ，磁场方向与导体前表面垂直，在导体上、下表面间会产生电势差，这种现象称为霍尔效应，下列说法正确的是（）

A . 金属导体中的正电荷定向移动方向向右 B . 导体左、右两端间的电势差即为霍尔电压 C . 金属导体中的自由电荷受到的洛伦兹力的方向向上 D . 导体上表面的电势高于下表面电势

如图所示，一根通电直导线水平放置在匀强磁场中，电流方向向右，直导线所受安培力方向平行纸面且垂直导线向上的是（）

A .

B .

C .

D .

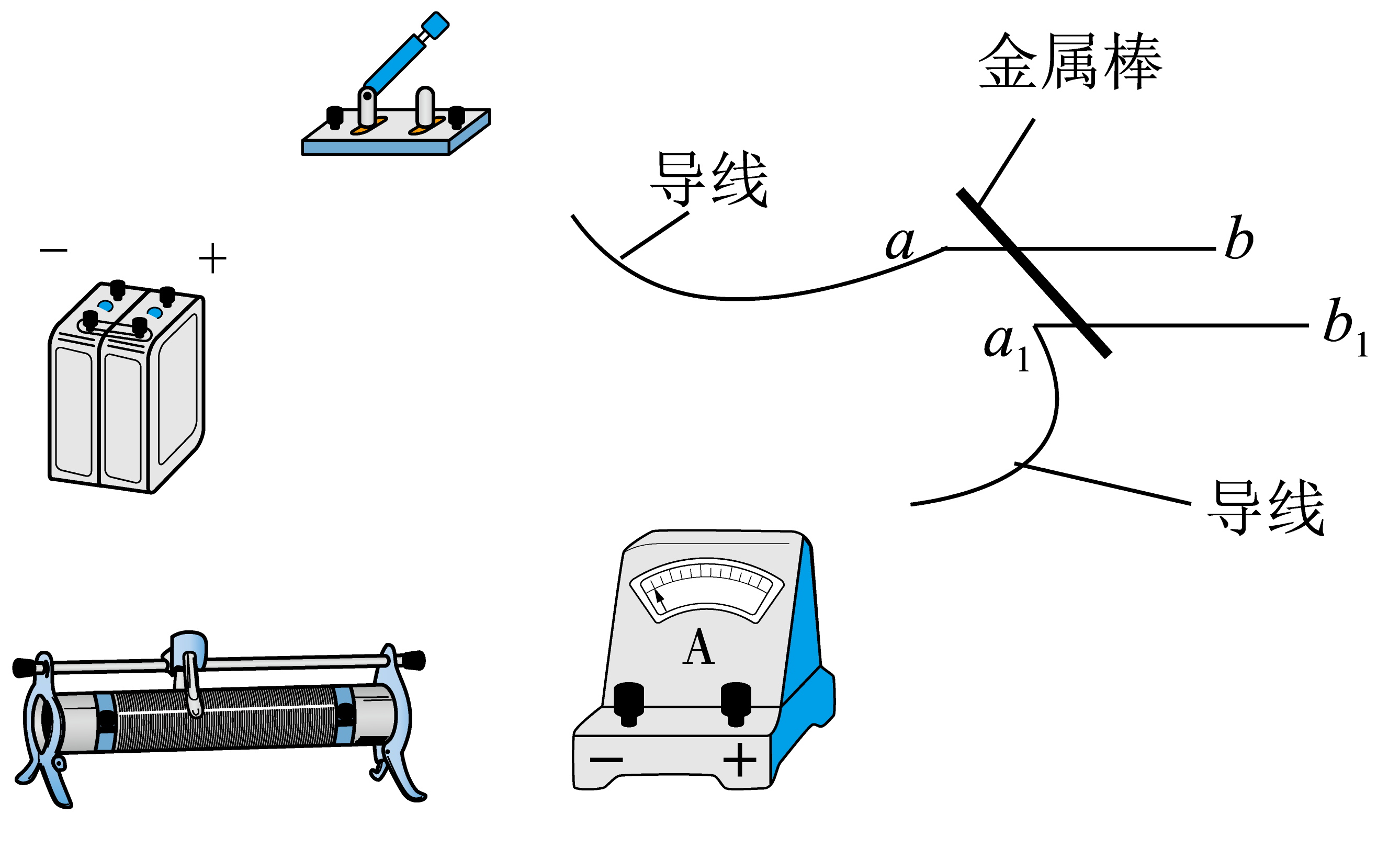

某同学用图中所给器材进行与安培力有关的实验。水平面上固定有两根足够长的光滑平行金属导轨ab和a₁b₁ ，间距为d，两导轨间有竖直向下的匀强磁场，磁感应强度大小为B。一长为L、质量为m的金属棒垂直静置于导轨上。已知电源电动势为E，电源内阻不计，金属棒电阻为R。

（1）在图中画出连线，完成实验电路；要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒向右运动。

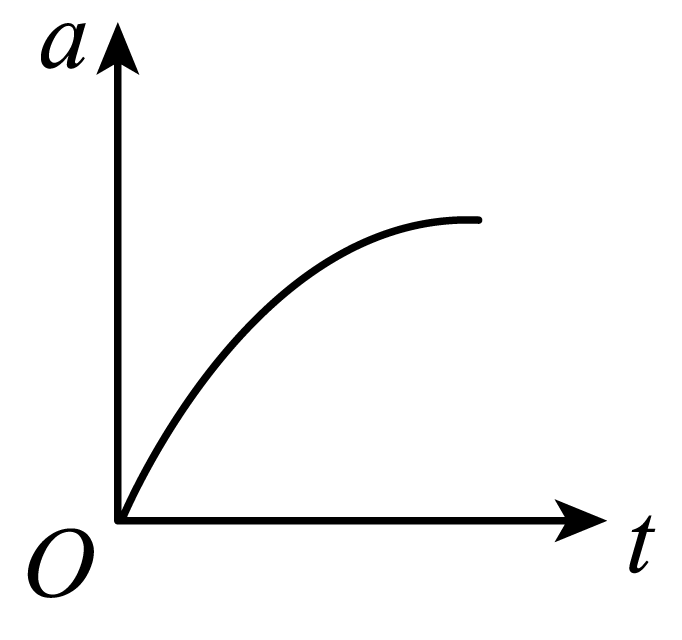

（2）关于金属棒在导轨上运动时的图像描述可能正确的是 ____。

A . B . C . D .
（3）关于金属棒的运动，下列说法正确的是____。

A . 适当减小两导轨间的距离，可使金属棒最终的速度减小 B . 换一根更长的金属棒，可使金属棒最终的速度增大 C . 适当减小两导轨间的距离，可使金属棒最终的速度增大 D . 适当减小金属棒的长度，可使金属棒最终的速度减小

如图所示，正方形abcd的四个顶角各有一根垂直于正方形平面的细长直导线，通有大小相同的电流，相邻导线电流方向相反，O为正方形的中心，下列说法正确的是（）

A . a、b连线中点的磁感应强度为零 B . a、b连线中点与a、d连线中点的磁感应强度相同 C . a、c两点的两根导线受到的安培力大小相等，方向垂直 D . a、b两点的两根导线受到的安培力大小相等，方向垂直
