三、磁场对通电导线的作用 知识点题库

如图所示，一根质量为m的金属棒AC用软线悬挂在磁感强度为B的匀强磁场中，通入A→C方向的电流时，悬线张力不为零，欲使悬线张力为零，可以采用的办法是 （   ）

如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L ， 且∠abc＝∠bcd＝135°.流经导线的电流为I ， 方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力(　　)

通电导体棒水平放置在光滑绝缘斜面上，整个装置处在匀强磁场中，在以下四种情况中导体棒可能保持静止状态的是（   ）

如图所示，磁感应强度大小为B的匀强磁场方向斜向右上方，与水平方向所夹的锐角为45°．将一个 金属圆环ab置于磁场中，圆环的圆心为O，半径为r，两条半径oa和0b相互垂直，且oa沿水平方向．当圆环中通以电流I时，圆环受到的安培力大小为（   ）

如图所示，质量m₁=0.1kg，电阻R₁=0.3Ω，长度l=0.4m的导体棒ab横放在U型金属框架上．框架质量m₂=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，相距0.4m的MM′、NN′相互平行，电阻不计且足够长．电阻R₂=0.1Ω的MN垂直于MM′．整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T．垂直于ab施加F=2N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触，当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10m/s² ．

如图所示，一个静止的质量为m、带电荷量为q的带电粒子（不计重力），经电压U加速后垂直进入磁感应强度为B的匀强磁场中，粒子最后落到P点，设OP=x，下列图线能够正确反应x与U之间的函数关系的是（　　）

如图所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成的，当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度，如图的各俯视图中正确表示磁场B方向的是（　　）

如图所示，平行导轨放在斜面上，匀强磁场垂直斜面向上，恒力F拉动金属杆ab从静止开始沿导轨向上滑动，接触良好，导轨光滑．从静止开始到ab杆到达最大速度的过程中，恒力F做功为W，ab杆克服重力做功为W₁ ， ab杆克服安培力做功为W₂ ， ab杆动能的增加量为△E_k ， 电路中产生的焦耳热为Q，ab杆重力势能增加量为△E_p ， 则（　　）

如图所示，将长为L的密度和粗细均匀的金属棒ab的两端用两个劲度系数为κ的相同的弹簧悬挂成水平状态，且位于垂直纸面向里的匀强磁场中，当金属棒中通过电流I₁ ， 时，弹簧恰好不伸长；当电流方向由b到a，而电流大小为I₂ （I₂＞I₁）时，弹簧伸长量为（　　）

如图所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2的过程中，通电导线所受安培力是（  ）

如图，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线左侧，且其长边与长直导线平行.已知在t=0到t=t₁的时间间隔内，直导线中电流i发生某种变化，而线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向右、后水平向左.设电流i正方向与图中箭头方向相同，则i随时间t变化的图线可能是（　　）

【选修3-1】[其中第（1）~（4）题，每题只有一个选项符合题意，把符合题意的选项序号填入相应的空格中]

如图所示，一只阴极射线管，左侧不断有电子射出，若在管的正下方放一通电直导线AB时，发现射线的径迹向下偏，则 （   ）

阴极射线管中电子束由阴极沿x轴正方向射出，在荧光屏上出现如图所示的一条亮线。要使该亮线向z轴正方向偏转，可加上沿（   ）

有一无限长通电直导线 和通电等边三角形导线框 在同一平面内，其中 边与 平行，它们所通电流方向如图所示，下列说法正确的是（   ）

如图所示，表示磁场对直线电流的作用，其中不正确的是（   ）

如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和滑动变阻器R.电源电动势E＝12 V，内阻r＝1 Ω，一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s² ， 要保持金属棒在导轨上静止，求：

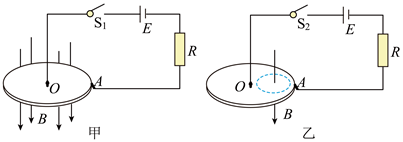

电阻不可忽略的导电圆盘的边缘用电阻不计的导电材料包裹，圆盘可绕固定点O在水平面内转动，其轴心O和边缘处电刷A均不会在转动时产生阻力，空气阻力也忽略不计。用导线将电动势为E的电源、导电圆盘、电阻和开关连接成闭合回路，如图甲所示在圆盘所在区域内充满竖直向下的匀强磁场，如图乙所示只在A、O之间的一块圆形区域内存在竖直向下的匀强磁场，两图中磁场的磁感应强度大小均为B，且磁场区域固定。将图甲和图乙中的开关 和 闭合，经足够长时间后，两图中的圆盘转速均达到稳定。则（   ）

如图所示，将通电直导线AB用悬线悬挂在电磁铁的正上方，直导线可自由转动，则接通开关（   ）

某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。该同学在两接装线柱间接一根导线后再次搬运，发现表针晃动明显减弱。下列说法正确的是（   ）
