第3节 电磁铁 电磁继电器 知识点题库

如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（  ）

​

电与磁的知识有广泛的应用，下列说法中正确的是（　　）

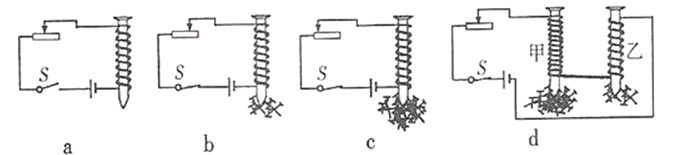

为探究电磁铁的磁性跟哪些因素有关，小聪所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．

根据b、c、d中观察到的情况，完成下面填空：

（1）通过观察电磁铁吸引大头针数目的不同，来判断它 不同．

（2）通过比较 两种情况，可以知道通过的电流越大，电磁铁的磁性越强．

（3）通过比较d中甲、乙两个电磁铁，发现外形结构相同的电磁铁，通过相同的 时，线圈匝数越 ，磁性越强．

（4）这个实验中用到了物理学中常用的一种方法，叫 法．请列举我们学过的一个运用了这一方法的另一个实验：

如图是直流电铃的原理图，关于电铃工作时的说法不正确的是（　　）

如图是小聪设计的一种限流器的原理图，当电流超过限制电流时，电磁铁M的磁性变 ，从而 衔铁N，金属杆OA在弹簧B的作用下绕O点转动，自动切断电路．

​

在做“探究用通电螺线管外部磁场的方向和强弱”的实验时，小明在螺线管周围摆放了一些小磁针．

通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与条形磁铁磁体的磁场相似．

电磁铁在生活和生产中有着广泛的应用，图中应用到电磁铁的设备有（　　）

如图所示，小明设计了一种温度自动控制报警装置的电路图，当温度升高超过　 ℃时，控制电路开始工作，电磁铁获得磁性，电磁铁上端是　 极（选填“N”或“S”），同时 灯亮（选填“红”或“绿”）。

如图是拍摄机动车辆闯红灯的工作原理图，光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自由拍摄违章车辆，下列有关说法正确的是（　　）

在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路．

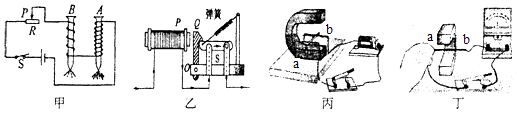

下列关于电磁实验装置的说法中错误的是（   ）

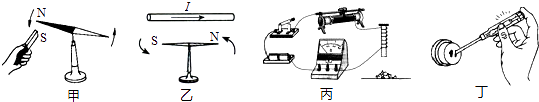

如图所示实验，下列对有关实验的解释正确的是（   ）

如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（   ）

如图所示，闭合开关S，烧杯中水面上浮着一个空心小铁球，将盛水的容器放在电磁铁上方，此时电磁铁A端为极，将滑片P向右滑动，空心小铁球将。（填“上浮”“下沉”“静止”）

如图所示为一种温度自动报警器的原趣图。图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生磁性，电铃响起，发出报警信号，电磁铁的a端为极。若将温度计上端的金属丝向下调整，则报警温度将(选填“升高”或“降低”)。

如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。闭合开关S，下列判断正确的是（    ）

巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象。如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S₁、S₂都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将（“变大”、“变小”或“不变”），指示灯的亮度将（“变亮”、“变暗”或“不变”）。

如图所示，闭合开关S，当滑片P向b端移动时，条形磁体对水平地面的压力（选填“增大“、“不变“或“减小“）。

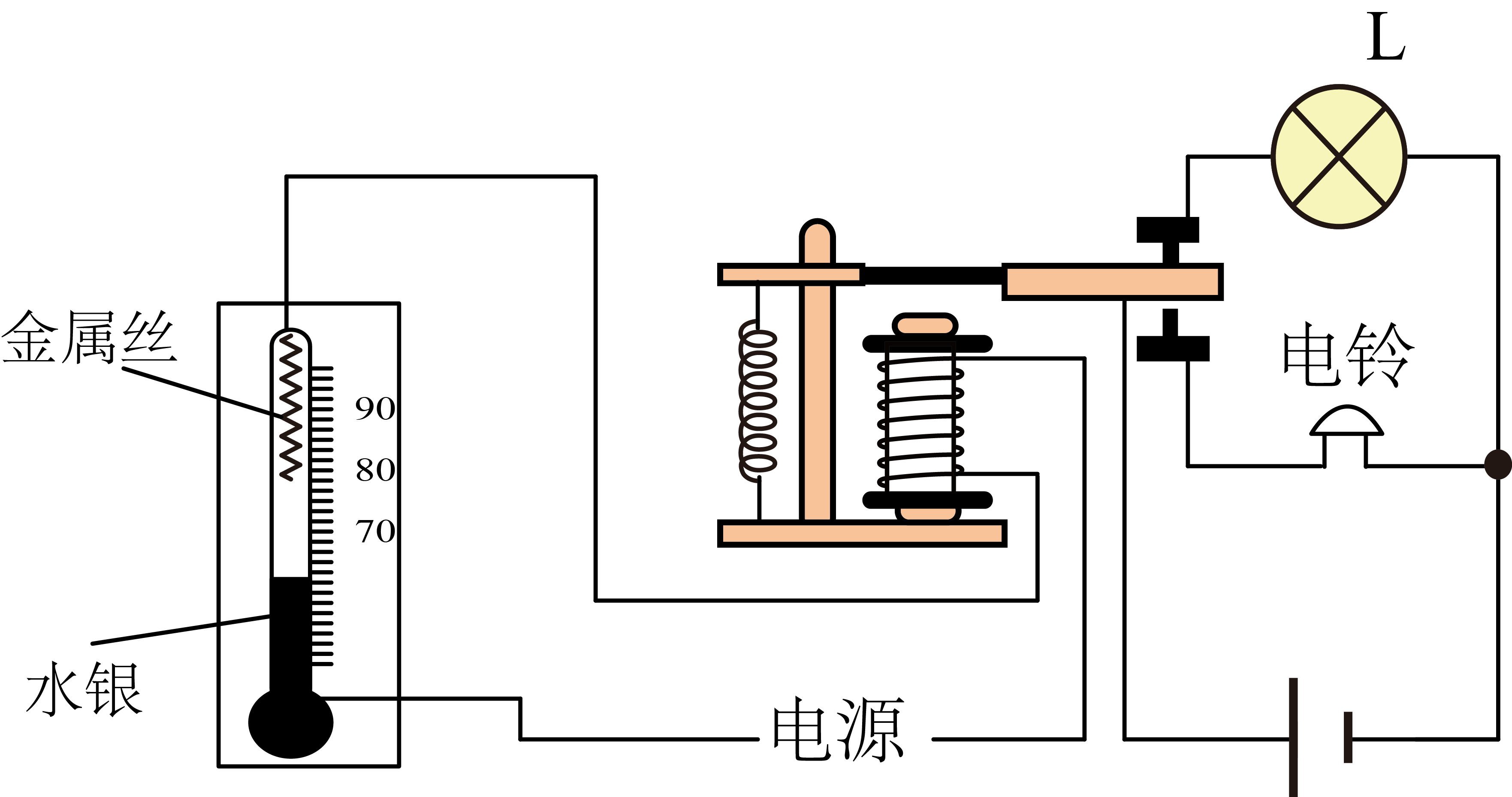

如图是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，金属丝下端所指温度为90℃，当温度达到或超过90℃时报警，报警信号为（选填“灯亮”“响铃”或“灯亮同时响铃”）；当温度为70℃时，电磁铁（选填“有”或“无”）磁性。

如图所示，通电螺线管的a端相当于条形磁体的极；若螺线管中的电流增大，它的磁性会。
