第3节 电磁铁 电磁继电器 知识点题库

如图9-12所示，弹簧下吊一块软铁，下端有一个带铁芯的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁芯，则弹簧长度的变化应分别是 ( )

如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是

​

小华同学用导线绕在铁钉上，接入如图所示的电路中，制成了一个电磁铁。小磁针静止时左端应为 极，当滑动变阻器的滑片P向左移动时，它的磁性将 。

如图所示是一种利用电磁铁来控制温度的恒温箱的工作原理图。当恒温箱中的温度达到35℃时，恒温箱中的电热器将 工作。（选填“开始”或“停止”）

如图是说明巨磁电阻（GMR）原理的示意图．实验发现，当闭合S₁、S₂后，滑片P向右滑动过程中，指示灯明显变暗．则下列说法正确的是（　　）

下列说法正确的是（　　）

在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装．

（1）小明闭合开关进行了如下操作：

A．只让导体ab在水平方向左右运动

B．只让导体ab在竖直方向上下运动

C．只让蹄形磁体在水平方向左右运动

D．只让蹄形磁体在竖直方向上下运动

其中一定能产生感应电流的是　 （填写字母）．

（2）如果将小量程电流表换成 ，可以观察磁场对通电导体的作用．

​

如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（　　）

​

图所示为一种温度自动报警器的原理图。在水银温度计里封入一段金属丝，既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）。请你根据上面的介绍，并结合图分析回答下面的问题。

（1）水银温度计在电路中的作用相当于一个 ；

（2）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L₂应为 色；（选填：“红”或“绿”）

（3）若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为低温报警时，则灯L₁应为 色。（选填：“红”或“绿”）

如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S拨在触点②位置．要使弹簧测力计的示数变大，下列操作方法能够实现的是（   ）

阅读短文，回答问题：

干簧管

干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．

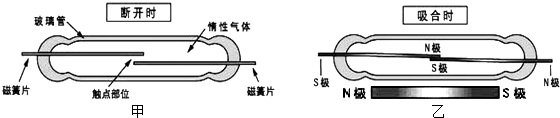

如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．

干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．

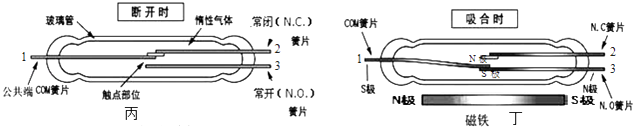

双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．

干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路．线圈断电后，干簧片在本身的弹力作用下分开，将线路切断．

城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路：在井口安装一环形灯L,井盖相当于开关S；正常情况下(S闭合),灯L不亮；一旦井盖丢失(S断开),灯L立即亮起,以警示行人。下图中电路符合要求的是(       )

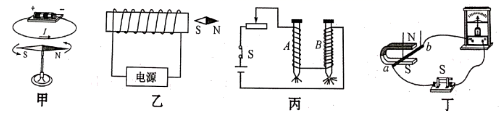

关于甲、乙、丙、丁四幅图，下列说法正确的是（   ）

如图所示，开关闭合，滑动变阻器的滑片位于A端，小铁片被竖直吸在电磁铁的左侧。若将滑片从A端移动到中点，则（   ）

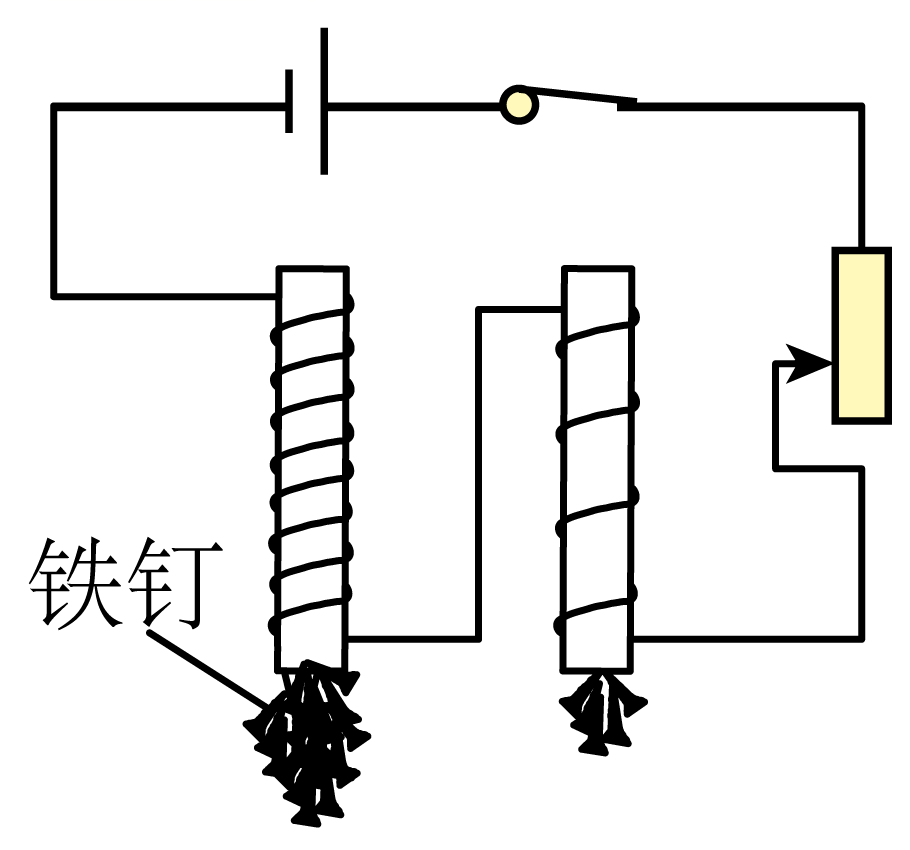

在“探究电磁铁的磁性强弱跟什么因素有关”的实验时，如图所示，小明是通过比较来比较电磁铁磁性强弱的，这种研究方法叫（选填“控制变量”或“转换”）法；图中实验探究的是电磁铁磁性强弱跟的关系。

下列有关电与磁的说法中，正确的是（   ）

对下列各图的描述中，正确的是（   ）

在央视“是真的吗”节目中，一位网友用如图所示的“铜丝琴”演奏出了优美的乐曲，他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声。下列选项中与“铜丝琴”原理相同的是（   ）

新型公交车的玻璃上已经安装了自动爆玻器，它相当于一个电控安全锤。危急时刻，司机只需按下开关通电，自动燥玻器磁场中的线圈就会产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎的目的。请判断自动爆玻器的工作原理与下列哪个图片的原理相同（   ）

如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S₁、S₂ ， 下列说法正确的是（   ）
