第3节电磁铁电磁继电器知识点题库

如图所示是一种单元防盗门门锁的原理图，其工作过程是：当有人在楼下按门铃叫门时，楼上住户的人闭合开关，由于，门锁上的电磁铁具有了磁性，衔铁，衔铁脱离门扣，来人打开门，进入楼内，门自动关闭．在关门时，开关是断开的．衔铁在的作用下，插入门扣．

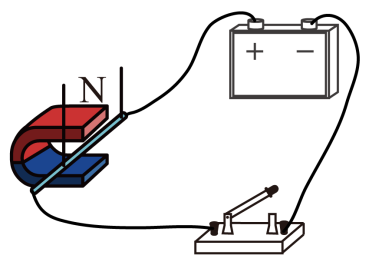

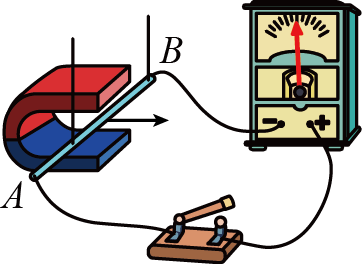

关于电磁现象，下列说法中正确的是（）

A . 奥斯特实验说明电流周围存在磁场 B . 电动机能够把电能转化为机械能 C . 改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变 D . 导体在磁场中做切割磁感线运动时，导体中就会产生感应电流

关于磁体、磁场和磁感线，以下说法中正确的是（）

A . 铜、铁和铝都能够被磁体所磁化 B . 小磁针静止时指南北方向是因为其受到地磁场的作用 C . 电磁继电器是利用电流的热效应工作的 D . 磁感线是磁场中真实存在的曲线

电磁继电器在电路中主要起

A . 电源作用 B . 开关作用 C . 电阻作用 D . 传输电作用

磁悬浮列车是利用的原理实现悬浮的．

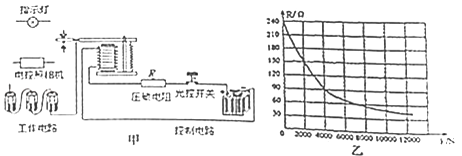

图甲是小明同学设计的一种“闯红灯违规证据模拟记录器”，拍摄的照片可记录机动车辆闯红灯时的情景。工作原理：当光控开关接收到某重颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电空照明相机工作，拍摄违规车辆。光控开关未受到这种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6伏，继电器电阻为10欧姆，当控制电路电流大于0.06安时，衔铁被吸引。

（1）根据工作原理，将电路连接完整；

（2）要纪录违规闯红灯的情景，光控开关应在接收到光（选填“红”、“绿”或“黄”）时，自动闭合；

（3）小明分析发现，当质量小于千克的车辆闯红灯时，该记录器不能拍摄记录；

（4）若要使质量小一些的汽车闯红灯，该记录器能够拍摄记录，则写出一条改进措施　。

下列有关电磁转换的说法正确的是（）

A . 磁场中磁感应线是客观存在的 B . 电磁铁的磁性强弱与通过它的电流大小无关 C . 电动机是将机械能转化为电能的装置 D . 发电机是根据电磁感应原理工作的

下列关于电与磁的有关说法中，正确的是（）

A . 图甲，根据小磁针静止时N极所指的方向，可知电源的右端是正极 B . 图乙，将线圈一端的漆全部刮去，另一端刮去一半放入磁场中，通电后线圈能持续转动 C . 图丙，转动风叶，电流表指针偏转，根据此原理可制成电动机 D . 图丁，磁悬浮列车利用磁极间的相互作用，达到增大摩擦力的目的

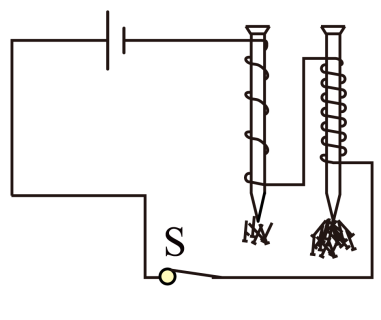

小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验．如图所示，下列说法正确的是（）

A . 若将两电磁铁上部靠近，会相互吸引 B . 电磁铁能吸引的大头针越多，表明它的磁性越强 C . 线圈B匝数多，所以线圈B中的电流小于线圈A中的电流 D . 要使电磁铁磁性增强，应将滑片P向右移动

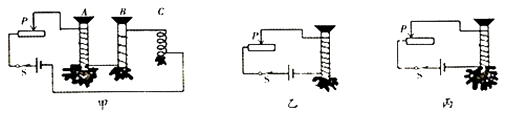

为了探究“电磁铁的磁性强弱与哪些因素有关”，做了如下几次实验，实验现象如图所示．根据图示现象回答下列问题：

（1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越．
（2）通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时，铁芯的电磁铁，它的磁性就越强．（选填“有”或“无”）
（3）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越，它的磁性就越强．
（4）结论：影响电磁铁磁性强弱的因素有．
（5）在物理学中，有些物理量的大小不易直接观察或测量，但它变化时引起的其他物理量的变化却易于直接观察或测量．在下列问题的研究中，也用到这一物理学方法的是．

A . 在研究平面镜成像时，通过等大的蜡烛与虚像重合来确定虚像的位置和大小 B . 在研究影响动能的因素时，通过木块被撞后运动的远近说明钢球动能大小 C . 在研究电压作用时，通过水压是水流形成的原因类比电压是电流形成的原因

下列装置中，利用了电磁铁的是（　　）

A . 空气开关 B . 电脑 C . 电灯 D . 电视机

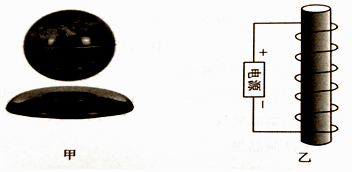

图甲是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部装有如图乙所示的电磁铁。下列说法正确的是（）

A . 地球仪利用异名磁极间相互排斥的原理工作 B . 地球仪内部磁铁的下端一定是S极 C . 增大电磁铁线圈中的电流，地球仪静止时受到的磁力变大 D . 增大电磁铁线圈中的电流，地球仪与底座之间距离不变

下列事物中，没有电磁铁的是（）

A . 电磁继电器 B . 电磁选矿机 C . 电话的听筒 D . 电话的话筒

图所示是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合，下列说法正确的是（）

A . 电磁继电器与发电机工作原理相同： B . 电磁能电器与电动机工作原理相同； C . 电继铁工作时，上端为S极 D . 当有人闯入保密室时，b灯亮，

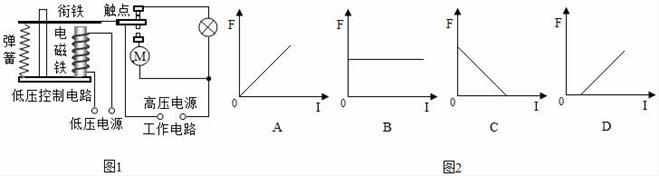

阅读短文，回答问题：

电磁继电器

电磁继电器是电子控制器件，由低压控制电路和工作电路两大部分组成，它能用较小的电流控制较大电流。电磁继电器的主要部件是电磁铁、衔铁、弹簧和触点。电磁铁内部铁芯和衔铁都是软铁类物质，这种物质在有外磁场时容易被磁化，离开磁场时容易退磁，低压控制电路接通电源，电流通过电磁铁线圈产生磁场，磁场的磁感应强度与通过它的电流成正比，具有磁性的电磁铁对衔铁有吸引力，电磁继电器就是通过低压控制电路中电流使触点接触状况发生改变。

（1）接通低电压电源时使电磁铁内铁芯，断电后电磁铁内铁芯；
（2）如图所示，与衔铁相连的直杆是一种简单机械，物理上称为；
（3）如图所示，在试验电磁继电器的工作情况时，可能发生的动作是。

A . 低压电源断开，工作电路中的灯泡不亮，电动机转动 B . 低压电源接通，工作电路中的灯泡不亮，电动机转动 C . 低压电源断开，工作电路中的灯泡发光，电动机转动 D . 低压电源接通，工作电路中的灯泡发光，电动机不转动
（4）某次低压电源通电后，电磁铁不能将衔铁完全吸下，现要使电磁继电器能正常工作，可采取的措施是。

A . 减小工作电路中的电流 B . 增大工作电路中的电流 C . 减小低压控制电路中的电流 D . 增大低压控制电路中的电流
（5）图2图象中，描述电磁铁对衔铁的吸引力的大小F与低压控制电路中的电流强度I的关系，可能正确的是。
