在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L₁、L₂（　　）

​

关于电磁铁，几位同学有下面的一些说法，你认为其中错误的是（   ）

如图是直流电铃的原理图，关于电铃工作时的说法不正确的是

​

运用知识解决问题

（1）如图是水位自动报警装置．当水位上升时，浮子a上升，并推动b上升．当水位达到一定高度时，电磁铁电路 ，电磁铁 ，吸引衔铁，电灯电路接通，电灯发光发出警报，警告水位过高．

（2）请你根据如图2实物电路，画出电路图．

（3）将R₁和R₂=12Ω的电阻串联接在电压为10V的电源上，已知此时R₂消耗的电功率为3V，则R₁= 　Ω．

下列关于电和磁的说法正确的是（   ）

要增强电磁铁的磁性，下列措施可行的是（　　）

如图所示，当闭合开关S，且将滑动变阻器滑片P 向右移动时，图中的电磁铁（   ）

如果在通电螺线管中插入铁棒，可以发现螺线管的磁场大大 了．插入铁芯的螺线管叫做 ．

减小摩擦阻力是磁悬浮列车提高时速的一个重要方面．（判断对错）

要使电磁铁某端的N极变为S极，可以（   ）

科技改变生活，如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R₀为保护电阻.请你用铅笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉），达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果.

如图所示，在磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，则电流表的示数，弹簧的长度将（选填“变小”、“不变”或“变大”）。

小明同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为一个小型电热器，其铭牌如图所示。该装置应选用插有金属丝的（选填“酒精”、“煤油”或“水银”）温度计，能使鱼缸中的水温大致保持在℃，电磁铁上端的磁极是（选填“N”或“S”）。该装置某次连续正常工作半小时，可使鱼缸中20Kg水的温度最高升高℃。



如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，螺线管上端是极，弹簧测力计的示数(填“变大”“变小”或“不变”)。

如图所示为电磁铁的线路图。开关S闭合后，滑动变阻器的滑片P向右滑动过程中（   ）

为探究“影响电磁铁磁性强弱的因素”，小明设计了如图所示的实验，由图可知：

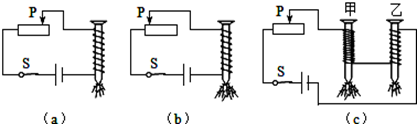

为探究“影响电磁铁磁性强弱的因素”，小明以电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．

连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（  ）

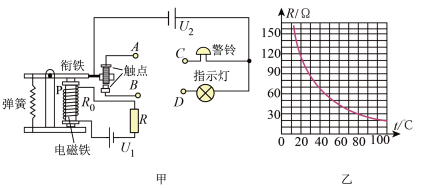

小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示，将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，在弹簧的作用下，衔铁连接上触点，指示灯发光；当环境温度超过某一值时，电磁铁的线圈电流等于或大于50mA时，衔铁将被电磁铁向下吸引，衔铁与上触点分离，连接下触点，警铃响。图中电源电压U₁为4.5V，图乙是热敏电阻的阻值随温度变化的图像，电磁铁的线圈电阻R₀为20Ω。请回答下列问题：

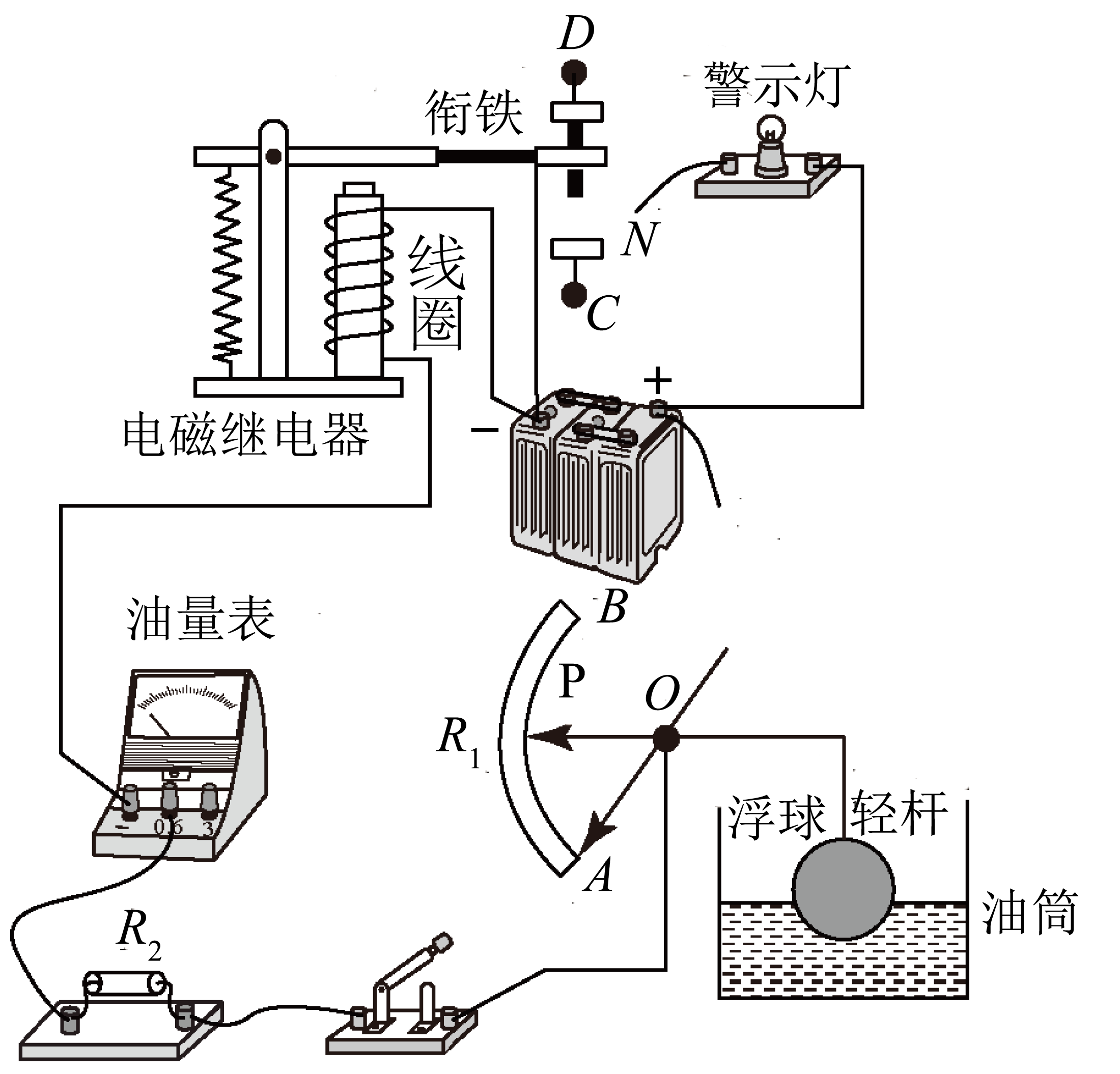

如图所示是一种自动测定油面高度的装置，电源电压U为6V，R₁是最大电阻为30Ω的滑动变阻器，它的金属滑片P连在杠杆一端，R₂是定值电阻，油量表是用量程为 的电流表改装而成，（ABCD四点表示四个接线柱，电磁继电器线圈电阻忽略不计）
