第十五章 电流和电路 知识点题库

（1） 连接电路时，开关应，电流表应先用量程试触；

（2） 若某同学连接的电路如图甲所示，则电流表测的是灯的电流.合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；

（3） 只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；

（4） 若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是________.

（1） 图甲中，杠杆处于静止状态，请画出力F₂的力臂l₂和力臂l₁对应的力F₁；

（2） 图乙中，某人利用滑轮组提升物体，请画出最省力的绳子绕法；

（3） 图丙中，请画出要使硬棒OAB保持平衡时所需的最小力F的示意图及其力臂l；



（4） 图丁是某品牌平衡车的原理图为了确保安全，该平衡车的电路部分安装2个开关，即电源开关S₁和压力开关S₂ ， 当手动闭合时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S₂自动闭合，电动机才能正常启动，平衡车才开始运动未闭合S₁或骑行者未站立于踏板上，电动机都无法启动请根据上述要求将电路图连接完整。

（1） 小明在使用电流表测量电路某处电流时，将电流表接入电路中，在开关断开时，电流表的指针偏转如图甲所示，其原因是。当小明正确测量时，电流表的示数如图乙所示，则电流表的示数为A。

（2） 小明将铜片、锌片插入土豆，制成土豆电池。该电池对外供电时，将能转化为电能。为判断士豆电池的正、负极，小明连接电路如图丙所示，试触开关S₂ ， 发现电压表的指针向左偏转，由此可知，铜片是土豆电池的极。

（3） 如图丁所示的仪器叫，该表现在的示数为度。小明将电水壶单独接在该表上正常工作6min，指示灯闪烁了320次，该电水壶的额定功率是W。

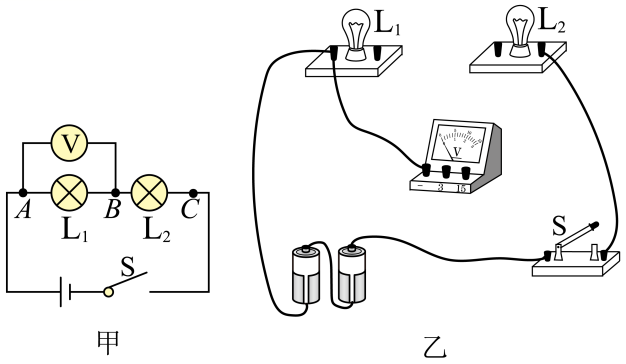

（1） 请根据如图甲所示的电路图，用笔画线代替导线，将如图乙所示的实物电路连接完整，导线不得交叉；

（2） 连接好电路并检查无误后，闭合开关S，发现灯泡L₁ ， L₂均不发光，电压表的示数接近3V，则电路中存在的故障可能是；

（3） 排除了电路故障，小红根据图甲所示的电路正确测出了灯泡L₁两端的电压。在测灯泡L₂两端的电压时，小红打算保持电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是；

（4） 小红正确运用电压表，分别测出图甲中A与B、B与C、A与C之间的电压U_AB、U_BC、U_AC ， 并将数据记录在实验表格中，完成实验并分析实验数据，得出结论：串联电路的总电压等于各部分电路两端的电压之和；
你认为小红的实验有不足之处吗？如果没有，那么请在横线处写“无”；如果有，那么请指出不足之处并提出改进建议。
