第十五章 电流和电路 知识点题库

为节省电能，楼道中的照明灯只有同时满足“黑头和有人路过楼道”时，才会自动亮。为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接。

用绝缘细线悬挂的A，B两个轻质小球间的相互作用情况如图所示，已知A球带正电荷，则B球（ ）

有甲、乙、丙三个带电体，甲排斥乙，乙吸引丙。如果丙带正电，则甲带电；在金属、石墨、玻璃三种物体中，属于绝缘体。

用一个开关同时控制三盏灯，则这三盏灯的连接方式是（  ）

在陶瓷、铁、玻璃中，属于导体的是；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是。

如图，某种电脑键盘清洁器有两个开关，开关S₁只控制照明用的小灯泡L，开关S₂只控制吸尘用的电动机M。如图所示的四个电路图中，符合上述要求的是（　　）

某学校的同学在探究“并联电路中干路电流与支路电流的关系”实验时，需要的器材有：电源；开关；导线；电流表；规格不同的小灯泡，这些器材数量足够。

一节干电池的电压是V，街道路面上的路灯同时亮同时灭，这些路灯的连接方式是联。某街道路面上共有路灯40盏，连接在总控制室的电流表和电压表的示数分别10A和220V，则通过每盏灯的电流为mA，每盏灯两端的电压为V。

如图是小明和小强在“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L₁和灯L₂并联，且电流表测灯L₂中的电流。

下列数据符合实际情况的是（   ）

如图所示，小明把两灯串联，闭合开关后，发现灯L₁亮，L₂暗，对此情况进行分析，说法不正确的是(    )

如图所示，开关S闭合，两个灯均正常发光，电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，电压表V的示数为8V。下列判断正确的是（   ）

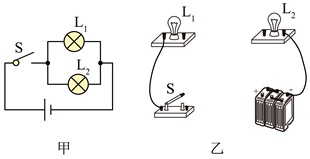

按图甲中所示的电路图，用笔画线将图乙所示实物图的连接完成（要求导线不能交叉）。

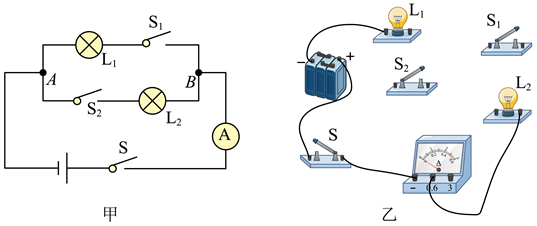

请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。

熔喷布是N95口罩的核心材料，是一种超细静电纤维布，通过静电驻极工艺，使纤维表面带有大量的电荷，从而吸附含有病毒的飞沫，下列说法正确的是（　　）

根据图片填空：

如图所示，图甲中木块的长度为cm；天平平衡时，右盘中砝码和游码的位置如图乙所示，则被测物体的质量为g；若使用如图丙所示的电流表直接测电流，若指针最后如图丁所示，则实际的电流值为A。

用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些（选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有的性质，所以玻璃棒能吸起地上的羽毛。

疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统，若人脸识别通过，则控制电路会闭合开关 ， 若体温测量值在正常范围内，则会闭合开关。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（   ）

根据图所示的实物电路，在答题卡相应位置画出它的电路图。
