第十五章电流和电路知识点题库

图是一种自动测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度。

（1）油量表其实是表。
（2）油面升高，R(选填“变大”或“变小”)，油量指针偏转(选填“较大”或“较小”)。
（3）定值电阻R′有什么作用？。

（1）我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变(选填“强”或“弱”)，这样可能使电脑无法识别。
（2）如图所示，当开关S₁闭合，S₂、S₃断开时，灯L₁和灯L₂的连接方式是；
（3）当开关S₁断开，S₂、S₃闭合时，灯L₁和灯L₂的连接方式是。当S₁ ， S₂、S₃闭合是，会发生。
（4）烘托欢乐气氛的各个小彩灯属于属于电路；家庭电路属于电路。

如图所示的电路中，闭合开关时，下列说法正确的是（）

图片_x0020_1882997596

A . 两个灯泡串联 B . 电流表测的是灯泡L₁的电流 C . 开关只能控制灯L₁ D . 电流方向从电流表到开关

家庭电路的电压是V，教室里的日光灯管灯工作时的电流约0.3。一串节日小彩灯串联了20个小灯泡，接在家庭电路中，则每只灯泡的电压为。

如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B、金属球连接起来的瞬间(如图乙所示)，金属棒中( )

A . 电流方向由A到B B . 电流方向由B到A C . 有电流但方向无法确定 D . 始终无电流

（1）如图所示，在虚线框内画-个带箭头的线段，表示夜间地面附近空气流动方向，并标出冷、热空气所在的位置。
（2）如图所示，是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L₁与L₂并联，开关S控制两盏灯，导线不能交叉。
（3）为使电路正常工作，请在图10中恰当位置填入电流表或电压表。

为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间，为完善设计方案，还需要在（填“a”或“b”）处安装一个开关S，断开此开关时，指示灯熄灭，整个装置停止工作；点燃烟花前，定时器在电路中应处于（填“通路”或“断路”）状态，目的是进行倒计时，避免点燃烟花造成人员伤害。

图片_x0020_1709085333

下列物理量最接近实际的是（）

A . 考场里一盏日光灯的额定功率约为1000W B . 一节干电池的电压为2V C . 家用电风扇正常工作的电流约为5A D . 家庭电路的电压为220V

如图所示的电路中，要使R₁、R₂串联，应闭合的开关是；要使R₁、R₂并联，应闭合的开关是；如果同时闭合开关，会造成电源短路。

图片_x0020_1045420781

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图所示．

图片_x0020_100023 图片_x0020_100024

（1）当把电流表A₁接入时，闭合开关，发现电流表反向偏转，其故障出现的原因是。
（2）该同学发现电流表A₁指针偏转较A₂小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．你认为出现电流表指针偏转角度不同的原因是。

（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。

方法	操作	现象	结论	是否可行
方法1	把其中一灯泡从灯座中取下	另一灯熄灭	两灯一定是串联
方法2	把任意一根导线断开	两灯熄灭	两灯一定是串联

小明同学用如图甲所示电路来探究并联电路的电流特点，请你完成下列内容：

（1）实验中，应选两个规格（选填“相同”或“不相同”）的小灯泡；
（2）在连接电路时，开关应处于状态；
（3）要正确测量干路电流，他应将电流表串联在图甲中的（选填“A”、“B”或“C”）点；接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示的现象，原因是：；
（4）设计出实验记录表格。

下列家用电器中，正常工作时电流最接近6安的是（）

A . 电热水壶 B . 电风扇 C . 节能灯 D . 电视机

在比较电流强弱时，我们可以用比值来定义，把通过导体横截面的电量（Q）与时间（t）的比值定义电流强度，简称电流，即 $\text{[math]}$ 。国际单位制中，电量的单位是库仑（C），时间的单位是秒（s）， $\text{[math]}$ ，下列说法正确的是（）

A . 通过导体横截面的电量越大，电流强度越大 B . 电荷通过导体横截面所用时间的越短，电流强度越大 C . 电流的大小与导体本身有关，而与电荷的量以及通电时间都无关 D . 灯泡电流0.2A的物理意义是每秒通过灯丝横截面的电量是0.2C

下列说法正确的是（）

A . 同种电荷相互吸引 B . 同种电荷相互排斥 C . 异种电荷相互排斥 D . 异种电荷间无相互作用

科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带（选填“同种”或“异种”）电荷而互相的结果．

现在医院的病房中，病人需要护理时都能及时通知值班室的护士，这是因为安装了呼叫电路。假设某一病房有两张床，每张床都安装一个开关与值班室的一只灯泡对应，请你根据要求设计病房呼叫电路。

如图所示，将塑料撕成丝状，用毛皮分别摩擦丝状塑料和PVC（塑料）管，然后将丝状塑料放在PVC管上方，丝状塑料就会悬在空中，形状像章鱼——静电章鱼。它的形成原因是塑料和PVC管分别带上了（选填“同种”或“异种”）电荷相互排斥，在毛皮和塑料摩擦过程中，电子从毛皮转移到塑料，摩擦后的塑料带电荷。

图甲是常用的3D打印笔，它通过加热，挤出热熔的塑料，然后在空气中迅速冷却，最后固化成稳定的状态。此打印笔有快慢两挡，其内部简化电路如图乙所示，R₁、R₂是用于发热的电阻（阻值随温度的变化忽略不计），如表是3D打印笔的相关参数。求：

额定电压	220V
慢挡打印功率	22W
快挡打印功率	66W
加热效率	80%

（1）慢挡打印时，通过电路的电流是多少？
（2） R₂的阻值是多大？
（3）在一次打印中使用快挡打印，共将11g的塑料条从20℃加热到260℃，已知塑料条的比热容为2.0×10³J/（kg•℃），完成这次打印所需的时间是多少？

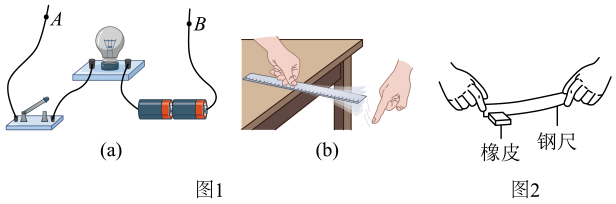

利用钢尺可完成多个物理实验。请结合以下实验操作，按要求回答问题。

（1）夏天，将钢尺放入冰箱冷冻一段时间，取出后，发现钢尺表面逐渐有“霜”生成，这是空气中的水蒸气遇到温度较低的钢尺形成的；（填写物态变化名称）
（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光；将钢尺接入电路，闭合开关，小灯泡发光，说明钢尺是；
（3）如图1（b）所示，将钢尺一端压紧在桌面上，另一端伸出桌边。先用较小的力，再用较大的力分别拨动钢尺，观察钢尺振动的幅度，比较两次钢尺发出声音的响度。此实验探究的问题是：；
（4）将钢尺一多半放在桌面上，一少半露出桌边。将一张多次折叠后的报纸压在钢尺桌上的部分，用重物砸露出部分，钢尺很容易被砸落；将报纸展开平铺盖住桌面上的部分，在相同条件下，钢尺很难被砸落。钢尺很难被砸落的原因是；
（5）将钢尺一端固定在桌面上，向另一端施力，钢尺会变弯，说明力可以改变，如图2所示，用不同大小的力将钢尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距离。分析钢尺弯曲程度和橡皮弹出的远近之间的关系，可以探究弹性势能的大小与的关系。

如图所示的电路中，小灯泡L标有“6V 3.6W”字样。闭合开关S，小灯泡正常发光，电流表示数为0.3A。设灯丝电阻不变，求：

（1）小灯泡的额定电流；
（2）定值电阻R的阻值；
（3）电路消耗的总功率。
