第十五章 电流和电路 知识点题库

通常情况下，下列物体属于绝缘体的是（　　）

用电器与控制它的电键是的（选填“串联”或“并联”），它工作时将电能转化为能，其所消耗的电能是远方的发电站通过输电线输送至用电区的（选填“高压”或“低压”）。

甲、乙、丙三个通草球静止在如图所示的位置，已知甲球带正电，则乙球带电，丙球带电或不带电。

如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图乙中虚线所示。选接盒外不同接线柱，可从该电池盒获得1.5 V、3 V、4.5 V三种输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：

⑴AB间电压1.5 V(A为负极，B为正极)。

⑵BC间电压3 V(B为负极，C为正极)。

⑶AC间电压4.5 V(A为负极，C为正极)。

下列说法错误的是（    ）

如图是一个电冰箱的简化电路图。M是压缩机用的电动机，L是电冰箱内的照明灯泡。关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（   ）

小莉按如图所示的电路做实验，其中R为定值电阻。当S₁闭合S₂断开时，电压表的示数为2.4V，电流表的示数为0.24A，闭合S₂后，电压表的示数为1.9V，电流表的示数为0.44A。下列说法中正确的是(   )

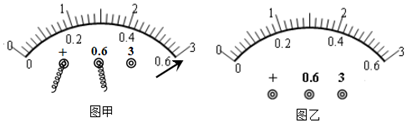

小文使用电流表时候，本应使用“-”和“3”两接线柱，但他误将“-”和“0.6”两接线柱接入电路，而电流还是从“0.6”接线柱流入，从“-”接线柱流出，这样做的结果将是（   ）

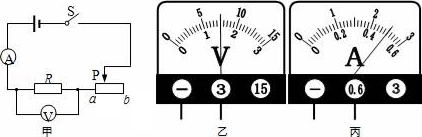

在“用电流表和电压表测电阻”的实验中，电路如图甲所示．

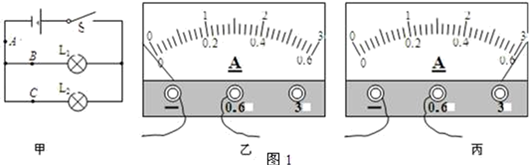

为了探究并联电路的电流特点，同学们设计了如图1甲所示的电路进行实验。

图所示的四个电路中，若闭合开关S，只有一盏灯能发光的电路是（   ）

如图所示，灯泡甲、乙均发光，且甲比乙亮，某同学做了如下推论（1）通过甲灯的电流比乙灯大；（2）甲灯两端电压比乙灯大；（3）甲灯电阻比乙灯大；（4）若将两灯并联，仍然是甲灯比乙灯亮。其中正确的是（　　）

摩擦起电的实质是。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带电荷。

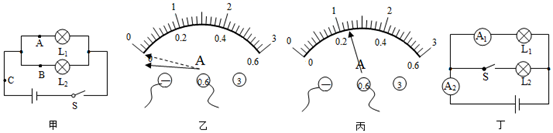

小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与相连接，把“﹣”接线柱与连接。

一般情况下，对人体的安全电压为V，我国家庭电路电压为V，有一种装饰用的“满天星”彩灯，一组有100只相同的小灯泡串联，将它们接在家庭电路中，如电源插头处的电流为0.2A，通过第50只灯泡的电流为A。

如下图是同学们做“探究并联电路的电流特点”的实验时未连好的电路；现要求灯L₁和灯L₂并联，且电流表测灯L₁中的电流。请你用笔面线表示导线，帮他们完成电路连接，以符合要求。

有A、B、C三个轻质小球，其中A球靠近毛皮摩擦过的橡胶棒时被排斥，现将A分别与B、C靠近，它们相互作用的情况，如图甲、乙所示下列判断正确的是(    )

请在如图所示的电路图中填上合适的电表。
