如图所示为iPad原装妙控键盘，配上ipad，合上就像一个保护套，打开就成了一个mini的电脑，支架也能调节角度，非常适合轻量办公需求的人。某国产品牌出了一款妙控键盘平替版，从外观和体验上来说跟苹果原装都相当接近，价格只要原装的四分之一。下列说法正确的是（   ）

1. （1） 如图所示为iPad原装妙控键盘，配上ipad，合上就像一个保护套，打开就成了一个mini的电脑，支架也能调节角度，非常适合轻量办公需求的人。某国产品牌出了一款妙控键盘平替版，从外观和体验上来说跟苹果原装都相当接近，价格只要原装的四分之一。下列说法正确的是（   ）



   A . 妙控键盘与 ipad 采用无线连接，方便携带与安装，体现了技术解放人的作用 B . 妙控键盘集成了蓝牙键盘、触控板、磁吸支架三者的功能，体现技术的综合性 C . 小明在商场试用了平替版妙控键盘，与苹果原装比较之后选择购买了平替版，体现技术的实践性 D . 考虑到技术的专利性，我们不能购买该平替产品
3. （2） 关于上述妙控键盘的设计，下列说法不正确的是（   ）

   A . 妙控键盘按压时有段落感，手感接近机械键盘，灵敏、舒适，主要考虑了人的生理需求 B . 键盘有背光功能，即便是晚上办公也能清楚地看见每一个键钮，主要考虑了“环境”的因素 C . 妙控键盘除了键盘还有丝滑灵敏的触控板，不仅代替了鼠标，还支持手势触控功能，实现了人机关系的高效和舒适目标 D . 妙控键盘既可作为保护套又可作为支架使用，主要考虑了“物”的因素

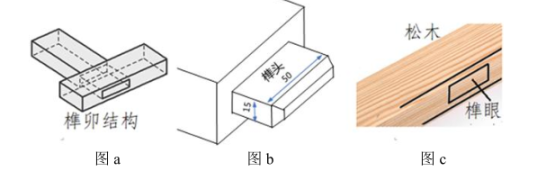

如图所示为用松木制作的榫卯结构图，根据图完成问题。

1. （1） 榫头尺寸如图 b 所示，为使榫卯连接牢固可靠，下列四个方案中榫眼尺寸设计最合理的是（   ）

   A . B . C . D .
3. （2） 制作题中的榫头，下列操作中正确的是（   ）

   A . 画线的工具只需要铅笔和钢直尺 B . 起锯时用左手大拇指定位，锯割快要结束时要保持框锯水平 C . 锯割后还需要刨削 D . 刷油漆后再进行榫卯机构的组装

将一块大小合适的矩形钢加工成如图所示的工件，以下加工流程中最合理的是（   ）

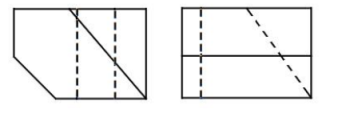

如图所示是某形体的主视图和左视图，以下方案中可能为对应的俯视图的是（   ）

A . B . C . D .

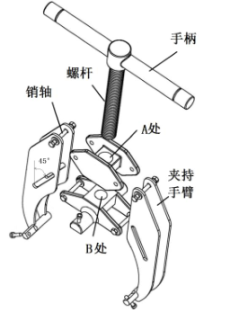

如图所示为一款机械抓手的拆解结构图，下列关于该结构说法不正确的是（   ）

如图所示是某品牌四轴飞行器使用说明书的部分图文资料，该四轴飞行器的飞行控制板上搭载有三轴陀螺仪、三轴加速度计、三轴磁阻传感器、大气压力传感器和GPS模块。该飞行器具有一键起降、一键返航、定高悬停、感应操控、高清航拍等功能。阅读资料完成小题。

9.5一键起飞与降落：当解锁完成后，轻按遥控器“一键起飞/降落”功能键，飞行器自动上升为1米左右的高度，保持此高度平稳飞行；再轻按此功能键时，飞行器会自动缓慢降落着地。12.5感应模式飞行器在飞行过程中，短按遇控器上的“遥控感应切换键”，进入飞行感应模式此时可参照（图示8-图示10）对飞行器进行操控。（在使用互动惑应功能时，手掌应高机身10厘米左右，不能太远也不能太近否则会影响感应功能。当飞行器向上飞得过高，此时无法感应到飞行器，飞行器大约5至15秒后自动下降到一定高度。

1. （1） 下列关于该飞行器的设计与分析的说法不恰当的是（   ）

   A . 图示8-图示10描述了感应模式的操控，这种图示也是技术语言 B . 设计飞行器控制系统时要从整体布局，使各子系统相互协调，体现系统分析的整体性原则 C . 飞行过程中，短按校准键，可以使飞行器紧急停止飞行。此功能只适合在飞行器失控状态下进行，体现了系统的目的性 D . 设计时要考虑飞行控制板和无刷电子调速器，还要考虑电源管理模块，体现了系统分析的综合性原则
3. （2） 下列关于该飞行器各控制系统设计的考虑，恰当的是（   ）

   A . 感应操控系统是人工控制 B . 图示8-图示10的感应模式可以选用红外传感器 C . 一键起飞控制系统是开环控制系统 D . 一键起飞控制系统中，电源电量不足不属于飞行控制的干扰因素

如图所示为信号处理电路，Ui 为输入信号，Uo 为输出信号。根据图完成小题。

1. （1） 如果要将电路中的电子元器件焊接到印刷板上（电源部分已焊好），并探究该电路的功能，下列器材中不需要的是（   ）

   A . B . C . D .
3. （2） 该信号处理电路，Ui 为信号输入，Uo 为信号输出。下列输出波形与输入波形关系中不可能的是（   ）

   A . B . C . D .

如图所示为小明设计的三极管电路，工作时 VT1、VT2 均导通。下列分析中不合理的是（   ）

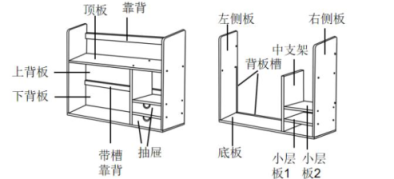

如图所示为一款木质的桌面书架模型，根据图样完成下列各题。

1. （1） 该模型选用真实材料制作，尺寸为标准尺寸，与实际产品高度相似，该模型属于（单选）______；

   A . 结构模型 B . 功能模型 C . 展示模型
3. （2） 关于该模型的制作与安装，下列说法不正确的是（多选）_______；

   A . 若考虑湿度与温度对材料尺寸与形状的影响，该模型最好选用实木板材 B . 制作时，各部分板材可以单刃刀具进行锯割 C . 安装上、下背板与安装顶板可以设计成并行工序 D . 安装靠背与安装抽屉可以设计成并行工序
5. （3） 若底板与侧板用连接件进行连接，下列选项合适的是（多选）_______；

   A . 木销钉 B . 角码 C . 铰链 D . 螺栓螺母 E . 抽芯铆钉 F . 木工三合一套件
7. （4） 若底板与侧板用榫接的方式进行连接，下列最牢固的是（多选）_______；

   A . 直角多榫接合 B . 直角槽榫接合 C . 直角搭口榫接合 D . 直角燕尾榫接合

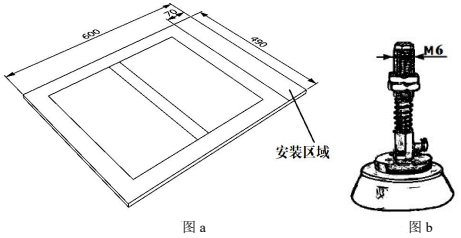

小明想利用自己在学校创客兴趣班所学的知识，设计制作一款智能下棋机器人陪爷爷下棋。小明已经完成了棋盘制作（图 a），并采购了可以取放棋子的真空吸盘机械手（图 a），接下来准备设计制作机械手移动所需的驱动部分。已知棋盘材料为 10mm 厚的细木工板，尺寸为 600mm×490mm。设计要求如下：

A.能带动机械手左右、前后移动，范围覆盖棋盘各个位置；

B.能带动机械手升降，确保其在移动过程中不会碰触到棋盘上的其他棋子；

C.在棋盘一端的安装区域选择合适的安装位置，可对棋盘进行钻孔等操作；

D.运行平稳可靠；

E.驱动方式不限。

请完成以下任务：

1. （1） 在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（安装涉及到棋盘用线条表示，电机可用方框表示），简要说明方案的工作过程；
3. （2） 在草图上标注主要尺寸；
5. （3） 小明完成模型制作后进行了技术试验：在棋盘上摆上棋子，启动机器人主控电脑，并和机器人对弈，检测各功能的实现情况。他所采用的试验方法属于（单选）（A .虚拟试验法；B .优选试验法；C .模拟试验法；D .强化试验法）。
