浙江省“山水联盟”2020届高三通用技术高考模拟试卷

如图所示为个人办公单元，从人机关系与设计分析的角度分析，下列说法不正确的是（   ）

小明构思了下列4种抓取机构的方案，其中在力F作用下，能将工件夹紧的是（    ）

通用技术实践课上，小明利用通用实验室工具要加工如图所示的零件，已知现有的材料是5mm厚的钢板，请根据下图及其描述完成下面 题目。

如图所示是一种齿轮曲柄滑块机构，机构固定在支架上。工作时，手柄带动连杆 2 转动，连 杆 2 带动小齿轮在大齿轮上转动，小齿轮带动连杆 1 运动，实现滑块在槽中的往复运动。在图示状态下（滑块向左运动），下列说法正确的是(      )

下列选项中不属于流程是（   ）

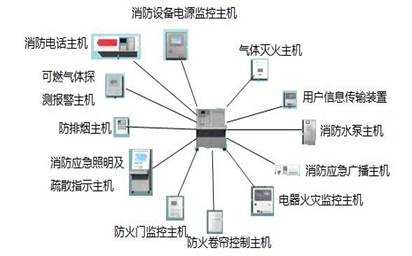

消防一体化控制系统基于《建筑设计防火规范》GB50016-2014、《火灾自动报警系统设计规范》GB50116-2013，由火灾探测报警系统、气体灭火系统、消防应急照明及疏散指示系统、 消防应急广播系统、防火门监控系统、防火卷帘控制系统、消防水泵系统、防排烟系统、可燃气体探测报警系统、消防设备电源监控系统、消防电话系统、电气火灾监控系统等 12 个子系 统组成。防火卷帘控制系统由一只感烟火灾探测器和一只感温火灾探测器组成的火灾探测器组，当感烟火灾探测器动作后，输出控制防火卷帘下降至中限位（半降）的控制信号，起到隔 烟逃生的作用。随着火势的增大，卷帘门控制器接收到感温探测器的报警信号后，防火卷帘门 执行全降动作，卷帘门控制器会将防火卷帘门动作信号反馈到报警主机。请根据示意图及其描

述完成题目。

   如图为高温声光报警电路，当数字式多用电表显示 5.32V 时开始报警。根据电路图及表述，完成题目。

如图是起重机的起吊电动机过热过载保护电路。Rt1、Rt2和Rt3是正温度系数热敏电阻，分别布置在电动机线圈附近的三个位置，有任意一个点检测到温度过热，则电动机断电保护。当起吊重量过重，电动机会过载，通过它的电流会增加，则电动机断电保护。根据电路图及表述，完成 题目。

小明很喜欢做饭，他发现刚买过来的调料瓶（图1）瓶盖很难拧开，他用所学的通用技术知识设计了一款省力开瓶器（图2）卡扣。

如图所示为常见的直线往返运动机构。Ø100 的圆盘通过Ø8 的中心孔与电动机转轴（未画出） 相连，中心孔距离支架上端 80mm，圆盘上的销轴直径为Ø8。圆杆中间部分为齿条结构，齿条部分长 100mm。支架上有一个Ø10 的安装孔，距离圆杆 20mm。请设计一个连接销轴、支架与圆杆齿条部分的连接结构，当电机驱动圆盘逆时针转动时，连接结构在销轴的带动下，通过与齿条的部分的连接传动，实现圆杆的左右往返运动。设计要求如下：

A.能实现圆杆的左右往返运动；

B.通过圆盘的逆时针转动实现圆杆的左右往返运动；

C.结构简单，拆卸方便；

D.材料为钢板。
