小明寒假期间参观了如图所示的某大学电子技术实验室，请完成以下小题。

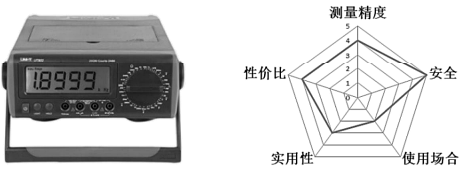

1. （1） 小明深入了解和使用了实验室的台式多用电表，并绘制了多用电表的评价图，下列分析中恰当的是（     ）



   A . 机身绝缘，使用安全，符合设计的安全原则 B . 该多用电表价格较低 C . 采用液晶显示屏，使用场合较广 D . 能显示小数点后四位，测量精度较高

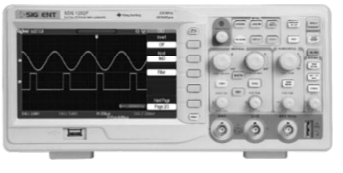

3. （2） 如图所示为电子技术实验室常用的数字示波器。从人机关系的角度，下列分析中不正确的是（     ）



   A . 各按键大小及间距的确定，考虑了人的静态尺寸 B . 待机状态下，开机按键会以呼吸灯的形式发光，考虑了信息的交互 C . 硅胶按键，触感较好，实现了人机关系的健康目标 D . 测试电路时，轻触“auto”键即可进行输入信号扫描，实现了人机关系的高效目标
5. （3） 小明发现电控实验室仪器占用桌面空间太大，实验操作很不方便，于是利用通用技术所学知识设计了如图所示的仪器收纳架，利用多层横板放置仪器。关于该收纳架连接处的设计最合理的是（     ）



   A . B . C . D .
7. （4） 小明准备用实木板制作仪器收纳架，下列操作合理的是（     ）

   A . 木材画线时，为提高辨识度，画线工具宜粗不宜细 B . 侧板和横板的圆弧倒角时，用砂纸将直角打磨成圆角 C . 板料分割时，用板锯进行锯割 D . 表面处理时，先用抛光机整体打磨再进行电镀
9. （5） 如图所示是小明为实验室设计的焊台底座支撑件的主视图和俯视图，相对应的左视图是（     ）



   A . B . C . D .

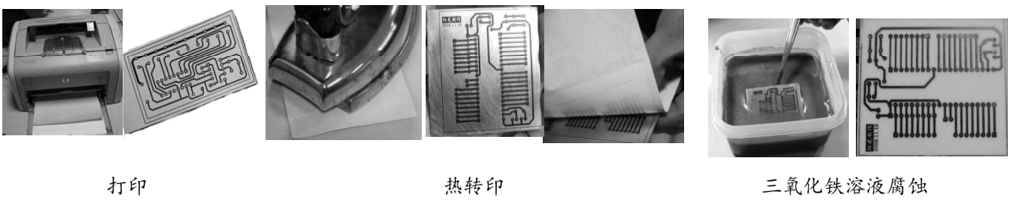

小明深入体验了电路板手工制作项目。将绘制好的PCB图打印到热转印纸上，再把热转印纸平整且紧密地包裹在覆铜板上；通过熨斗加热加压，将图纸热转印到覆铜板后；把覆铜板放入配好的三氧化铁溶液中，腐蚀掉多余的覆铜，剩下需要的走线和元件焊盘。请完成以下小题。

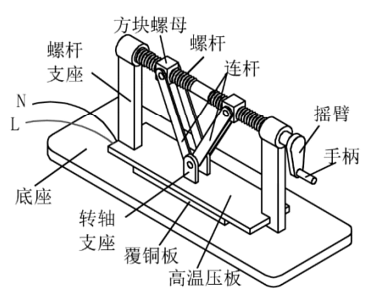

1. （1） 小明发现，施压不均匀会导致转印不完整，于是设计了如图所示的专用转印设备。以下关于该设备各构件主要受力形式分析中，正确的是（     ）



   A . 压紧覆铜板后，螺杆支座受拉，覆铜板受压 B . 压紧覆铜板过程中，连杆受压，螺杆受剪切 C . 压紧覆铜板后，转轴支座受压，高温压板受弯曲 D . 压紧覆铜板过程中，手柄受扭转，摇臂受弯曲

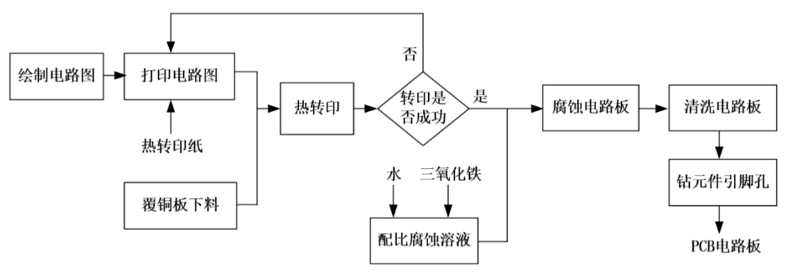

3. （2） 如图所示为电路板手工制作流程图，下列关于该流程说法中正确的是（     ）



   A . 该流程图适合单人手工制作电路板 B . 转印失败需要重新绘制电路图再打印至热转印纸上 C . 热转印环节可进一步划分为多个环节 D . 水和三氧化铁属于并行工序

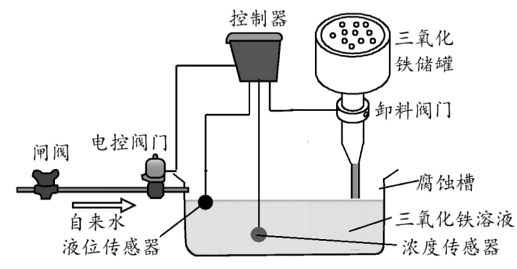

小明发现三氧化铁溶液液位和浓度均需要精准控制才能腐蚀出完整的电路板，于是利用通用技术所学知识，设计了如图所示的三氧化铁溶液液位控制系统和浓度控制系统。其工作过程为：当三氧化铁溶液液位低于设定值时，打开电控阀门进水，直到液位达到设定值关闭电控阀门；进水后，若三氧化铁溶液浓度低于设定值，卸料阀门被打开，加入三氧化铁，直到浓度达到设定值关闭卸料阀门。请根据描述完成以下小题。

1. （1） 下列关于三氧化铁溶液液位控制系统和浓度控制系统分析中不恰当的是（     ）

   A . 需要定期处理腐蚀槽中的废液及在储罐中添加三氧化铁 B . 控制器能根据检测到的溶液液位和浓度的变化发出控制指令，体现了系统的目的性 C . 设计时在保证浓度和液位控制精度的前提下，还需要考虑运行稳定、降低成本等目标，体现了系统分析的综合性原则 D . 浓度传感器和液位传感器的性能属于系统优化的影响因素
3. （2） 关于三氧化铁溶液液位控制系统和浓度控制系统，从控制的角度进行的分析中正确的是（     ）

   A . 增加搅拌装置可以提高液位控制精度 B . 卸料阀门损坏属于浓度控制系统的干扰因素 C . 液位传感器测得的液位信息是液位控制系统的输入量 D . 浓度控制系统的被控对象是三氧化铁储罐

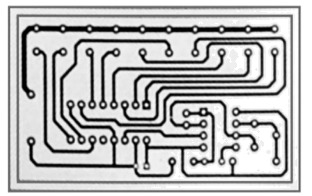

小明通过PCB板腐蚀流程制作出了如图所示的电路板，现准备焊接电路板，下列说法正确的是（     ）

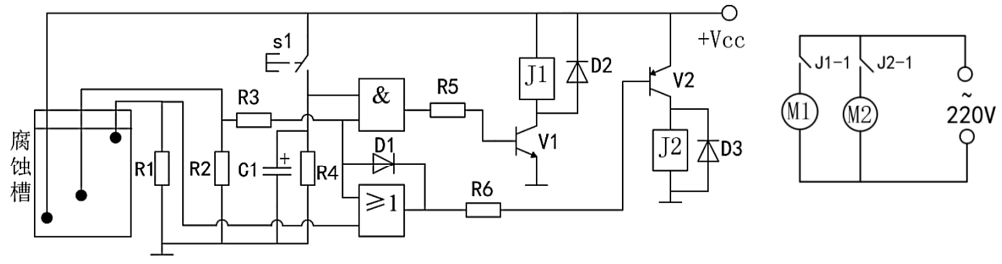

小明为方便腐蚀槽换水的操作，设计了如图所示的一键操作自动换水电路。初始状态下水位高于低水位，按下换水按钮S1后，排水阀门M1开启排水，当水位降至低水位时，排水阀门停止排水，加水阀门M2开始工作，将新鲜水加到腐蚀槽中，当水位高于高水位时，加水阀门停止加水，完成一次换水。下列关于腐蚀槽换水控制系统的分析中，不恰当的是（     ）

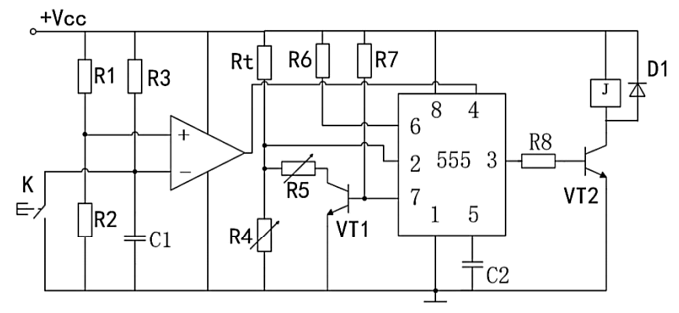

小明为转印设备设计了高温压板的温度控制电路，按下并松开按键开关K，控制电路开始定时，在定时时间内当温度低于时，线圈吸合开始加热，当温度高于时，停止加热。VT1工作在开关状态。下列关于高温压板的控制电路的说法中，正确的是（     ）

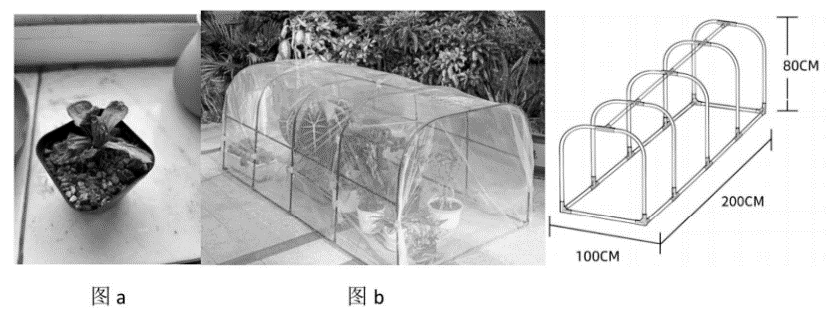

小明发现家中露台的多肉植物因强光暴晒导致枯萎（图a），决定制作一个简易的多肉遮阳棚。小明首先上网收集相关资料，经过分析比较选择如图所示的产品（图b）。取材制作后进行了简单测试，在暴风雨等恶劣天气模拟测试中遮阳棚容易破损，于是准备对其进行改进优化。请完成以下任务：

1. （1） 小明发现问题的途径有（多选）______

   A . 观察日常生活 B . 收集和分析信息 C . 技术研究与技术试验
3. （2） 小明对网上收集到的信息进行分析，原遮阳棚有如下特点，其中与人机关系要实现的目标相关的有（多选）______

   A . 多种尺寸规格可选 B . 采用聚乙烯棚膜，无臭、无毒 C . 发现该产品安装使用方便 D . 棚膜用膜夹固定，便于植株存取 E . 包塑钢管框架延长使用寿命 F . 耐高低温特性，适应季节性温差 G . 曲面导流设计，防积水
5. （3） 小明仔细观察了遮阳棚在恶劣天气下的多种现象，以下不属于强度问题的是（单选）______

   A . 塑料连接件断裂 B . 棚膜局部风振撕裂 C . 拱架整体侧向倾覆
7. （4） 小明对多肉遮阳棚的稳固性能提出了改进的措施，其中不合理的是（单选）______

   A . 在框架底部增加配重块 B . 采用扎带加固连接处 C . 采用钢丝骨架、防雨布、遮阳网三层结构替换原棚膜 D . 空心包塑钢管替换为轻质竹条
9. （5） 在改进结构抗风性能的过程中，以下环节不合理的是（单选）______

   A . 用流体软件模拟不同风向角度的风压分布 B . 在振动台上模拟周期性风力冲击，记录共振频率 C . 用沙袋悬挂于棚顶模拟风荷载，测量变形量 D . 对比改进前后的最大形变数据，优化支撑间距

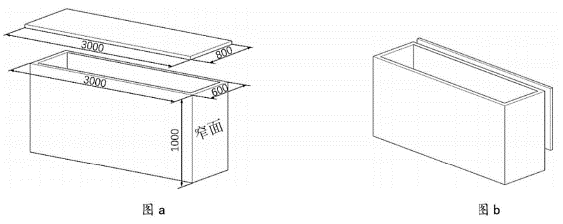

为了更好地保护多肉植物，小明帮妈妈搭建了花坛，并想设计一个电动遮阳棚。如图所示，在花坛两端窄面上增设导轨，当需要防晒时遮阳棚在花坛上方（图a），不需遮阳时遮阳棚收在花坛侧面（图b）。已知最高的多肉高出花坛30cm，请你帮助小明设计该装置的机械部分及导轨，设计要求如下：

（a）花坛、遮阳棚表面可以进行钻孔等加工；

（b）装置能驱动遮阳棚在导轨上来回移动，移动时不影响多肉植物；

（c）遮阳棚可调节至导轨任意位置，以调节遮阳率；

（d）导轨表面形状、截面形状不限；

（e）采用一个电机驱动。

请完成以下任务：

1. （1） 设计该装置时，不需要考虑的是（单选）______

   A . 遮阳棚的尺寸 B . 花坛的材料 C . 导轨的强度 D . 天气条件
3. （2） 请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（导轨和遮阳棚可用线条表达，电机可用方框表示，对称装置只需绘制有电机的一侧），简要说明方案的工作过程
5. （3） 在草图上标注主要尺寸

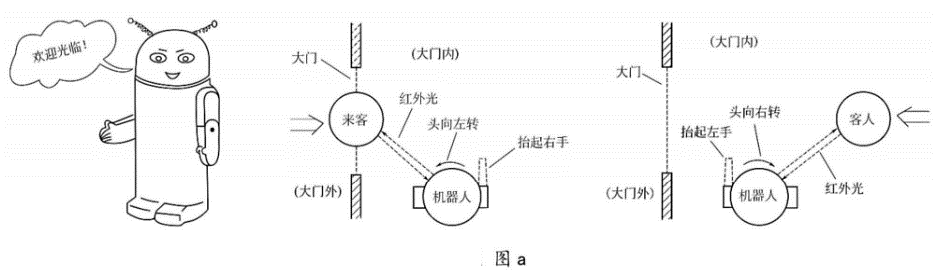

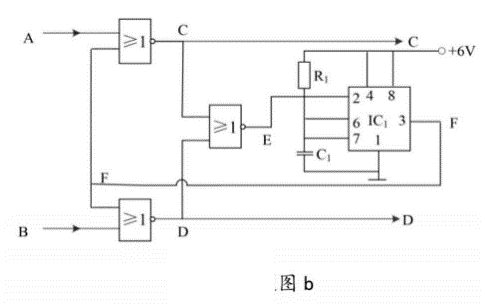

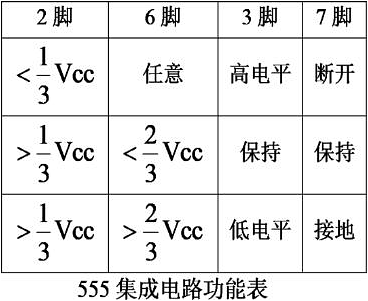

如图a所示是某学校的迎宾机器人，小明为其设计了如图b所示的逻辑控制电路，其中555集成电路构成时长为10s的延时电路。机器人立于大门内左侧，当有宾客进门时，机器人向左前方发出的红外光被宾客反射回来，控制电路驱动电机正转，机器人头部向左转动，并抬起右手致意。当有宾客要离开而向门外走去时，机器人向右前方发出的红外光被宾客反射回来，控制电路驱动电机反转，机器人头部向右转动，并抬起左手致意。请完成以下任务。

1. （1） 有宾客进出时，A点或B点的电平变为（单选）______，F点由低电平变为高电平

   A . 高电平 B . 低电平 C . 不能确定
3. （2） 小明想用比较器代替555集成电路设计延时电路，实现原有逻辑控制电路功能。请在下图虚线框1中连接给定的元器件，将电路补充完整。

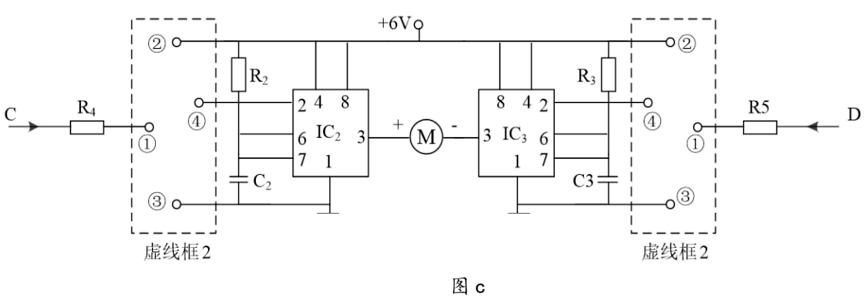

5. （3） 如图c所示为小明设计的电机驱动电路，555集成电路及构成时长为3s的延时电路。接收到逻辑控制电路的C、D点的信号后，若电机M电流从“+”到“−”，电机正转；反之，电机反转。下图虚线框2中缺少的电路设计方案中合理的是（多选）______



   A . B . C . D .
7. （4） 下列关于逻辑控制电路及电机驱动电路的分析中正确的是（单选）______

   A . 两宾客在同一时间分别进出门，则机器人左右手同时举起致意 B . 增大或的大小可延长电机转动时间 C . 小明设计的电机驱动电路无法实现电机正转或反转后自动恢复原状待命
