浙江省温州新力量联盟2020-2021学年高二下学期通用技术期末联考试卷

如图所示是某款计算机工作台和座椅的人机（     ）

如图所示是19世纪英国设计制造的“大东方号”蒸汽船，当时没有进行模型制作就直接投入生产，终因蒸汽引擎与船体不匹配而导致首航失败。后来参与该船设计的工程师制造了该船模型，将模型置于水槽中进行技术试验后测算出的动力数据与真船所需的动力数据一致。本案例中模型的功能和所用的技术试验方法的说法中都正确的是 （     ）

如图所示是某款倾角多挡可调的多功能阅读架。下列对该阅读架的设计分析中，从“人”的方面考虑的是 （     ）

如图所示由构件1和构件2榫接而成的结构。构件2的正确设计方案是 （     ）

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

如图所示为机械手的抓取机构的结构模型，驱动杆通过连杆带动手爪转动，完成握持工件的动作。以下关于该结构模型的说法中正确的是 （     ）

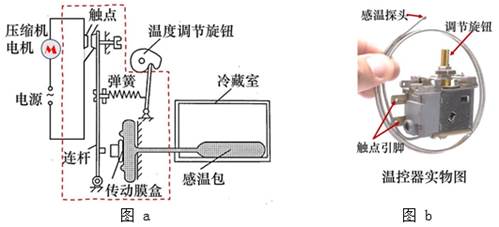

电冰箱是由箱体、制冷系统、控制系统等部分组成，如图a所示为某电冰箱的温度控制系统组成示意图，虚线框部分是温度控制器（简称温控器），图b是温控器的实物图。当冷藏室内的温度上升时，感温包内的气体膨胀，推动传动膜盒向左移动，将连杆顶向左边，两触点接触闭合，压缩机电机M接通电源，开始制冷后，温度持续下降；当温度降低到某个值时，触点断开，压缩机电机M停止工作，制冷停止。如此反复使电冰箱温度始终保持在设定的温度范围内。根据图示及描述，完成下面小题。

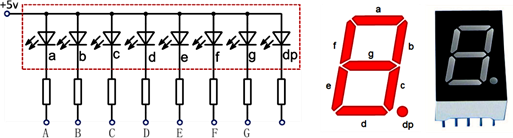

LED数码管是由多个LED封装在一起组成“8”字型的发光器件，它内部有八个发光段（7段+小数点），这些段分别用字母a、b、c、d、e、f、g和dp来表示。如图所示为共阳极LED数码管，若想显示数字“4”，则A、B、C、D、E、F、G端应输入 （      ）

如图a所示是由两个与非门组成的基本RS触发器电路，当输入端加载如图b所示的信号时，在0～12秒时间段内，D1点亮的总时长约为 （       ）

如图所示是探究小功率NPN型硅晶体三极管工作状态的实验电路，采用共射极接法，初始状态测得Ube=0.71V，Uce=3.42V。通过调节以下电位器改变阻值，有可能使三极管处于饱和导通状态的是（       ）
