如图所示是小明利用透明玻璃板 “探究平面镜成像特点” 的实验装置。

（ 1 ） 若用光屏替换玻璃板后面的蜡烛， 在玻璃板后面观察光屏， 将 ______ （选填 “能” 或 “不能”） 观察到玻璃板前面点燃蜡烛的像， 这说明平面镜所成的是 ______ 像；

（ 2 ） 对着玻璃板既可看到前面蜡烛在玻璃板后所成的像， 同时又可看到放在玻璃板后的蜡烛， 则前者是光的 ______ 形成的， 后者是光的 ______ 形成的；（选填 “折射”、 “反射” 或 “直线传播”）

（ 3 ） 点燃蜡烛后， 分别测出物距和像距得出如下表数据。

上面的数据说明： “像距与物距相等”。 你认为这结论是否合理？ ______ ， 理由是 ： ______ 。

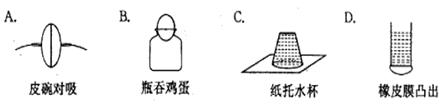

下列实验不能说明大气压存在的是（     ）

如图所示， O 为杠杆的支点， A 点挂一重物，为使杠杆在水平位置平衡，若在 B 点施加一个力并使该力最小，该力应沿（　　）

A ． BM 方向

B ． BN 方向

C ． BP 方向

D ． BQ 方向

现有一个电阻元件Z，可能是由金属材料制成的，它的电阻随温度的升高而增大，也可能是由某种半导体材料制成的，其电阻随温度的升高而减小。现用图示电路对其进行测试，其中R为定值电阻，电源电压可调，实验中从0开始逐渐增大电源电压，测得通过Z的电流与加在它两端的电压数据如下表所示：

利用这些数据绘出Z的I－U曲线如图所示。请根据表中数据和图线解决下列问题：

（1）Z是由    ▲     (金属/半导体) 材料制成的。当Z两端电压为1.5V时，Z消耗的电功率    ▲     W；

（2）当电源电压为U=3.5V时，电流表的读数为0.20A，求定值电阻R的阻值；

（3）在Z的I－U坐标图中作出电阻R的曲线图，并根据电阻元件Z和定值电阻R的图像分析，当电源电压调到某一适当值时，元件Z与定值电阻R消耗的电功率相等，求此时的电源电压。

Z的I－U曲线图

如图所示，在火车站或高铁站，人必须站在安全线以外的区域候车．这是因为列车驶过时，安全线内侧的空气流速比安全线外侧的空气流速　　　　　　，压强　　　　　　，如果人站在安全线以内，即使与车辆保持一定的距离，也是非常危险的．

（2019·天津市滨海新区大港第十中学初二期末）边长为0.1m的正方体木块，漂浮在水面上时，有2/5的体积露出水面，如图甲所示．将木块从水中取出，放入另一种液体中，并在木块表面上放一重2N的石块．静止时，木块上表面恰好与液面相平，如图乙所示．取g=10N/kg，已知水的密度ρ_水=1.0×10³kg/m³．求：

（1）图甲中木块受的浮力大小；

（2）图乙中液体的密度；

（3）图乙中木块下表面受到液体的压强．

如下图所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同―钢球从斜面上不同的高度由静止滚下，碰到同―木块上．请回答以下问题：

(1) 此实验的目的是研究_____ (钢球林块)动能的大小与_______________的关系．

(2) 实验是通过观察___________________，说明钢球对木块做功的多少，从而得出结论的．

(3) 若水平面为光滑的，该实验还能得出结论吗? _________________________________，理由是：_______________________________________．

紫金山天文台2009年6月13日通报：2009年7月22日，我国将出现500年一遇的日全食奇观。能够解释日食现象的是光的___________传播理论。如图所示，位于地球上A区域的人看到的是日_____食，位于B区域的人看到的是日______食。

请你补充完成《测量物体运动的平均速度》的实验报告

⑴ 实验目的：测量运动小车的全程的、上半段及下半段的平均速度

⑵ 实验器材：长木板、小车、小木块、刻度尺、停表

⑶ 实验步骤：

实验步如下，请完成填空．

① 将长木板的一端用木块垫起，形成一个坡度 ________ （填 “ 较大 “ 成 “ 较小 ” ）的斜面如图所示．

② 把小车放在斜面顶端，金属片固定在斜面底端，用 ________ 测出车头到金属片的距离 s ₁ ， 用 ______ 测出小车从斜面顶端滑下到击金属片的时间 t ₁ ， 并将 s ₁ 、 t ₁ 记录在表格中．

③ 将金属片移至斜面的中部固定，再把小车放在斜面项端，用 ________ ，用 ________ ，并将 s ₂ 、 t ₂ 记录在表格中．

④. 根据公式 ________ 及测量数据，分别计算出小车通过斜面全程的平均速度 v ₁ 和小车通过斜面上半段路程的平均速度 v ₂ ， 并将 ________ ．

⑤ 根据公式 v ₃ = ________ （请用 “s ₁ 、 t ₁ 、 s ₂ 、 t ₂ 表示 ” ）及测量数据，计算出小车通过斜面下半段路程的平均速度 v ₃ ，并将 v ₃ 记录在表格中．
