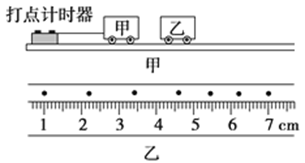

如图所示，在水平光滑轨道上停着甲、乙两辆实验小车，甲车系一穿过打点计时器的纸带，当甲车获得某一向右速度时，随即启动打点计时器，甲车运动一段距离后，与静止的乙车发生正碰并粘在一起运动。纸带记录下碰撞前甲车和碰撞后两车运动情况如图所示。电源频率为50 Hz，甲车的质量m_甲=2kg，则：

（1）乙车的质量m_乙为              kg；

（2）两车碰撞时内能的增加量△E=                   J

平直马路上有同方向前后行驶的电车和汽车，t=0时，两车相距为零，它们的v﹣t图象如图所示，t=5s时，电车忽然停下来，汽车也立即减速而做匀减速直线运动，由图可知（                               ）

　   A．  汽车会碰上电车

　   B．  汽车不会碰上电车，汽车停止后两车还相距2.5 m

　   C．  汽车不会碰上电车，汽车停止后两车还相距15 m

　   D．  两车是否相碰，条件不足，无法判定

如图所示，在纸平面内建立如图所示的直角坐标系xoy，在第一象限的区域存在沿y轴正方向的匀强电场。现有一质量为m、电量为e的电子从第一象限的某点P（）以初速度v₀沿x轴的负方向开始运动，经过轴上的点Q（）进入第四象限，先做匀速直线运动然后进入垂直纸面的矩形匀强磁场区域，其左边界和上边界分别与y轴、x轴重合，电子经磁场偏转后恰好经过坐标原点O并沿y轴的正方向运动，不计电子的重力。求：

（1）电子经过Q点的速度；

（2）该匀强磁场的磁感应强度；

（3）该匀强磁场的最小面积S。_K^S*5U.C#O%

如图所示，矩形线圈的匝数为N，面积为S，内阻为r，绕OO′轴以角速度ω做匀速转动．在它从如图所示的位置转过90°的过程中，下列说法正确的是（                                            ）

　  A．  通过电阻的电荷量为

　   B．  通过电阻的电荷量为

　   C．  外力所做的功为

　   D．  外力所做的功为

_{带电粒子射入一个固定的点电荷Q的电场中，沿图中虚线由a点运动到b点，a、b两点到点电荷Q的距离分别为ra和rb（ra>rb）9若不计重力，则在这一运动过程中（    ）}

_{A.电场力对粒子做负功}

_{B.粒子在b点的电势能小于在a点的电势能}

_{C.粒子在b点的动能大于在a点的动能}

_{D.粒子在b点的加速度大于在a点的加速度}

关于电子秤中应变式力传感器的说法正确的是（                            ）

　   A．  应变片是由导体材料制成的

　   B．  当应变片的表面拉伸时，其电阻变大；反之，变小

　   C．  传感器输出的是应变片上的电压

　   D．  外力越大，输出的电压差值也越大

如图所示，某发电站通过燃烧煤来发电．发电站通过升压器、输电线和降压器把电能输送给生产和照明组成的用户，发电机输出功率是120 kW，输出电压是240 V，升压器原、副线圈的匝数之比为1∶50，输电线的总电阻为10 Ω，用户需要的电压为220 V．则：

(1)输电线上损失的电功率为多少？

(2)降压器原、副线圈的匝数比为多少？

国家标准管委会规定“自2010年1月1日起，40kg以上、时速20km以上的电动自行车称为电动摩托车，划入机动车范畴”。一电动摩托车由电动势为48V、内阻为0.5Ω的蓄电池供电，当电动车匀速行驶时，通过蓄电池的电流为5A，此时该蓄电池

A．输出电压为48V                            B．输出电压为45.5V

C．内耗热功率为12.5W                     D．内耗热功率为2.5W

如图所示A、B质量分别为MA和MB，AB之间用细线系着，当弹簧处于原长时，由静止同时释放AB，之后AB一起做简谐运动，在最低点时，细线对B拉力为

如图所示，封闭有一定质量理想气体的汽缸固定在水平桌面上，开口向右放置，活塞的横截面积为S。活塞通过轻绳连接了一个质量为m的小物体，轻绳跨在定滑轮上。开始时汽缸内外压强相同，均为大气压。汽缸内气体的温度，轻绳处在伸直状态。不计摩擦。缓慢降低汽缸内温度，最终使得气体体积减半，求：

①重物刚离地时气缸内的温度；②气体体积减半时的温度；

③在下列坐标系中画出气体状态变化的整个过程。并标注相关点的坐标值。

如图所示，真空中有一个半径为R、质量分布均匀的玻璃球．频率为γ的细光束在空中沿直线BC 传播，于C 点经折射进入玻璃球，并在玻璃球表面的D点又经折射进入真空中，已知∠COD=120°，玻璃球对该激光的折射率为，则下列说法中正确的是（设c为真空中的光速）（  ）

A．激光束的入射角a =60°、

B．改变入射角α的大小，细激光束可能在玻璃球的内表面发生全反射

C．此激光束在玻璃中的波长为

D．从C点射入玻璃球的激光束，在玻璃球中不经反射传播的最长时间为

在下列单位中，是电流单位的是（　　）

A．C      B．mA    C．A      D．W

1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示。这台加速器由两个铜质D形盒D₁、D₂构成，其间留有空隙，下列说法正确的是(     )

A.粒子由加速器的中心附近进入加速器

B.粒子由加速器的边缘进入加速器

C.粒子从磁场中获得能量

D.粒子从电场中获得能量

如图所示，用两根轻细金属丝将质量为m，长为l的金属棒ab悬挂在c、d两处，置于匀强磁场内。当棒中通以从a到b的电流I后，两悬线偏离竖直方向θ角处于平衡状态。为了使棒平衡在该位置上，所需的最小磁感应强度是

A．、竖直向上

B．、竖直向下

C．、平行悬线向下

D．、平行悬线向上

如图18所示，一个半径为L的半圆形硬导体ab在竖直U型框架上从静止释放，匀强磁场的磁感应强度为B，回路电阻为R，半圆形硬导体ab的质量为m，电阻为r，重力加速度为g，其余电阻不计，当半圆形硬导体ab的速度为时（未达到最大速度），

求（1）ab两端的电压；（2）半圆形硬导体ab所能达到的最大速度.

如图所示，一个100匝的圆形线圈（图中只画了2匝），面积为200cm²，线圈的电阻为1Ω，在线圈外接一个阻值为4Ω的电阻和一个理想电压表。电阻的一端B与地相接，线圈放入方向垂直线圈平面指向纸内的匀强磁场中，磁感强度随时间变化规律如B－t图所示，求：

（1）t＝3s时穿过线圈的磁通量。

（2）t＝5s时，电压表的读数。　　

（3）若取B点电势为零，A点的最高电势是多少？

图a面积S=0.2m²,匝数n=630匝,总电阻r=1.0Ω线圈处在变化磁场中,磁感应强度B随时间t按图b规律变化,方向垂直线圈平面.图a中传感器可看成一个纯电阻R(标有“3V、0.9W”), 滑动变阻器R₀上标有“10Ω、1A”.问:

(1)为了保证电路的安全,求电路中允许通过的最大电流?

(2)若滑动变阻器触头置于最左端,为了保证电路的安全,图b中的t₀最小值是多少?

某质点做匀变速直线运动的位置x与时间t的关系为x=t²+5t+4（式中各物理量均采用国际单位制单位），该质点（）

A．运动的初速度为2m/s

B．运动的加速度为1m/s²

C． 在第1s内的位移为6m

D． 在第1s内的平均速度为2m/s

 某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下：

 (1)用游标为20分度的卡尺测量其长度如图，由图可知其长度为________mm.

 (2)用螺旋测微器测量其直径如图，由图可知其直径为________mm.

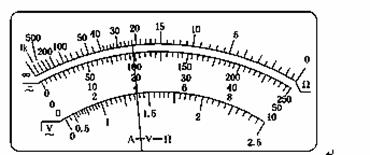

  (3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为________Ω.

  (4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

  待测圆柱体电阻R

  电流表A₁(量程0～4 mA，内阻约50 Ω)

  电流表A₂(量程0～10 mA，内阻约30 Ω)

  电压表V₁(量程0～3 V，内阻约10 kΩ)

  电压表V₂(量程0～15 V，内阻约25 kΩ)

  直流电源E(电动势4 V，内阻不计)

  滑动变阻器R₁(阻值范围0～15 Ω，允许通过的最大电流2.0 A)

  滑动变阻器R₂(阻值范围0～2 kΩ，允许通过的最大电流0.5 A)

  开关S，导线若干。

  为使实验误差较小，电流表应选         ，电压表应选        ， 滑动变阻器应选         （填器材的代号）。

  （5）要求测得多组数据进行分析，请在框中画出测量的电路图。

如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则（     ）

   A．当温度降低到某一数值，衔铁P将会被吸下

   B．当温度升高到某一数值，衔铁P将会被吸下

   C．工作时，应该把恒温箱内的加热器接在C、D端

   D．工作时，应该把恒温箱内的加热器接在A、B端
