两个可自由移动的点电荷分别放在A、B两处，如图所示．A处电荷带正电Q₁，B处电荷带负电Q₂，且Q₂=4Q_l，另取一个可以自由移动的点电荷Q₃放在AB直线上，欲使整个系统处于平衡状态，则（   ）

　   A． Q₃为负电荷，且放于A左方      B．  Q₃为负电荷，且放于B右方

　   C． Q₃为正电荷，且放于AB之间    D． Q₃为正电荷，且放于B右方

如图所示，在x轴上相距为L的两点固定两个等量异种点电荷＋Q、－Q，虚线是以＋Q所在点为圆心、为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是(　　)．

A．b、d两点处的电势相同

B．四个点中c点处的电势最低

C．b、d两点处的电场强度相同

D．将一试探电荷＋q沿圆周由a点移至c点，＋q的电势能减小

门电路的真值表如右,它是

A.“或”门电路   B.“非”门电路

C.“与”门电路   D.“与”“非”门电路

如图7所示，小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V、20V的两个量程的电压表，试求R₁和R₂的阻值

物体从静止开始做匀加速直线运动，第3 s内通过的位移是5 m，则（    ）

A. 第3s内的平均速度是m/s                    B. 前3 s内的位移是9 m

C. 物体的加速度是2 m/s²                        D. 3 s末的速度是5 m/s

用细线将质量为4×10^-3㎏的带电小球P悬挂在Ｏ点下，当空中有方向为水平向右，大小为1×10⁴N/C的匀强电场时，小球偏转30°后处在静止状态。

（1）分析小球的带电性质

（2）求小球的带电量

（3）求细线的拉力

有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的I—U图线．现有下列器材供选用：

A．电压表(0～5 V，内阻约10 kΩ)              B．电压表(0～15 V，内阻约20 kΩ)

       C．电流表(0～3 A，内阻约1 Ω)          D．电流表(0～0.6 A，内阻约0.4 Ω)

E．滑动变阻器(10 Ω，2 A)                 F．滑动变阻器(500 Ω，1 A)

G．学生电源(直流6 V)、开关、导线若干

（1）实验中所用电压表应选     ，电流表应选用     ，滑动变阻器应选用     ．

（2）在虚线框内画出实验电路图，并标明各元件。

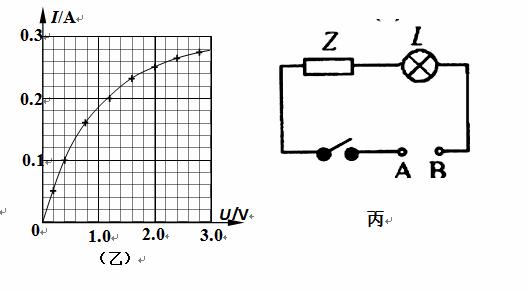

（3）利用实验数据绘出小灯泡的伏安特性曲线如图(乙)所示，分析曲线说明小灯泡电阻变化的特点：

                                                           。

（4）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A、B两端电压恒为2.5V，则此时灯泡L的功率约为        W（保留两位有效数字）

如图，电路中定值电阻阻值R大于电源内阻阻值r．闭合电键后，将滑动变阻器滑片向下滑动，理想电压表V₁、V₂、V₃示数变化量的绝对值分别为△U₁、△U₂、△U₃，理想电流表示数变化量的绝对值为△I，则（　　）

A．△U₂=△U₁+△U₃

B．B． =R+r

C．电源输出功率先增大后减小

D．和保持不变

 如图a所示，小物体从竖直弹簧上方离地高h₁处由静止释放，其动能E_k与离地高度h的关系如图b所示。其中高度从h₁下降到h₂，图象为直线，其余部分为曲线，h₃对应图象的最高点，轻弹簧劲度系数为k，小物体质量为m，重力加速度为g。以下说法正确的是（　　）

A. 小物体从高度h₂下降到h₄，弹簧弹性势能增加了

B. 小物体下降至高度h₃时，弹簧形变量为

C. 小物体从高度h₁下降到h₅，弹簧的最大弹性势能为

D. 小物体下落至高度h₄时，物块处于失重状态

正方形金属线框abcd，每边长=0.1m，总质量m=0.1kg，回路总电阻Ω，用细线吊住，线的另一端跨过两个定滑轮，挂着一个质量为M=0.14kg的砝码。线框上方为一磁感应强度B=0.5T的匀强磁场区，如图，线框abcd在砝码M的牵引下做加速运动，当线框上边ab进入磁场后立即做匀速运动。接着线框全部进入磁场后又做加速运动（g=10m/s2）。问：（1 ）线框匀速上升的速度多大？此时磁场对线框的作用力多大？

（ 2）线框匀速上升过程中，重物M做功多少？其中有多少转变为电能？

如图所示，水平桌面上的轻质弹簧左端固定，右端与静止在O点的小物块接触，此时弹簧无形变。现对物块施加大小恒为F、方向水平向左的推力，当物块向左运动到A点时撤去该推力，物块继续向左运动，最终物块运动到B点静止。在推力F作用的过程中，关于“物块加速度大小或速度大小的变化情况”，下列说法中不正确的是

A.加速度可能先减小后增大             B. 加速度可能一直减小

C.速度可能先增大后不变              D. 速度可能一直增大

真空中，A，B两点上分别设置异种点电荷Q₁、Q₂，已知两点电荷间引力为10N，Q₁=1.0×10^﹣2C，Q₂=2.0×10^﹣2C．则Q₂在A处产生的场强大小是　   　N/C，方向是　     　；则Q₁在B处产生的场强的大小是　   　N/C，方向是　    　．

物体做自由落体运动，经过3s落地，求出发点距离地面的高度？在此过程中物体运动的平均速度？物体下落一半高度时的瞬时速度？（g取10m/s²）

图中虚线是某电场中的一簇等势线。两个带电粒子从P点均沿等势线的切线方向射入电场，粒子运动的部分轨迹如图中实线所示。若粒子仅受电场力的作用，下列说法中正确的是（    ）

A．a、b两点的电场强度大小关系

B．a、b两点的电势关系

C．粒子从P运动到a的过程中，电势能增大

D．粒子从P运动到b的过程中，动能增大

某兴趣小组在做“测定金属丝的电阻率”的实验中，通过粗测电阻丝的电阻约为5Ω，为了使测量结果尽量准确，从实验室找出以下供选择的器材：

A．电池组（3V，内阻约1Ω）

B．电流表A₁（0～3A，内阻0.012 5Ω）

C．电流表A₂（0～0.6A，内阻约0.125Ω）

D．电压表V₁（0～3V，内阻4kΩ）

E．电压表V₂（0～15V，内阻15kΩ

F．滑动变阻器R₁（0～20Ω，允许最大电流1A）

G．滑动变阻器R₂（0～2 000Ω，允许最大电流0.3A）

H．开关、导线若干

（1）上述器材中，电流表应选C，电压表应选D，滑动变阻器应选F（填写器材前的字母）．

（2）测电阻时，电流表、电压表、待测电阻Rx在组成测量电路时，应采用电流表外接法，将设计的电路图画在图1虚线框内．

（3）若用螺旋测微器测得金属丝的直径d的读数如图2，则读为  mm．

（4）若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ=．

如图所示的电路中，当滑动变阻器R₂的滑动触头P向下滑动时（                       ）

　   A． 电压表的读数增大                   B． R₁消耗的功率增大

　   C． 电容器C的电容增大                D．   电容器C所带电量增多

将一正电荷从无限远处移入电场中M点，电场力做功W₁＝6×10^－9 J，若将一个等量的负电荷从电场中N点移向无限远处，电场力做功W₂＝7×10^－9 J，则M、N两点的电势φ_M、φ_N，有如下关系(　　)

A．φ_M<φ_N<0              B．φ_N>φ_M>0

C．φ_N<φ_M<0              D．φ_M>φ_N>0

把一个面积为S，总电阻为R的圆形金属环平放在水平面上，磁感强度为B的匀强磁场竖直向下，当把环翻转180°的过程中，流过环某一横截面的电量为　 　．

关于磁现象的电本质，安培提出了分子电流的假说．他是在怎样的情况下提出来的

A．安培通过精密仪器观察到分子电流

B．安培根据原子结构理论，进行严格推理得出的结论

C．安培根据环型电流的磁性与磁铁相似提出的一种假说

D．安培是毫无根据凭空想出来的

如图所示，固定在Q点的正点电荷的电场中有M、N两点，已知＜。下列叙述正确的

是    （      ）

A．若把一正的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少

B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服电场力做功，电势能增加

C．若把一负的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少

D．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M点，则该电荷克服电场力做的功等于电场力对该电荷所做的动，电势能不变
