如图所示，两块竖直放置的平行金属板A、B，两板间距d=0.04m，两板间的电压U=400V，板间有一匀强电场．在A、B两板上端连线的中点Q的正上方，距Q为h=1.25m的P点处有一带正电小球，已知小球的质量m=5×10^﹣6kg，电荷量q=5×10^﹣8C．设A、B板足够长，g取10m/s²．求：

（1）带正电小球从P点开始由静止下落，经多长时间到达Q点？

（2）带正电小球从Q点进入电场后，经多长时间与金属板相碰？

（3）相碰时，离金属板上端的距离多大？

在如图所示的电路中，两平行正对金属板A、B水平放置，两板间的距离d=4.0cm．电源电动势E=400V，内电阻r=20Ω，电阻R₁=1980Ω．闭合开关S，待电路稳定后，将一带正电的小球（可视为质点）从B板上的小孔以初速度v₀=1.0m/s竖直向上射入两板间，小球恰好能到达A板．若小球所带电荷量q=1.0×10^﹣7C，质量m=2.0×10^﹣4kg，不考虑空气阻力，忽略射入小球对电路的影响，取g=10m/s²．求：

（1）A、B两金属板间的电压的大小U；

（2）滑动变阻器消耗的电功率P_滑；

（3）电源的效率η．

一只标有“220V，60W”字样的白炽灯泡，将加在两端的电压U由零逐渐增大到220V，在此过程中，电压U和电流I 的关系可用图线表示．在下列四个图象中，肯定不符合实际的是（                          ）

 A．     B．      C．    D．

下面各图中,运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是（  ）

如图所示，真空中A、B两点固定两个等量正电荷，一个具有初速度的带负电的粒子仅在这两个电荷作用下可能做（　　）

A、匀速直线运动

B、变速直线运动

C、匀变速曲线运动

D、匀速圆周运动

如图所示，竖直面内有半径为2R的四分之一光滑圆弧型细杆BC和半径为R的二分之一光滑圆弧型细杆CD在最低点C平滑连接，光滑竖直细杆AB与圆弧型细杆BC在B点平滑连接．一质量为m的小球穿在直杆上，从距B点的P点由静止释放，重力加速度为g，求：

(1)小球经过C点时的速度大小；

(2)小球经过D点时细杆对小球的作用力．

 如图11所示，P、Q两金属板间的电势差为50 V，板间存在匀强电场，方向水平向左，板间的距离d＝10 cm，其中Q板接地，两板间的A点距P板4 cm，求：

 (1)P板及A点的电势．

(2)保持两板间的电势差不变，将Q板向左平移5 cm，则A点的电势将变为多少？

日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干．电动机线圈的电阻为R₁，它与阻值为R₂电热丝相串联，接到直流电源上，电吹风机两端电压为U，通过的电流为I，消耗的电功率为P，则以下选项正确的是（　　）

　  A． IU＞P         B． IU=P              C． P＞I²（R₁+R₂）     D． P=I²（R₁+R₂）

如图所示，三根彼此绝缘的无限长直导线的一部分、、构成一个等边三角形，O为三角形的中心，M、N分别为O关于导线、的对称点，当三根导线中通以大小相等，方向如图所示的电流时，M点磁感应强度的大小为，O点磁感应强度的大小为，若将导线中的电流撤去，而保持另两根导线中的电流不变，则N点磁感应强度的大小为（   ）

A、    B、   C、   D、

某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：

A、将两表笔短接，并调零

B、将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值

C、将多用电表面板上旋钮调到×100档

D、将多用电表面板上旋钮调到×1档

E、将多用电表面板上旋钮调到off位置

（1）根据上述有关操作，将第二次测量的合理实验步骤按顺序写出                  。

（2）该电阻的阻值是               。

伏安法测电阻的接法有如图中甲、乙两种，下列说法正确的是（）

    A． 两种接法完全等效

    B． 按甲图接法，测得值偏小

    C． 若待测电阻的阻值很大，按甲图接法误差较小

    D． 若待测电阻的阻值很小，按乙图接法误差较小

在真空中的O点放一点电荷Q=1.0×10^-9C，直线MN过O点，OM=30cm，M点放有一点电荷q=-2×10^-10C，如图所示，求:

( 1 )q在M点受到的作用力；
（2）M点的场强大小。（k=9.0×10⁹N▪m²/C²)

如图所示，水平转台上有一个质量M=0.5kg的小物块(可视为质点)，离转台中心的    距离为R=0.2m.求：

 （1）若小物块随转台一起转动的角速度为5rad/s,小物块线速度大小；

 （2）在第(1)问条件下，小物块所受的摩擦力大小；

 （3）若小物块与转台之间的最大静摩擦力大小为3.6N，

    小物块与转台间不发生相对滑动时，转台转动的最大角速度.

如图所示，斜面上有a、b、c、d四个点，ab＝bc＝cd，从a点正上方Ｏ以速度v水平抛出一个小球，它落在斜面的b点；若小球从Ｏ以速度2v水平抛出，不计空气阻力，则它落在斜面上的

（    ）

A. b与c之间某一点

B. c点

C. d点

D. c与d之间某一点

电源和一个水平放置的平行板电容器、三个电阻组成如图6所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是(   )

A．液滴将向上运动

B．液滴仍保持静止状态

C．电容器上的带电量将减为零

D．电容器上的带电量将增大

如图所示，闭合S ₁断开S ₂调整滑动触头P使灯炮L正常发光，此时滑动变阻器的PB部分的电阻大于电源内阻r。如果再闭合S ₂ 则（    ）

A．电压表的读数变大     B．电流表的读数变大

C．灯泡的亮度变暗       D．电源输出的功率变小

某研究性学习小组为了制作一种传感器，需要用到某元件（电阻约为20Ω）．现需要描绘该元件的伏安特性曲线．实验室备有下列器材：

器材（代号）     规格

电流表（A₁）     量程0～5mA，内阻约为50Ω

电流表（A₂）     量程0～200mA，内阻约为10Ω

电压表（V₁）     量程0～3V，内阻约为10kΩ

电压表（V₂）     量程0～15V，内阻约为25kΩ

滑动变阻器（R₁）       阻值范围0～10Ω，允许最大电流1A

滑动变阻器（R₂）       阻值范围0～1kΩ，允许最大电流100mA

直流电源（E）   输出电压4V，内阻不计

开关（S）及导线若干

①为提高实验结果的准确程度，电流表应选用                                             ；电压表应选用              ；滑动变阻器应选用                                                                                    ．（以上均填器材代号）

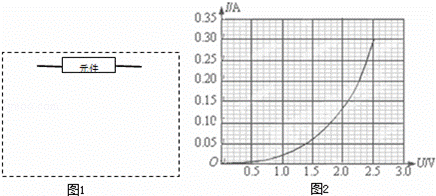

②为达到上述目的，请在虚线框（图1）内画出正确的实验电路原理图，并标明所用器材的代号．

③现已描绘出该元件的伏安特性曲线如图2． 若将该元件直接连接在一个电动势为3V，内阻为5Ω的电源上，则该元件消耗的功率为                                                                             W．（保留3位有效数字）

如图所示，静止的电子在加速电压为U₁的电场作用下从O经P板的小孔射出，又垂直进入平行金属板间的电场，在偏转电压为U₂的电场作用下偏转一段距离．现使U₁加倍，要想使电子在偏转电场的偏移量不发生变化，调整板间距离时电子仍能穿出偏转电场，应该（　　）

A．仅使U₂加倍

B．仅使U₂变为原来的4倍

C．仅使偏转电场板间距离变为原来的0.5倍

D．仅使偏转电场板间距离变为原来的2倍

质量为0.2 kg的小球竖直向下以6 m/s的速度落至水平地面上，再以4 m/s的速度反向弹回．取竖直向上为正方向，在小球与地面接触的过程中，小球动量变化量为

A Δp=0.4 kg·m/s                                B. Δp=-2 kg·m/s

C. Δp=2 kg·m/s                                 D. Δp=-0.4 kg·m/s

下面说法正确的是（）

    A． 线圈中的磁通量变化越大，线圈中产生的感应电动势就越大

    B． 线圈中的磁通量变化越快，线圈中产生的感应电动势就越大

    C． 线圈中的磁通量越大，线圈中产生的感应电动势就越大

    D． 线圈放在磁场越强的地方，线圈中产生的感应电动势就越大
