下列位移﹣时间图象中，表示物体做匀速直线运动的是（　　）

A．   B． C． D．

如图所示，一带电微粒质量为m=2.0×10^﹣11kg、电荷量q=+1.0×10^﹣5C，从静止开始经电压为U₁=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=60°，并接着沿半径方向进入一个垂直纸面向外的圆形匀强磁场区域，微粒射出磁场时的偏转角也为θ=60°．已知偏转电场中金属板长L=2cm，圆形匀强磁场的半径R=10cm，重力忽略不计．求：

（1）带电微粒经U₁=100V的电场加速后的速率；

（2）两金属板间偏转电场的电场强度E；

（3）匀强磁场的磁感应强度的大小．

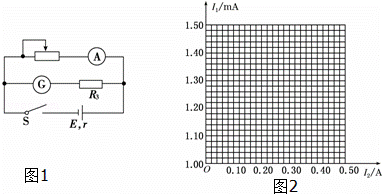

某同学要测量一节干电池的电动势和内阻．他根据老师提供的以下器材画出了如图1所示的原理图．

A．干电池（电动势约为1.5V，内阻小于1.5Ω）

B．电压表V（15V，内阻约10kΩ）

C．电流表G（满偏电流2mA，内阻10Ω）

D．电流表A（0～0.6A，内阻约0.1Ω）

E．滑动变阻器R₁（0～20Ω，10A）

F．滑动变阻器R₂（0～100Ω，1A）

G．定值电阻R₃=990Ω

H．开关、导线若干

（1）该同学没有选用电压表是因为　   ．

（2）为方便且能较准确地进行测量，应选用滑动变阻器　   　（填写器材前的序号）．

（3）某同学根据他设计的实验测出了6组I₁（电流表G的示数）和I₂（电流表A的示数），请在如图2所示的坐标纸上作出I₁和I₂的关系图线．

序号        1          2          3          4          5          6

I₁/mA      1.40      1.36      1.35      1.28      1.20      1.07

I₂/A         0.10      0.15      0.23      0.25      0.35      0.50

（4）根据图线可得，被测电池的电动势为　   V，内阻为　   　Ω．（均保留两位小数）

如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φ_M，φ_N，φ_P，φ_Q，一电子由M点分别到N点和P点的过程中，电场力所做的负功相等，则（　　）

A．直线a位于某一等势面内，φ_M＞φ_Q

B．直线c位于某一等势面内，φ_M＞φ_N

C．若电子由M点运动到Q点，电场力做正功

D．若电子由P点运动到Q点，电场力做负功

用图甲所示的装置“验证机械能守恒定律”，已知当地的重力加速度。

(1)设重锤质量为m=0.2kg、电源频率为50Hz、重力加速度为g=9.8m/s²。图乙是实验得到的一条纸带，A、B、C、D、E为相邻的连续点。测得的数据为x₁=4.07cm、x₂=8.53cm、x₃=13.38cm、x₄=18.62cm，重锤由B点到D点重力势能减少量为_______J，D点的瞬时速度为______m/s。（结果均保留三位有效数字）

(2)在实验操作过程中，因纸带与限位孔间的摩擦和空气阻力影响，会导致重锤的动能增加量__________重锤重力势能的减少量。（选填“＞”或“=”或“＜”）

在下列实例中，不计空气阻力，机械能不守恒的是（　　）

　   A． 做斜抛运动的手榴弹

　   B． 沿竖直方向自由下落的物体

　   C． 起重机将重物体匀速吊起

　   D． 沿光滑竖直圆轨道运动的小球

如图所示，质量m₁＝0.1 kg，电阻R₁＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U形金属框架上．框架质量m₂＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2. 相距0.4 m的MM′、NN′相互平行，电阻不计且足够长．电阻R₂＝0.1 Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触．当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s².

(1)求框架开始运动时ab速度v的大小；

(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J，求该过程ab位移x的大小．

如图所示为半径相同的两个金属小球，A、B带有电量相等的电荷，相隔一定距离，两球之间的相互作用力大小是F，今用第三个半径相同的不带电的金属小球先后与A、B两球接触后移开．这时，A、B两球之间的相互作用力的大小是（A、B两球均可看成点电荷）（　　）

　 A．  B．  C．  D．

如图，M、N是在真空中竖直放置的两块平行金属板，板间有匀强电场，质量为m、电荷量为﹣q的带电粒子，以初速度v由小孔进入电场，当M、N间电压为U时，粒子刚好能到达N板，如果要使这个带电粒子能到达M、N两板间距的处返回，则下述措施能满足要求的是（　　）

A．使初速度减为原来的

B．使M、N间电压提高到原来的2倍

C．使M、N间电压提高到原来的4倍

D．使初速度和M、N间电压都减为原来的

下列哪些措施是为了防止静电产生的危害？（）

    A． 在高大的建筑物顶端装上避雷针

    B． 在高大的建筑物顶端安装电视公用天线

    C． 在高大的烟囱中安装静电除尘器

    D． 静电喷漆

一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电压是

A．0.10V           B．0.20V      C．0.40V                D．0.60V

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A₁、A₂，若把A₁、A₂分别采用并联或串联的方式接入电路，如图(a)、(b)所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是(　　)

A．图(a)中的A₁、A₂的示数相同

B．图(a)中的A₁、A₂的指针偏角相同

C．图(b)中的A₁、A₂的示数和偏角都不同

D．图(b)中的A₁、A₂的指针偏角相同

两个点电荷分别固定于左右两侧，左侧电荷带电荷量为＋Q₁，右侧电荷带电荷量为－Q₂，且Q₁＝4Q₂，另取一个可自由移动的点电荷q，放在＋Q₁和－Q₂的连线上，欲使q平衡，则q的带电性质及所处位置可能为(  )

A．负电，放在Q₁的左方                B．负电，放在Q₂的右方

C．正电，放在Q₁的左方                D．正电，放在Q₂的右方

两颗相距较近的天体组成双星，它们以两天体的连线上的某点为共同圆心做匀速圆周运动，这样它们不会因为万有引力的作用而被吸到一起，下述说法正确的是（　　）

A．它们做匀速圆周运动的角速度与质量成反比

B．它们做匀速圆周运动的线速度与质量成反比

C．它们做匀速圆周运动的半径与质量成正比

D．它们做匀速圆周运动的向心力的大小与质量成正比

如图1所示，宽度为d的竖直狭长区域内(边界为L₁、L₂)，存在垂直纸面向里的匀强磁场和竖直方向上的周期性变化的电场(如图2所示)，电场强度的大小为E₀，E>0表示电场方向竖直向上．t＝0时，一带正电、质量为m的微粒从左边界上的N₁点以水平速度v射入该区域，沿直线运动到Q点后，做一次完整的圆周运动，再沿直线运动到右边界上的N₂点．Q为线段N₁N₂的中点，重力加速度为g.上述d、E₀、m、v、g为已知量．

(1)求微粒所带电荷量q和磁感应强度B的大小．

(2)求电场变化的周期T.

(3)改变宽度d，使微粒仍能按上述运动过程通过相应宽度的区域，求T的最小值．

如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将(　　)

A．都变亮

B．都变暗

C．A、B变亮，C变暗

D．A、C变亮，B变暗

如图所示，在场强为E的匀强电场中有相距为L的A、B两点，连线AB与电场线的夹角为θ，将一电荷量为q的正电荷从A点移到B点，若沿直线AB移动该电荷，电场力做的功W₁=     　；若沿路径ACB移动该电荷，电场力做的功W₂=　     　；若沿曲线ADB移动该电荷，电场力做功W₃=　        　．由此可知电荷在电场中移动时，电场力做功的特点是　                                           　．

西昌卫星发射基地于2018年5月4日0时6分，用长征三号乙运载火箭在西昌卫星发射中心成功将亚太6C卫星送入预定轨道，该卫星将用于亚太等地区的卫星通信和卫星广播服务，在进一步提升亚太系列卫星通信服务功能的同时，将为国家的“一带一路”倡议提供更多的支持。已知引力常量为G，地球质量为M，地球半径为R，亚太6C卫星的质量为m，它在预定轨道绕地球做匀速圆周运动时，距地球表面的高度为h，求

(1)亚太6C卫星所受的万有引力F的大小；

(2)亚太6C卫星做匀速圆周运动的周期T

如图所示，在倾角为θ的光滑绝缘斜面底端O点固定一带电量为﹣Q的点电荷，一质量为m的带电小滑块（可视为点电荷）从距斜面底端4L的A点无初速度释放，下滑到B点时，速度达最大值v，已知O、B两点间的距离为3L，重力加速度为g，静电力常量为k．求：

（1）小滑块的所带电荷量的绝对值q和电性；

（2）A、B两点间的电势差U_AB．

如图(a)所示，两块水平放置的平行金属板A、B，板长L=18.5 cm，两板间距d=3 cm，两板之间有垂直于纸面向里的匀强磁场，磁感应强度B=6.0×10^-2 T，两板加上如图(b)所示的周期性变化的电压，t=0时A板带正电．已知t=0时，有一个质量m=1.0×10^-12 kg，带电荷量q=+1.0×10^-6 C的粒子，以速度v=600 m／s，从距A板 2.5 cm处，沿垂直于磁场、平行于两板的方向射入两板之间，若不计粒子的重力，取π＝3.0，求：

1. 粒子在t=0至t=1×10^-4 s内做怎样的运动?位移多大?

2. 带电粒子从射入到射出板间所用的时间．
