如图所示，宽为d=2cm的有界匀强磁场，纵向范围足够大，磁感应强度的方向垂直纸面向内，现有一群带正电的粒子从O点以相同的速率沿纸面不同方向进入磁场，若粒子在磁场中做匀速圆周运动的轨道半径均为r=5cm，则不同方向进入磁场，若粒子在磁场中做匀速圆周运动的轨道半径均为r=5cm，则

A、右边界：-4cm<y≤4cm的范围内有粒子射出

B、右边界：y>4cm和y<-4cm的范围内有粒子射出

C、左边界：y>8cm的范围内有粒子射出

D、左边界：0<y≤8cm的范围内有粒子射出

电荷守恒定律是自然界的基本守恒定律之一，可以表述为：电荷既不会　  　，也不会　  　，它只会从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移的过程中，　      　．

如图所示，螺线管B置于闭合金属圆环A的轴线上， 当B中通过的电流I减小时  (  　)

A．环A有收缩的趋势        B．环A有扩张的趋势

C．螺线管B有缩短的趋势    D．螺线管B有伸长的趋势

如图所示，有一电子(电荷量为e)经电压U₀加速后，进入两块间距为d、电压为U的平行金属板间．若电子从两板正中间垂直电场方向射入，且正好能穿过电场，求：

(1)金属板AB的长度L；

(2)电子穿出电场时的动能．

下列四个选项中的物理量均为标量的是

A．位移、时间、速度            B．力、质量、加速度

C．加速度、速度、速度变化量    D．路程、速率、温度

下列说法中不正确的是（　　）

A．导体中有电荷运动就形成电流

B．电流的方向一定与负电荷的定向移动方向相反

C．对于导体，只要其两端有电压就有电流

D．国际单位制中电流的单位是安

如图所示的电路中，S闭合A、B、C三只灯均正常发光，当可变电阻的滑动触头上移时，对A、B、C三灯亮度变化下列叙述正确的是（）

A．A灯变亮

B． B灯变亮

C． C灯变亮

D． 三灯均变暗

如图所示，在场强E=10⁴N/C的水平匀强电场中，有一根长l=15cm的细线，一端固定在O点，另一端系一个质量m=3×10^﹣3kg，带电荷量q=2×10^﹣6C的小球，当细线处于水平位置时，小球从静止开始释放，

（1）小球到达最低达最低点B时的速度是多大？

（2）小球到达最低点B时绳的拉力是多大？

用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．

A．电压表V₁（量程6V、内阻很大）  B．电压表V₂（量程3V、内阻很大）

C．电流表A（量程3A、内阻很小）   D．滑动变阻器R（最大阻值10Ω、额定电流4A）

E．小灯泡（2A、5W）              F．电池组（电动势E、内阻r）

G．开关一只，导线若干

实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V₁的示数增大，则电压表V₂的示数减小．

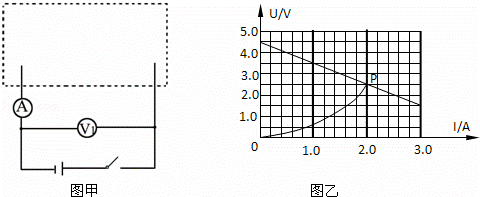

（1）请将设计的实验电路图在图甲的虚线方框中补充完整．

（2）每一次操作后，同时记录电流表A、电压表V₁和电压表V₂的示数，组成两个坐标点（I₁，U₁）、（I₂，U₂），标到U﹣I坐标中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E=　　　　V、内阻r=　　　　Ω．（结果保留两位有效数字）

（3）在U﹣I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为　　　　　Ω（结果保留两位有效数字）．

在一次实验技能比赛中，一同学设计了如图甲所示电路来测电源的电动势和内阻．该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路(图甲是其电路原理图)，其中R0是保护电阻．

(1)该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其他器材经检测都是完好的，则出现故障的原因是______________(请用接线柱处的字母去表达)．

(2)该同学测量时记录了6组数据，并根据这些数据画出了U－I图线如图所示．

根据图线求出电源的电动势E＝________V，内阻r＝________Ω.

(3)若保护电阻R0的阻值未知，该电源的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R0的阻值．该条线是________，需改接为________．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电源的电动势用E表示，内电阻用r表示，则R0＝________.

如图所示是研究平抛运动时，用频闪照相拍下的A、B两小球同时开始运动的照片，相邻两次闪光之间的时间间隔都相等。A无初速释放，B水平抛出。通过观察发现，尽管两个小球在水平方向上的运动不同，但是它们在竖直方向上总是处在同一高度。该实验现象说明

A．B球水平方向的分运动是匀速直线运动

B．B球水平方向的分运动是匀加速直线运动

C．B球竖直方向的分运动是匀速直线运动

D．B球竖直方向的分运动是自由落体运动

一负电荷仅受电场力作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度E_A、E_B及该电荷在A、B两点的电势能ε_A、ε_B之间的关系为（）

    A．             E_A=E_B                B． E_A＜E_B           C． ε_A=ε_B   D． ε_A＞ε_B

如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．当磁铁向下运动时（但未插入线圈内部）（　　）

A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引

B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥

C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引

D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

人造地球卫星绕地球做匀速圆周运动，假如卫星的加速度减小为原来的，卫星仍做匀速圆周运动，则

A. 卫星的速度减小为原来的

B. 卫星的角速度减小为原来的

C. 卫星的周期增大为原来的2倍

D. 卫星受到的引力减小为原来的

如图所示，光滑斜面倾角为37°，质量为m、电荷量为q的一带有正电的小物块，置于斜面上。当沿水平方向加有如图所示的匀强电场时，带电小物块恰好静止在斜面上，重力加速度g已知，sin 37°＝0.6，cos 37°＝0.8，求：

（2）若电场强度变为原来的， 小物块沿斜面下滑距离为L时的速度有多大？

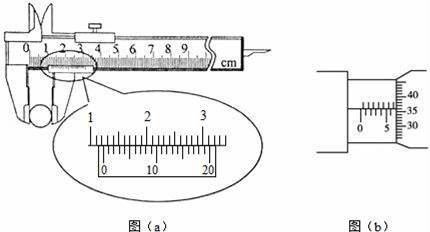

某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示．该工件的直径为　      cm，高度为　    　mm．

竖直放置的两块足够长的平行金属板间有匀强电场，其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，小球与右侧金属板相距d，如图所示，求：

（1）小球带电荷量q是多少？

（2）若剪断丝线，小球碰到金属板需多长时间？

如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速率沿与x轴成30°角的方向从原点射入磁场，则正、负电子在磁场中运动的时间之比为　    　．

质量为m的带正电小球由空中A点无初速度自由下落，在t秒末加上竖直向上、范围足够大的匀强电场，再经过t秒小球又回到A点，不计空气阻力且小球从未落地。则

A．从A点到最低点小球重力势能变化了

B．从加电场开始到小球运动到最低点时电势能变化了

C．从加电场开始到小球运动到最低点时小球动能变化了mg²t²

D．整个过程中小球电势能变化了

在真空中有两个完全相同的金属小球，带电荷分别为﹣q₁和+q₂，相距r时，其相互作用力为F；今将两小球接触一下再相距r，这时相互作用力为，则两球原来带电荷量大小的关系是（　　）

A．q₁：q₂=1：2   B．q₁：q₂=2：1   C．q₁：q₂=3：1   D．q₁：q₂=2：3
