如图所示是电动汽车的冷却系统。是通过水泵带动冷却液在冷却管道中循环流动与散热器进行热交换，从而降低电动汽车的电动机温度，冷却风扇在这个过程中起着加快热交换的作用。从系统的角度分析，以下说法中不正确的是（）

A . 冷却系统可以有效防止发动机过热，体现了系统的目的性 B . 冷却液的温度影响冷却风扇的转速，体现系统相关性 C . 在汽车保养周期内，需要添加冷却液，体现了系统的整体性 D . 在冷却系统的设计既要考虑散热器的功率又要考虑节能效果，遵循了系统分析的综合性原则

系统分要先分析整体，再分析部分，这体现了系统分析的（）

A . 科学性原则 B . 整体性原则 C . 综合性原则 D . 目的性原则

木门锁是我国古代建筑的常用组件，如图一所示，木门锁由木钉和木闩构成，将木闩从左向右穿过两个木钉可锁住木门，木闩左端稍粗，起到限位作用，以防穿过木钉后脱落。

图一

图二

（1）现要加工一个新木闩，方法一是整体加工，将一块厚木料一端保留厚度，其他部分削薄，使之能插入木钉，方法二是连接加工，先加工好可以插入木钉的木料，然后在其一侧连接小木块使之实现限位。从木闩使用的牢固性考虑，你认为哪一种加工方法合适，请说明理由。
（2）该木门锁的缺陷是，如果有人在门外从门缝拨动木闩，使之脱离木钉，门就会被打开。请作改进设计使木闩不会被拨动，在答题卡图中画出，并作简要描述。

无人驾驶汽车能根据路况信息优化行车路线，缩短行车时间，智能识别车辆和行人等，自动控制车速，减少交通事故。目前，受交通法规限制，无人驾驶汽车还不能投入使用。下列关于无人驾驶技术的说法中，不恰当的是（）

A . 涉及定位、感知、智能决策与控制等方面的技术，体现了技术的综合性 B . 受现行交通法规的限制，体现了技术的两面性 C . 能提高出行效率，体现了技术具有解放人的作用 D . 能降低事故发生率，体现了技术具有保护人的作用

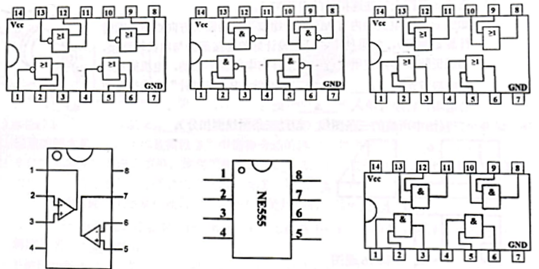

如下图所示是电子元器件引脚示意图，其中能实现非门逻辑功能的有( )

A . 3个 B . 4个 C . 5个 D . 6个

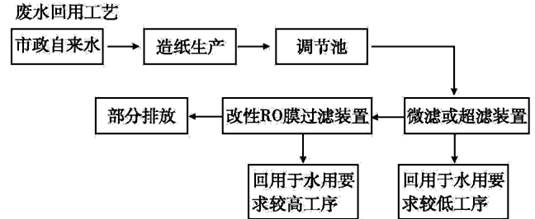

如图所示是某造纸工厂废水回用工艺流程图。造纸生产后产生的污水，经过一系列环节的处理后加以应用。关于该流程，以下说法不正确的是（）

A . 经过“改性RO膜过滤装置”的水可以回用于“水用要求较高的工序” B . 对于废水的处理有三种不同的去向 C . 造纸生产到调节池之间的时序是串行 D . 废水经过处理后都得到了回用

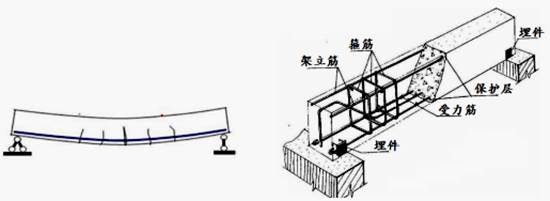

如图a所示为钢筋的冷弯试验：在常温（10℃-35℃）下，试件放置在两个支点间，将一定直径的弯心在试件两个支点中间施加压力进行弯曲试验。请回答下列问题：

（1）钢筋进场时应按现行国家标准《金属材料弯曲试验方法》的规定抽取试件作力学性能检验，体现了设计的（在 A .创新原则；B .实用原则；C .技术规范原则； D .道德原则中选择合适的选项，将序号填入横线处）；
（2）如图b所示为钢筋弯箍机弯曲钢筋的过程，经过测量发现钢筋弯曲 90º前后钢筋中轴线长度没有发生改变，由此判断钢筋性能较强（在 A .抗拉；B .抗弯曲中选择合适的选项，将序号填入横线处）；
（3）如图所示为钢筋混凝土横梁，是通过在混凝土中加入钢筋网而构成的一种组合体，具有很好的承重能力。当横梁受到上部外部荷载时，上表面主要受力形式为，下表面主要受力形式为（在 A .受拉；B .受压；C .受弯曲；D.受剪切； E.受扭转中选择合适的选项，将序号填入“横线处）；为保证钢筋混凝土横梁有良好的承重能力，混凝土内部钢筋网分布合理的是

A.上部架立筋与下部受力筋都为粗钢筋

B.上部架立筋为粗钢筋，下部受力筋为细钢筋

C.上部架立筋与下部受力筋都为细钢筋

D.上部架立筋为细钢筋，下部受力筋为粗钢筋
