高中通用技术：

高中通用技术

在通用技术实践课上小明利用大小足够的钢块制作如图所示的工件。请完成以下任务：

（1）下列工具，在加工时肯定不需要用到的是、（在下列选项中选择合适的选项，将序号填入横线处）；
A、

B、

C、

D、
（2）工件底部的 U 型槽合理的加工流程是：A→ → →（在“A .划线；B .锉削；C .钻孔；D .攻丝；E .锯割”中选择合适的选项，将序号填入横线处）；
（3）下列关于操作注意事项的说法中正确的是（在下列选项中选择合适的选项，将序号填入横线处）。

A . 锯割工具可以选用单刃刀锯 B . 锉削时不能用嘴吹去切屑，应戴手套抹去切屑 C . 用砂纸进行表面处理，可以防止生锈 D . 钻孔时要戴护目镜，将工件夹持在平口钳上

如图所示是一款钢索夹紧装置。为了提高夹紧的可靠性，需要增加一个连接件，下列方案中合理的是（）

A .

B .

C .

D .

如图所示是计算机磁盘内部结构示意图，其工作原理是磁头悬浮在高速转动的磁盘片上，通过磁头准确定位来读写磁盘上的信息。当需要读取数据时，计算机系统发送对应的物理地址，磁盘驱动器读取系统的控制电路接收到物理地址后，驱动电机带动传动手臂的转动，磁头安装在传动手臂上，磁头位置的地址信息与物理地址比较后实现磁头精准定位，此时磁头读取该处的磁通量，将其转化为电信号，实现数据读取。关于磁盘驱动器读取系统的分析正确的是（）

A . 为提高精度，可以设计为开环控制 B . 该控制系统的被控对象为磁头 C . 控制量是磁头的位置 D . 固定磁盘时不需要考虑防振

下列关于流程的叙述，正确的是（）

A . 流程的时序一经确定就不可颠倒 B . 流程的环节有些必须依次进行，有的流程可以同时进行 C . 流程的环节不能再分为子环节 D . 流程的描述不能用文字表达.

如图所示是某饮料罐封流水线。饮料瓶在传送带的作用下通过卸瓶机卸载到洗瓶机清洗，干净的瓶子经过空瓶检查台检查瓶子是否合格，不合格的进行废品处理。合格的空瓶经由空瓶加温器蒸发水分与消毒，罐装器灌装饮料，加盖机加盖、封盖机密封瓶盖，再通过检液装置检测液位是否合格，不合格的产品进行废品处理，合格的产品进行装箱和封箱。请根据示意图及其描述完成下面小题。

（1）从系统的角度分析，下列说法中不合理的是（）

A . 洗瓶机需要定期停机清洗和消毒，体现了系统的动态性 B . 传送带故障会导致饮料灌封流水线停转，体现了系统的整体性 C . 设计该系统时，既要考虑饮料的生产速度，又要尽可能减少废品的数量，体现了系统分析的综合性原则 D . 传送带的运行速度需要匹配各装置的运行参数，体现了系统的整体性
（2）检液分流是整个生产过程中非常重要的环节。在检液装置中，摄像头获取每个饮料瓶的图像信息，经解码处理后发送给PLC，PLC根据图像信息判断液位是否合格，并将结果发送给分流装置，合格产品送至装箱机传送带，不合格的产品进行废品处理。下列对检液分流控制系统的分析正确的是（）

A . 控制方式是闭环控制 B . 输入量是饮料瓶 C . 控制器是分流装置 D . 饮料瓶身污渍不是干扰因素

市政决定在街心公园安装双人秋千，以供行人休闲娱乐，现在有A、B两款秋千以供选择，如下图所示，请仔细观察，回答下列问题。

（1）图示中的主要构件的受力形式是：
立柱1：横杆1：横杠1：；
立柱2：横杆2：横杠2：。
（2）如果横杠1的粗细像横杠2一样，那么两款秋千哪个的安全系数高些？请说明理由。
（3）如果两款秋千的价格一样，你会选择那款，请说明你的理由。

如图所示是某一挖掘机的结构简图，图中各点均为铆接。当挖斗中有一定的负荷，在图示位置平衡时，对于图中各个杆件的受力分析，正确的是（）

A . 杆1和杆2受压、杆4受弯曲，杆3和杆5受拉 B . 杆1和杆2受压、杆3受拉，杆4和杆5受弯曲 C . 杆1和杆5受压、杆2和杆4受弯曲，杆3受拉 D . 杆1受压、杆2和杆4受弯曲，杆3和杆5受拉

如图所示是两个逻辑门电路，在A、B、C、D均输入1后，再在A、C输入1，B、D输入0，则F和Y分别输出的是 ( )

A . F输出1，Y输出1 B . F输出1，Y输出0 C . F输出0，Y输出1 D . F输出0，Y输出0

请补全三视图中所缺的三条图线。

小明在车站候车的时候发现要时刻关注自己携带的拉杆箱，很不方便。为了解决这一问题，他构思设计了一个拉杆箱自锁装置，只需把拉杆箱把手拉出，将连接的钢索绕过椅子扶手卡回拉杆上，设定好密码锁，即可将箱子锁定在椅子上。小明发现问题的方法是（

A . 观察日常生活 B . 收集和分析信息 C . 技术研究 D . 技术试验

如图所示为悬吊式抓取机构，当施加拉力F，工件被夹紧后，构件1与构件2的主要受力和变形形式是（）

A . 构件1受拉，构件2受扭转 B . 构件1受弯曲，构件2受弯曲 C . 构件1受弯曲，构件2受拉 D . 构件1受拉，构件2受拉

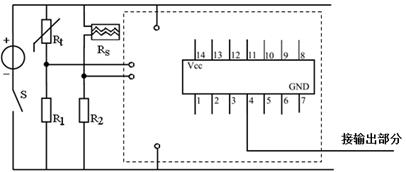

如图所示为一款伸缩雨篷及小明为其设计的自动伸缩装置部分电路，其中R_t是负温度系数热敏电阻，R_S为负特性湿敏电阻。当烈日暴晒或下雨时，要求电机运转，从而带动雨布轴将雨布伸出打开。请完成以下任务：

（1）当湿度增加时，R_S的电阻值将（在①增大；②减小；③不变中选择一项，将序号填写在横线处）；
（2）小明设计的电路中还缺少继电器J，根据设计要求应将继电器J的线圈引脚接(在①a、b连接点；②b、c连接点；③a、c连接点中选择一项，将序号填写在横线处）；
（3）准备搭接电路时，小明发现错买了74LS02集成芯片，芯片引脚图如图所示。
若换用该集成芯片实现原电路的功能，请选择合适的连接点，完成虚框内线路连接。
（4）小明搭好电路之后进行调试，发现温度升高时，雨篷没有打开。下列可能的原因是（在①热敏电阻R_t虚焊；②R₁虚焊；③R_t短路中选择一项，将序号填写在横线处）

如图所示的一个咖啡桌，在不影响其实用性的情况下，增加桌子的稳定性，下列做法中最优的方法是（）

A . 减小桌面的面积 B . 降低桌面的高度 C . 增大桌面的质量 D . 增大三角支架的质量

王勇同学发明了“方便握笔器”，该作品参加市青少年科技创新大赛并得了大奖，但某工厂生产了该作品大量投放市场获得了很高的经济效益，于是王勇向法院提起了诉讼，但法院却不予受理。这是因为（）

A . 王勇参加比赛公开了作品的内容 B . 没有申请专利 C . 作品太简单不予受理 D . 王勇的发明已经过期

如图所示是某工厂优化后的活性石灰生产流程示意图。与优化前的生产流程相比，增加了布袋除尘环节，既回收利用排放物，又减少废气排放量。关于该流程的优化，下列说法中正确的是（）

A . 保护了环境，提高了产品质量 B . 增加布袋除尘的设备是该流程优化的条件 C . 燃烧后的布袋除尘和预热后的布袋除尘回收的是同一排放物 D . 提高了生产效率，缩短了生产工

通用技术实践课上，小明用6mm钢板加工该零件，下列工具中不需要的是（）

A .

B .

C .

D .

如图所示为一种夹持工具，用力向下按压压杆时，夹持端松开；没有外力按压压杆时，夹持端自动夹紧。当夹持工具处于如图所示夹紧工件状态时，弹簧、杆件1、杆件2、杆件3的主要受力形式是( )

A . 弹簧受拉、杆件1受压、杆件2受弯曲、杆件3受拉 B . 弹簧受压、杆件1受拉、杆件2受弯曲、杆件3受拉 C . 弹簧受压、杆件1受压、杆件2受弯曲、杆件3受拉和受弯曲 D . 弹簧受拉、杆件1受拉、杆件2受弯曲、杆件3受拉和受弯曲

如图1这是一款笔记本电脑便携架，平时可以把它当作提手，在使用笔记本的时候，又可以将它作为电脑散热架将笔记本支起来，使用起来方便、快捷。这种设计体现了技术的 ( )

A . 目的性 B . 创新性 C . 综合性 D . 两面性

下列活动属于技术活动的是（）

A . 植物细胞质壁分离实验 B . 勾股定理的证明 C . 电解水实验 D . “多利”羊的克隆

如图所示为利用基本触发器设计的鱼缸温度电子控制电路，当鱼缸内的热敏电阻(Rt1、Rt2为同系列热敏电阻)检测出水温低于设定下限温度时，鱼缸内的加热器就加热；当检测出水温达到设定上限温度时，鱼缸内的加热器停止加热。下列对该控制电路分析不正确的是（）

A . Rt1、Rt2为负温度系数热敏电阻 B . Rt2是用来检测下限温度 C . 要调高上限温度可以把Rp1调小 D . VL2是加热器加热指示灯
