创新是技术发展的核心，也是技术对人类富有挑战意义的内在原因。

如图所示是评比按电视挂架的设计方案示意图，设计中主要考虑挂架的安装和适合不同尺寸的电视机。下列设计分析中不恰当的是（）

A . 底板上设有多个安装孔，以便挂架与墙体牢固连接 B . 竖杆之间的距离可调，适合不同宽度的电视机 C . 电视机固定在竖杆上，竖杆上的腰形槽可以调节电视机的左右安装位置 D . 为了防止挂架生锈，可在其表面喷涂油漆

在台灯的设计过程中，需要对台灯各个部件进行设计分析。下列分析不合理的是（）

A . 灯泡的主要功能在于照明，一般要选择没有频闪或频闪度较低的灯泡 B . 灯罩主要起美观作用，设计时主要考虑其造型 C . 支撑架主要起支撑作用，并决定台灯的高度，从而影响学生的坐姿 D . 台灯开关多种功能，选择哪种开关要考虑学生的需要

据2010年我国第六次人口普查的数据统计显示：当前，我国60岁及以上人口占比达到13.26%，我国人口老龄化趋势加快。老人手机从无到有，已经日益充斥着手机市场，如图所示为中兴S302老人手机。该手机的特点为：

①售价便宜，仅需189元；

②超大按键，超大字体，不带老花镜也看得很清楚；

③手机背面特有的橙色SOS按键求救功能；

④老人无需挨个翻电话簿，一键就能拨打亲友电话；

⑤尺寸103×49×14.8mm，分辨率为128×48像素；

⑥支持3.5mm耳机接口，支持USB v2.0数据线接口；

⑦手机制式为GSM/GPRS，支持频段900/1800MHz；

⑧为方便爱“起夜”的老年人，为手机添置电筒装置，即使在关机情况下仍可使用。

根据以上描述，请在以下横线处填写相应的内容:

（1）、反映了设计的技术规范原则；
（2）、反映了设计的创新原则；
（3）、体现了人机关系的高效目标。

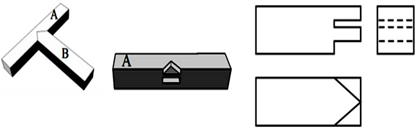

请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

小明是健身爱好者，准备自制一台水平方向能按一定频率出拳的健身器械，大致构想如图a所示，包含拳击手套、横杆、立柱、电机等部件，拳击手套固定在横杆一端，横杆安装在立柱上，可左右移动，如图b所示。电机转轴末端截面为D字形如图c所示，直径为6mm，只能顺时针转动。请你帮小明设计电机转轴与横杆之间的传动结构，设计要求如下：

①采用电机驱动，电机转动一圈拳击手套完成一次伸出和收回；

②电机连续转动，能实现拳击手套按一定频率连续出拳；

③拳击手套的活动距离至少有15cm；

④电机安装在立柱上，允许对横杆和立柱进行钻孔等再加工；

⑤材料自选。

请完成以下任务：

（1）设计要求的提出是在设计一般过程中的阶段（在“A .发现与明确问题；B .制定设计方案；C .测试评估优化；D .产品的使用和维护”中选择合适的选项，将序号填入横线处）
（2）小明设计该传动结构时，下列因素中可以不考虑的是（在下列选项中选择合适的选项，将序号填入横线处）；

A . 横杆的活动距离 B . 电机轴末端截面形状 C . 立柱的高度
（3） ①画出设计草图（需包括电机转轴、传动结构和横杆），必要时可以用文字说明；
②在设计草图上标注主要尺寸；
（4）小明在传动结构制作完成并安装后进行下列试验，其中不合理的是（在下列
选项中选择合适的选项，将序号填入横线处）。

A . 启动电机，观察横杆能否实现左右往复运动 B . 在横杆上施加力，观察其形变程度 C . 在拳击手套上施加一定力，观察传动结构的强度 D . 在横杆运动时，观察传动结构各连接处是否牢固可靠

为了美化建筑物外观，通常将空调室外机用栅栏遮挡。如图所示是铝合金栅栏结构，它由二根A柱和若干根B柱连接而成，连接件安装在B柱内壁与A柱外壁上。下列选项中，从实用、经济原则考虑哪项连接件比较适合图示栅栏结构的连接。（）

A .

B .

C .

D .

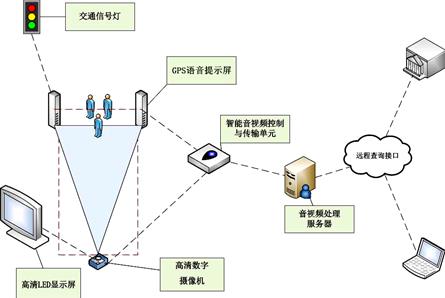

如图所示是某智能行人闯红灯抓拍系统结构图，其工作过程是：当红灯亮起时，语音提示屏子系统接收红绿灯信号，监测路口是否有行人或非机动车闯红灯，并对违章人进行语音警示。同时，通知高清数字摄像机监视斑马线上越线行人与非机动车的位置和状态，并将监控画面传送给主机。装有机器视觉分析模块的主机对图像实时分析，一旦判定出有人闯红灯，便立即对违章人进行面部特征捕捉，将违章人的头像和违章行为显示在室外大屏幕上。

请根据以上材料完成第问题。

（1）下列关于该抓拍系统的说法中不正确的是（）

A . 系统可记录与播放行人违章行为，从而达到警示与劝阻功能，体现了系统的目的性 B . 系统中高清LED显示屏的损坏不会影响语音提示屏的工作，因此系统内部不存在相关性 C . 系统中的控制模块损坏，会导致整个系统不能正常工作，体现了系统的整体性 D . 系统采用高清数字摄像机，在恶劣天气条件下抓拍图像也清晰，体现了系统的环境适应性
（2）下列关于语言提示屏子系统的分析中不正确的是（）

A . 系统存在检测装置 B . 被控对象是扬声器 C . 控制的方式是开环控制 D . 输入量只有红绿灯信号

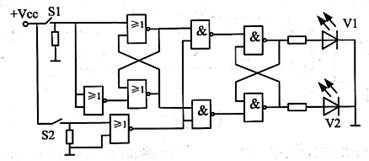

如图所示的电路，初始时S1、S2都处于断开状态，下列分析正确的是（）

A . 初始状态，V1、V2不发光 B . S2闭合后，S1对V1、V2不起作用 C . S1闭合、S2断开后，V1发光，V2不发光 D . S1、S2都闭合后，V1、V2发光

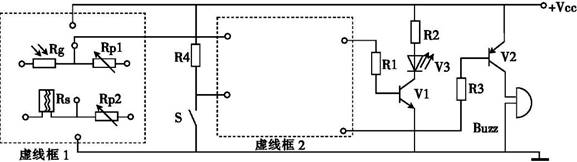

小明针对新教材《电子控制技术》中盲人电子拐杖设计了实验电路，要求前方路面有积水或潮湿能提醒盲人；夜晚过马路时电子拐杖能提醒骑车人或机动车驾驶员注意有盲人过马路。

（1）下列关于电路输出部分的设计中合理的是(A .过马路用蜂鸣器Buzz提醒，有积水用发光二极管提醒； B .过马路用发光二极管提醒，有积水用蜂鸣器Buzz提醒)。
（2）用光敏电阻Rg检测光照强度，用湿敏电阻Rs检测是否积水(湿度增大阻值减小)，根据电路功能要求，在虚线框1内完成电路连线。
（3）为节省电能，小明打算增加一个由盲人控制的开关S，当盲人过马路闭合开关S且晚上光线较暗时，提醒器才工作。请在下图虚线框2内选择合适的接线柱，并用若干个与非门完成电路连线，要求电路简单。

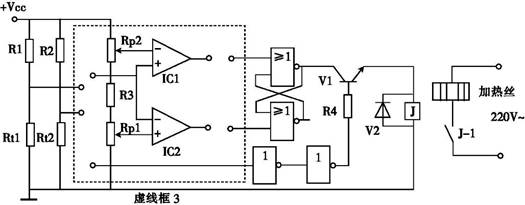

（4）为改善使用舒适度，小明对拐杖提出了新的功能要求:当冬天气温低于设定值A时，手柄开启加热功能，使手柄温度维持在24-28度之间。用负系数热敏电阻检测温度，其Rt1装在手柄上， Rt2装在拐杖中部(使用时手握不到的区域)， IC1、IC2是比较器，当V+>V-时，输出高电平，当V+<V-时，输出低电平。V1工作在开关状态。请在下图虚线框内完成电路连线，实现电路新功能。

早前，人们到银行存取款需要人工填单、记帐等工作，用计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（）

A . 工期优化 B . 技术优化 C . 成本优化 D . 质量优化

如图所示是乐清外国语学校某位同学设计制作的一款木质台灯，现在要对其进行技术试验，下列试验中不需要的是（）

A . 打开开关，测试电路是否正常 B . 打开开关，测试灯泡的使用寿命 C . 调节灯杆，测试其稳定性 D . 打开开关，观察灯罩是否耐热

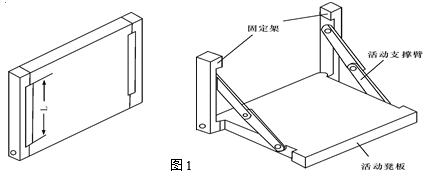

周叶同学设计了一个可折叠的教师听课椅(如图1)，该听课椅由固定架、活动支撑臂、活动凳板三个部分组成。固定架被固定在墙上，活动凳板可通过活动支撑臂合拢与展开。根据要求，回答下列问题：

（1）活动支撑臂是由两根能活动的构件构成，其中构件的长度为a，则凳板与固定架内凹处的长度L(如图1)为。

A . 小于a B . 等于a C . 大于a D . 大于2a
（2）用扁钢加工活动支撑臂(如图2)有以下几个环节：
①划线；②锯割；③钻孔；④冲眼；⑤锉削。其合理的流程为：
①→→→→⑤。

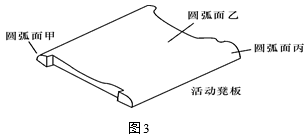

（3）小周把凳面设计成如图3所示的形状，加工形成了三个圆弧面。其中并非从人机关系考虑的圆弧面是。（填写甲、乙、丙等文字）

A . 甲、乙 B . 乙、丙 C . 甲、丙 D . 甲

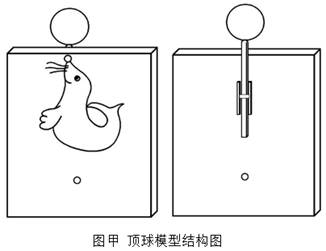

某同学制作了海豹顶球模型，如图甲所示是该同学制作的模型正面及背部示意图。海豹图形已和展示木板粘接，背面的顶球杆限位导轨装置也已完成，球杆可以上下活动。顶球模型板上已钻好φ6通孔，该同学又找到了如图乙的摇柄，请完成该海豹顶球模型的控制连接件：

A．该控制连接件能与摇柄柱（特征如图乙）配套使用；

B．摇柄做圆周摇动，通过该控制连接件可以实现球杆上下动作；

C．制作材料为宽40mm、厚10mm长度足够的木条；

D.连接件安装方便、连接可靠，可自选辅助件。

根据上述设计要求，完成以下任务：

（1） ①画出连接件的设计草图，配以必要的文字说明。
②在设计草图上标注该连接件的主要尺寸。
（2）对该顶球装置进行性能测试，以下哪一项试验不合理。（在A .转动摇柄测试连接件是否能一起转动；B .转动摇柄测试球杆是否能上下动作；C .转动摇柄测试手柄是否一起转动中选择合适的选项，将序号填入横线处）
（3）模型展板上的孔与连接件的连接中，最合适的标准件是（在A .铆钉；B . 自攻螺钉；C .螺栓螺母；D .膨胀螺钉中选择合适的选项，将序号填入横线处）

如图所示行李箱的局部设计中，不是从人机关系角度考虑的是（）

A . ①② B . ② C . ③④ D . ④

如图所示为一款可折叠三脚凳，可在进行户内外休憩、露营、钓鱼、爬山等活动时用，重量轻，结实耐用.携带方便。下列设计分析中，属于从“物”的角度进行分析的是（）

A . 操作方便，轻轻一拉就打开，易折叠 B . 三脚支撑结构，在不平整的地面上使用也可以保持稳定 C . 凳面采用加厚600D防水牛筋布，支腿采用2cm厚度的钢管，凳面与支腿采用倒扣加铆钉式连接，牢固可靠 D . 重量轻，携带方便，用途多样

如图所示是—款飞行汽车，它既有地面行驶的模式，又有空中飞行模式，但是价格昂贵还没进入民用领域。下列关于该车说法正确的是（）

A . 改变了传统的只有地面行驶模式，体现技术创新性 B . 汽车的载客量与普通轿车相同，体现了技术目的性 C . 还未进入民用领域，价格高，体现了技术的两面性 D . 既能地面行驶的，又有空中飞行模式，体现了技术的综合性

如图所示为普通宾馆的房间门，门上装有门锁。在门锁的上方 A 处通常会装一个门扣，当门扣扣合，门锁打开时，房内的人可以通过打开的门缝了解外人，同时可以防止外人未经同意强行闯入。门扣由两部分组成，其中一部分安装在门框上，如右上图所示。使用时，通过链头与另一部分连接扣合，链头尺寸如右下图所示。根据上述功能描述，现提供钢板若干，请你设计门扣的另一部分（即安装在门板上部分），要求如下：

A.设计的结构与给定的链头能轻松扣合与打开；

B.门扣要有足够的强度。

请根据上述设计要求，完成以下任务：

（1）画出门扣如何实现扣合与打开且容易安装，必要时可用文字说明；
（2）在设计草图中标注连接结构的主要尺寸；
（3）门扣安装在门框与门板上适合使用哪种标准件（）

A . 紧定螺钉 B . 平头螺钉 C . 铁钉 D . 自攻螺钉
（4）门扣安装上之后需要进行技术试验，以下试验中不合理的是（在①合上门扣，打开门锁，施加一定的力推门，观察门扣能否承受；②测试链头与设计部分连接扣合是否方便操作；③合上门扣与门锁，用一定的力推门，观察门锁能否承受中选择一项，将序号填写在横线处）。

如图所示是某城市广场的“钢琴楼梯”，楼梯台阶黑白相间，当人踩到上面时会发出音乐声。下列设计该楼梯时考虑的因素中，不属于使用者的因素是（）

A . 楼梯总的高度 B . 楼梯台阶的颜色 C . 楼梯台阶的高度 D . 踩到台阶上时发出的音乐声

系统设计应考虑的主要问题是（）

①系统设计的目的

②系统设计的要求

③系统各部分之间的相互联系和相互作用

④系统设计方案的优化

A . ①②③④ B . ②③④ C . ①②③ D . ①④③
