如图所示是一款电热鞋，内部装有充电锂电池和发热丝。为了实现电热鞋内部的自动恒温控制，小马同学设计了以下方案，其中较合理的是（）

A . 设置定时开关，通过设定加热时间调节发热丝的发热量 B . 通过转换开关接入大小不同的降压电阻，调节发热丝的发热量 C . 增加温度传感器，根据鞋内温度的变化，通过控制器调节发热丝的功率 D . 增大锂电池容量，根据锂电池剩余电量，通过控制器调节发热丝的功率

如图所示的平口钳，钳头有齿口和铡口，当齿口用来紧固螺母、铡口铡断钢丝时，构件的受力形式分别是（）

A . 受剪切，受压 B . 受压，受剪切 C . 受扭转，受压 D . 受扭转，受剪切

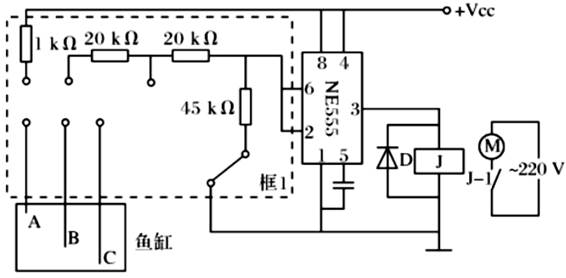

【加试题】如图所示(图1)是小林设计的鱼缸水位控制装置的部分电路。数字集成电路采用NE555集成芯片，它的输入输出关系见图中表格。要求鱼缸中的水位低于B点时，电动机抽水，鱼缸中的水位上升；水位到达A点时，电动机停止抽水。请完成以下任务：

图1

输入		输出
6脚	2脚	3脚
> Vcc	> Vcc	低电平
< Vcc	> Vcc	保持
< Vcc	< Vcc	高电平
> Vcc	< Vcc	禁用

（1）请在图1虚线框1中选择合适的接线端子，补全电路
（2）把图1中的二极管D换成一个阻值较小的电阻，则（在①不能继续保护NE555集成芯片；②能继续保护NE5集成芯片，但继电器可能不能正常工作中选择一项，将序号填写在横线处)

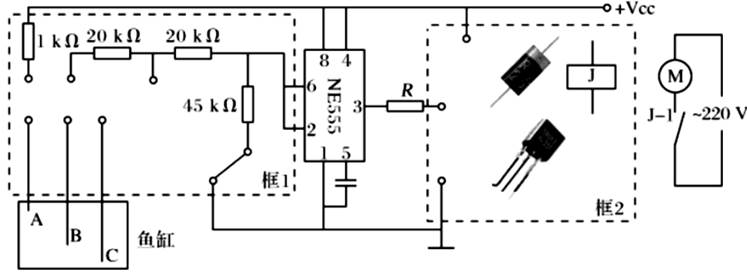

（3）小林同学对图1进行电路调试时，发现电流太小，无法驱动水泵正常工作。于是，小林用三极管控制直流继电器触点的闭合与断开，用电磁继电器的触点作为水泵的接通开关，水泵由220V交流电源供电。请你根据题目要求，在图2虚线框2中帮助小林画全电路；

图2

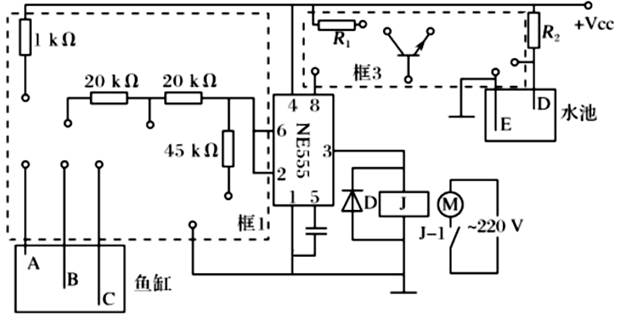

（4）如果水池中的水位低于D点，不管鱼缸中的水位在哪个位置，电动机都不抽水(电动机放在水池中)。请在图3虚线框3中选择合适的接线端子，补全电路。

图3

如图所示为一款可以放书本的凳子，设计该凳子时不需要考虑的因素是( )

A . 书本的尺寸 B . 房间的大小 C . 凳子的成本 D . 使用者的重量

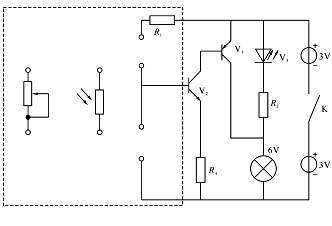

如图1所示是小张同学设计的灯的开关电路示意图。合上开关K后，按下S1后松开(电键功能：按下接通电路，松开后会弹起断开电路)，6V小灯泡点亮;再按下S2后松开，6V小灯泡熄灭。请回答以下问题：

图1

（1）先合上开关K，再按下电键S₁松开后三极管V₁、V₂和发光二极管V₃的状态分析正确的是(在①V₁导通，V₂截止，V₃点亮；②V₁截止，V₂导通，V₃熄灭;③V₁导通，V₂导通，V₃熄灭中选择合适的选项，将序号填写在横线处)
（2）为了实现6V小灯泡能在关照强度弱时自动点亮，光照强度强时自动熄灭，小张同学决定利用可变电阻和光敏电阻实现电路功能。请在虚方框内连线补全电路，使连接后的电路能实现上述功能。

将一块长方形的铁板手工加工成如图所示的形状，合理的加工流程为（）

A . 划线→弯折→锯割→钻孔→锉削 B . 划线→钻孔→锯割→锉削→弯折 C . 划线→锯割→锉削→钻孔→弯折 D . 划线→钻孔→弯折→锯割→锉削

朝鲜为了应对可能的美国军事入侵威胁，独立开发了核武器和远程运载火箭。但是由于核武器尚未开始小型化，因此无法装入载荷只有300千克的远程运载火箭中，而且由于没有远程雷达和卫星导航，其火箭命中精度很差，不足以威慑到美国本土。这说明技术具有（）

A . 两面性 B . 价值性 C . 相关性 D . 创新性

如图所示为一个47kΩ色环电阻，其中最右边一环为金色，关于该电阻的精度以及左边三个色环的颜色，以下说法中正确的是（）

A . ±5%精度，左边三个色环的颜色从左到右依次为蓝、橙、棕 B . ±5%精度，左边三个色环的颜色从左到右依次为黄、紫、橙 C . ±10%精度，左边三个色环的颜色从左到右依次为黄、蓝、紫 D . ±10%精度，左边三个色环的颜色从左到右依次为蓝、紫、橙

下列不属于金属加工工艺的是（）

A . 攻丝 B . 锉削 C . 划线 D . 刨削

如图所示是技术人员在进行房屋抗震试验。其方法是：用计算机控制大型激震器，产生6、7、8级地震的效果，测试房屋的损坏程度。该试验方法属于（）

A . 优选试验法 B . 强化试验法 C . 模拟试验法 D . 虚拟试验法

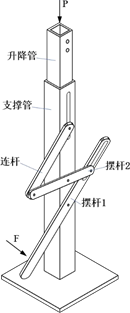

如图所示的装修辅助升降支架，下列分析中正确的是（）

A . 连杆与升降管的连接既不是刚连接，也不是饺连接 B . 图示F作用下，支架克服阻力P C . 支架克服阻力P的状态下，连杆受压 D . 摆杆1上的腰形孔可以用普通圆孔代替

在生活中，使用天然气灶烧菜时，一般都要用到抽油烟机。多数在该环境中，是采用以下流程：

点火（天然气灶）—开机（抽油烟机）—炒菜—关机（抽油烟机）—关火（天然气灶）

（1）从正确发挥抽油烟机的作用出发，这样的流程合适吗?
（2）什么样的流程才能达到优化的目的?

如图所示是某品牌的可视智能手写多功能键盘，下列关于该系统设计的分析中不正确的是（）

A . 键盘采用国内出色的机械红轴，输入方便、迅速，体现了系统的目的性 B . 手写区域使用时间增长，识别误差逐渐增大，体现了系统的动态性 C . 智能识别技术的发展为该智能键盘的设计提供了更广的发展空间 D . 设计该键盘时，既要考虑键盘的功能，也要兼顾手写的流畅程度，体现了系统分析的整体性原则

小明用面包板和电子元器件搭建如图所示电路进行测试，发现无论光线如何变化，发光二极管V₁始终不亮。以下的原因，可能的是（）

A . 光敏电阻引脚与面包板虚接 B . R₂电阻与面包板虚接 C . 可变电阻器R_p与面包板虚接 D . 三极管内部击穿短接

小明想把如图所示的木板安装到墙上作为小书桌使用，要求木板使用时能水平放置，不用时收起，现提出下列结构方案，其中不合理的是（）

A .

B .

C .

D .

如图所示是汽车水箱缺水报警电路原理示意图，缺水时蜂鸣器发声。使用的集成电路是NE555，其中当3脚输出低电平时，7脚也输出低电平。请仔细分析电路，完成下列问题。

（1）当水位处于A点以上时，三极管Ｖ1处于状态。（在①截止；②饱和中选择一项将序号填入横线中）。此时发光二极管D1。（在①发光；②不发光中选择一项将序号填入横线中）。
（2）当缺水时，555集成电路3脚输出。（在①低电平；②高电平中选择一项将序号填入横线中）。
（3）使用一段时间后，发现三极管Ｖ1被击穿，但手头只有一只ＰＮＰ型的三极管，请你在下图中将ＰＮＰ型三极管和电阻Ｒ3与图中a、b、c、d四点正确连接，使电路实现原有的功能。
（4）在更换元件时要进行焊接。以下关于焊接的说法中，不正确的是（）

A . 焊点若过大是因为焊锡给的太多 B . 电烙铁反握操作，动作稳定，长时间操作不宜疲劳 C . 元件焊错了要用锉刀把焊点锉掉后再重新焊 D . 焊接时应先移开焊料（量够即移）再移开烙铁

没有采用方案构思法中的模仿法的是（）

A . 由丝茅草锋利的小锯齿发明锯子 B . 研究袋鼠的运动形式发明了无轮汽车(跳跃机) C . 用红外敏感材料造出夜视镜 D . 鹰眼成像原理仿制出自动调焦摄像头

小明准备在通用技术实践教室用大小合适的钢板加工如图所示的工件，实践室台钻最大钻径直径是13mm。图中漏标的尺寸共有（）

A . 1 处 B . 2 处 C . 3 处 D . 4 处

如图所示是一款可以帮助聋哑人“说话”的电子手套，能解读手势动作，并通过扬声器将对应的词语或短句“说”出来。从技术的性质角度分析，以下说法中正确的是（）

A . 该手套专供聋哑人使用，体现了技术的专利性 B . 该手套的设计制作运用了电子学、计算机科学、人机工程学等方面的知识，体现了技术的综合性 C . 该手套无法识别某些手势动作，体现了技术的两面性 D . 该手套可帮助聋哑人“说话”，体现了技术保护人的作用

如图所示是某仓储运货工作示意图，运货车的工作过程是：当传感器检测到车上的载货量达到设定值时，控制电路控制电机转动，车驶向卸货平台；当车上的限位开关接触到卸货平台，电机停止转动，车停下等待卸货；当传感器检测到货物被卸，电机反向转动，车返回装货平台。下列关于该控制系统的分析中正确的是（）

A . 该控制系统的输入量是货物 B . 该控制系统的被控对象是卸货平台 C . 该控制系统的控制量是电机的转速 D . 载货量太多是该控制系统的干扰因素
