18岁的高三学生周浩发现市场上存在“注水肉”砚象，经过一年多的努力，设计发明了一种测定仪器，只要往肉里一插，马上就让“注水肉”现形。他的根据是肉和水都是导电体，但导电率不同。他边试验边改进，最终制作出了这台测试仪。试分析他主要经历了哪些设计环节？（）

A . 发现与明确问题，制定设计方案 B . 制作模型或原型 C . 测试、评估和优化，产品的使用、说明 D . 经历了以上全部环节

如图所示是四色环电阻及色环颜色，其中金色表示允许误差为±5%，色环颜色对应的数字如表所示，该电阻表示的阻值为（）

颜色	有效数字	幂指数（倍率）
黄	4	×10000
紫	7	×10000000
红	2	×100

A . 470Ω B . 4.7kΩ C . 270kΩ D . 27kΩ

下列关于钻孔操作中，说法正确的是（）

A . 夹持工件可用台虎钳，但须拧紧锁紧手柄 B . 可用样冲在钻孔处划上十字线，并在十字线的交点用样冲冲眼 C . 钻孔后为提高内壁精度，可用圆锉锉削内壁 D . 钻孔时要锁紧锁定手柄，并旋转进给手柄

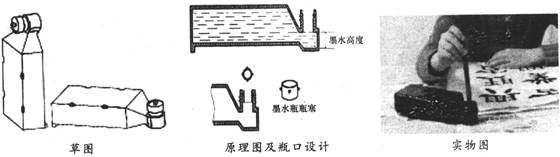

某同学为了解决人们倒墨水浪费的问题，设计如下弯头瓶口墨水瓶，以下设计分析中不合理的是( )

A . 把墨水瓶设计成弯头瓶口，即可卧式使用，又可立式运输 B . 此设计避免占用其它容器，不用将墨水倒出，避免不必要的浪费 C . 设计高壁回墨架，保证蘸墨时墨不留出瓶口外 D . 由图可看出，该墨水瓶是用挤压的方式出墨

如图所示是某同学设计的光控电路图，针对该电路以下关于发光二极管状态的说法中，正确的是（）

A . 发光二极管白天一定不亮晚上一定亮 B . 发光二极管白天一定亮晚上一定不亮 C . 发光二极管晚上肯定亮 D . 发光二极管白天肯定不亮

如图所示电动自行车的尺寸中，不是从人机关系中人体静态尺寸和动态尺寸的角度考虑的是( )

A . 1000 B . 600 C . 550 D . 500

测量一个光敏传感器的阻值，应在电路中（）

A . 并联一个电阻 B . 串联一个电阻 C . 串联一个电源 D . 并联一个电容

经调查统计平均每天使用前置摄像头约150次，该公司进行了50万次连续不间断的前置摄像头升降测试，以保证其5年的耐用性。该试验方法属于（）

A . 模拟试验法 B . 优选试验法 C . 强化试验法 D . 移植试验法

如图所示为机械传动机构，当杆1受F作用力时，下面分析正确的是（）

（杆3为竖杆，杆4为最短斜杆）

A . 杆1受弯曲、杆2受拉、杆3受压、杆4顺时针运转 B . 杆1受弯曲、杆2受压、杆3受拉、杆4顺时针运转 C . 杆1受弯曲、杆2受压、杆3受拉、杆4逆时针运转 D . 杆1受扭转、杆2受压、杆3受压、杆4逆时针运转

如图所示是一款手电棒，采用微型锂电池技术，体积小巧，直径为3毫米，长度为20毫米。下列关于该款手电棒分析与评价中，不正确的是（）

A . 该设计离不开锂电池技术的发展 B . 外壳采用橡胶材质，拿起来非常柔软，实现了人机关系的舒适目标 C . 只需轻轻地触碰头部就可以实现灯的开与关，实现了人机关系的高效目标 D . 在晚上，可以作为家里的小夜灯，实现了人机关系的信息交互

我们常用的A形梯不采用铅合金片，而是采用长方形截面的构件，这说明以下哪能个因素（）影响着结构的强度？

A . 材料 B . 形状 C . 构件 D . 连接方式

如图所示为汽车后窗玻璃自动除湿装置原理图。R_H为设置在后窗玻璃上湿度传感器，R_L为嵌入在玻璃中的加热电阻丝。根据上述描述完成问题

（1）用指针式万用表对电路及元件进行检测，下列测试方法和测试结果正确的是（）

A . 继电器J吸合时，测得C点对地电位值为0.7V B . 闭合开关K测量R1阻值时，不需要考虑红黑表笔的接触位置 C . 继电器J吸合时，测量R4电压，红表笔接A点黑表笔接C点 D . 电路焊接前，检测二极管正向阻值时，红表笔接正极黑表笔接负极
（2）分析汽车后窗玻璃自动除湿装置工作原理，下列说法不正确的是（）

A . R_H随着湿度变大阻值变小 B . 随着湿度变大，A，B点电位差变小 C . 改变R₄值，可改变湿度设定值 D . VT₁截止时，A点处于高电位

如图所示为小陶同学设计的智能小车，超声波传感器需要通过支架固定在车身上，并保持探头水平向前的状态（如图甲所示），请你帮助他继续完成设计，在虚框位置设计一款超声波传感器支架，超声波传感器的尺寸规格如图乙所示，制作支架的材料为厚度2mm的铝板，其他配件自选。设计要求如下：

A.超声波传感器与支架的连接牢固可靠，车子变速时不易掉落；

B．支架与车身之间采用直径为2mm的螺栓螺母连接,车身宽度为70mm，并预留安装孔；

C.支架不能遮挡住超声波传感器前方的发送器与接收器；

D.超声波传感器与车身之间的距离为20mm。

（1）画出支架的设计草图（小车及超声波传感器可以不画），必要时可用文字说明；
（2）在设计草图上标注支架的主要尺寸；
（3）考虑到小车行驶时，超声波传感器的振动会给小车的控制带来干扰，以下措施合理的是（在①在螺栓螺母中间放置平垫圈；②在螺栓螺母中间放置橡胶垫圈；③在螺母外侧再拧上一颗螺母中选择一项，将序号填写在横线处）；

如图所示是某公司生产的手提式干粉灭火器，最大工作压力是1.4MPa，瓶体出厂前需要进行2.1MPa耐压试验。该试验的主要方法属于（）

A . 虚拟试验法 B . 移植试验法 C . 强化试验法 D . 模拟试验法

将一块厚度为2mm，大小合适的钢板加工成如图所示的工件，完成问题。

（1）要加工该工件，以下的操作，不合理的是（）

A . 划线时，划针要紧贴导向工具，一次完成 B . 钻孔前要用划规划出圆后，再在圆心处用样冲冲眼 C . 锯割薄钢板，一般选用锯齿比较小的锯条 D . 钻孔不能用手直接夹持，一般采用平口钳或手钳
（2）以下加工流程中合理的是（）

A . 划线 → 锯割 → 弯折 → 钻孔 → 锉削 B . 划线 → 钻孔 → 锯割 → 锉削→ 弯折 C . 划线 → 钻孔 → 锯割 → 弯折 → 锉削 D . 划线 → 锯割 → 钻孔 → 锉削 → 弯折

从结构稳固性的角度分析，下列关于公园坐凳（坐凳靠背下方的凳腿与地面之间皆采用刚连接）的设计方案中，最合理的是（）

A .

B .

C .

D .

如图所示是一个简易的光控灯电路。合上开关K，电路工作，当外界光线暗到一定的程度时，R_g阻值很大，LED灯亮；当外界光线亮到一定的程度时，R_g阻值很小，LED灯灭。分析该电子控制电路，回答以下问题：

（1）电路图中的V₁和V₂的型号是（在A .一样；B .不一样中选择一项），图中三极管V₂的类型是（在A .NPN型；B .PNP型中选择一项）。
（2）当外界光线很亮时，三极管V₁处于状态（在A .导通；B .截止中选择一项），三极管V₂处于状态（在A .导通；B .截止中选择一项），LED灯（在A .亮；B .灭中选择一项）。
（3）正确安装电路后，发现电路工作不正常，测得V₁的基极处的电压接近0，可能存在的故障是（在A .R_g短路；B .R₂短路中选择一项）。
（4）电路正确安装后，调试中发现外界光线很亮了，LED灯不灭，合理的调整方法是（在A .R₁阻值调大；B .R₁阻值调小中选择一项），且应调节R₁的滑动触头（在A .向上；B .向下中选择一项）。

如图所示是一种拉力装置示意图。在力F作用下，滑杆1的移动通过连杆1带动摆杆摆动；摆杆的摆动通过连杆2带动滑杆2的移动从而克服阻力P。此时在力F作用下，滑杆1、连杆1、连杆2、滑杆2平衡块的主要受力形式是（）

A . 滑杆1受弯曲与受压、连杆1受压、连杆2受拉、滑杆2受弯曲与受拉 B . 滑杆1受弯曲与受拉、连杆1受拉、连杆2受拉、滑杆2受弯曲与受拉 C . 滑杆1受弯曲与受压、连杆1受压、连杆2受压、滑杆2受弯曲与受压 D . 滑杆1受弯曲与受压、连杆1受拉、连杆2受压、滑杆2受弯曲与受压

如图所示，请根据技术图样的相关知识，补全下面三视图中所缺的线。

在汽车仿真人体碰撞试验中，通过高速摄像机以及各种传感器收集信息，并在计算机中相应软进行各种数据统计和分析。汽车仿真人碰撞试验方法属于（）

A . 优选试验法 B . 模拟试验法 C . 虚拟试验法 D . 强化试验法
