大头贴因其拍的照片生动活泼，灵活多样而深受同学们的喜爱。如果再给它配一个精美有个性的相架那就更能展现自己的风采，下面就请你给你自己的大头贴照片设计一个相架。

（1）首先综合考虑人、物、环境三个方面，提出设计应主要考虑的因素：
（2）请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。并用草图及必要的文字说明你的方案
（3）请给你设计的产品出具“一份产品使用说明书”。

沃尔沃最近推出了一款便携式充气儿童安全座椅，下列关于该产品的设计分析与评价不正确的是（）

A . 放气后体积小，方便运输，考虑设计的经济原则 B . 采用真皮制做，主要是从“物”的角度考虑的 C . 座椅自带充气泵，可由蓝牙远程控制充放气，符合设计的创新原则 D . 座椅充气后柔软舒适，考虑了人的心理需求

如图所示是一款蹦蹦床。下列关于该产品的设计分析和评价中不正确的是（）

A . 采用加粗加厚框架材料，主要考虑了物的因素 B . 该蹦蹦床，减音降噪，主要考虑了人的因素 C . 可以折叠收纳，主要考虑了环境的因素 D . 扶手升级到双边固定扶手，体现了设计的安全原则

如图所示是光触媒捕蚊器，它能模仿人体呼吸、体温来吸引蚊子，然后将其消灭。设计光触媒捕蚊器时要考虑的因素很多，以下设计分析中是从“人”的角度分析的是：（）

A . 采用节能光源，节省电能 B . 根据普通家庭使用的特点，不能占用太大的空间 C . 产品的外观有独特的东方风格，放在家中可以当作漂亮的装饰品 D . 和传统电击蚊香相比，更加安全，尤其适合有儿童的家庭使用

如图所示是一款双把手弯刀，它能方便迅速切一些质地坚硬的蔬菜或水果，降低划伤手指的可能。而可折叠的把手可防止锋利的刀片生锈以及造成意外伤害。设计该产品时，以下因素中从“环境”的角度考虑的是（）

A . 刀刃的厚度 B . 常人的握力 C . 蔬菜或水果的硬度 D . 刀柄的大小

如图所示为一款钢丝钳，设计该产品时，以下因素中主要是从“物”的角度考虑的是（）

A . 钳口的硬度 B . 手柄橡胶套的手感 C . 钢丝钳操作的顺滑性 D . 钢丝的直径

如图所示是一款无线便携式鼠标，方便商务人士使用。该鼠标采用饱满的流线大尺寸设计，左右对称，符合人体工程学，左右手用户都适用：内附高性能AA型电池，续航时间超长，可达18个月；微型即插即用接收器，可插入USB端口或收存于鼠标内，以下有关设计分析和技术试验的说法中，错误的是（）

A . 采用左右对称的人体工程学设计，主要从“人”的角度考虑 B . 超长的续航能力设计，保障电量充足，主要从“物”的角度考虑 C . 该产品设计完成后，需要将微型接收器插入USB端口，进行无线连接检测 D . 该产品设计完成后，需要进行鼠标内附AA型电池的安全性试验

如图所示为一款便携果汁机，下列关于该产品的设计分析和评价，不正确的是（）

A . 果汁机外形小巧，可随身携带，符合设计的实用原则 B . 电动机和果汁杯分体设计，符合设计的技术规范原则 C . 电机空转时的断电保护设计，主要是从“物”的角度考虑 D . 采用双电池延长续航时间，主要是从“环境”的角度考虑

如图所示是一款可以折叠的手机，其柔性屏可以从中间折叠，体积小，便于存放，展开后又能实现电脑屏幕级操作，下列有关说法不合理的是（）

A . 需要双手进行折叠，只是满足了普通人群的需求 B . 折叠后不影响阅读，体现了人机关系的高效目标 C . 折叠后拍照，正反都有图像，体现了较好的信息交互 D . 折叠结构的设计主要考虑了设计分析中“人”和“环境”的因素

如图所示是一款便携式折叠椅，下列对折叠椅的设计分析和评价中，不正确的是（）

A . 既可作坐垫又可作椅子，符合设计的实用原则 B . 支架问采用松铆连接，主要是从“物”的角度考虑的 C . 为了便于携带及保证强度，要选择质量轻、强度高的材料 D . 折叠或打开需要双手操作，既考虑普通人群又考虑了特殊人群

如图所示是常见的课桌椅，请完成以下任务。

（1）该课桌的设计中，主要从环境角度考虑的是(在“A .桌腿之间用横档连接；B .四个桌脚增加防滑垫；C .采用调节螺丝调节高度”中选择一项，将序号填入横线处)；
（2）该课桌椅高度调节采用的是调节孔而不是滑动槽，最主要的原因是(在“A .制作调节孔比制作滑动槽工艺上要方便简单；B .调节孔比滑动槽调节难度大，防止学生私自调节；C .调节孔比滑动槽固定更牢固；D .市场上课桌椅均采用调节孔，这是一种技术规范”中选择一项，将序号填入横线处)；
（3）合理的设置椅面到地面、椅面到桌面、课桌与椅子之间的距离，使用时可让使用者的身体处于自然、放松的状态，可以实现人机关系的目标(在“A .高效； B .健康；C .舒适；D .安全”中选择一项，将序号填入横线处)；
（4）椅子高度调节采用调节孔的形式，则上、下两部分之间应采用(在“A .铰连接；B .刚连接”中选择一项，将序号填入横线处)；
（5）现要求检测椅子稳定性，如图所示在椅子的不同位置施加不同方向的力，则用于稳定性试验最合理的是(在“A .③；B .同时施加②和③；C .同时施加③和⑤”中选择一项，将序号填入横线处)；用于强度试验最合理的是 (在“A .①；B .②；C .④；D .⑤”中选择一项，将序号填入横线处)。

掌上削皮器可像戒指那样套在手指上工作，厚厚的橡皮垫保护手指和手掌不被刀刃割伤，削皮过程中也会觉得舒适安全。在对掌上削皮器进行设计分析时要了解的是：（）。

A . 美观、实用、经济 B . 高效、健康、舒适 C . 结构、功能、安全性 D . 人的手、削皮器、使用环境

疫情期间，学校餐桌上放置了如图 1 所示的塑料隔板。小明在就餐时发现隔板容易因碰撞而翻到。现请你帮助小明设计一个隔板与桌子之间的连接件，具体要求如下：

A.原隔板的一侧已经增加了如图 2 所示的塑料钉，供连接时使用，具体尺寸如图 3 所示；

B.连接件能可靠固定在桌面上，但不能破坏桌面，桌面厚度为 30mm；
C.不需要其他任何辅助工具与辅件就能实现隔板的固定与拆卸；
D.结构简单，操作方便。

现提供2mm厚的钢板，根据设计要求，完成以下任务：

（1）在制定设计方案前，需要明确设计的限制因素。以下不属于设计限制因素的是（在 A .桌面的厚度；B .塑料钉的大小；C .桌子的长度；D .塑料钉的位置中选择合适的选项，将序号填入横线处）；
（2）小明在方案设计时提出以下分析，其中不属于“物”角度进行分析的是（在A .固定在桌面上；B .结构稳固可靠；C .钢板制作中选择合适的选项，将序号填入横线处）；
（3） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注主要尺寸；
（4）安装隔板后，小明进行了以下试验，其中不合理的是（选择合适的选项，将序号填入横线处）；

A . 在隔板上侧中央位置向下施加一定的压力，观察隔板是否损坏； B . 在隔板上施加水平力，观察隔板是否翻到； C . 拆卸试验，观察操作是否方便

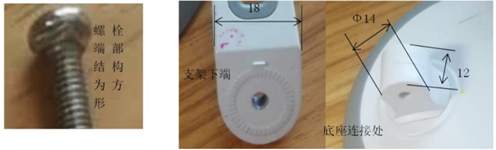

小明网课期间一直都用平板电脑在上课，一次不小心把平板夹掉地上，中间连接处断了，原来连接处是塑料部件，一摔就折断了，其他部分都是厚实较重的金属结构，一点问题都没有，他打算利用方形铝块自己设计并制作一个连接件，用于修复平板夹。请你帮助小明设计该装置的连接部分，设计要求如下：

A．仅设计中间连接处，原来的部分不做改动，上下两处的圆孔大小都是5毫米，其他相关尺寸见图；

B．新设计的部件要光滑，连接后能使支架实现左右方向30度的角度调整；

C．不用的时候能够向底座折叠，放入盒子；

D．设计要美观。

请完成以下任务：

（1）小明查看了说明书，夹抓调节范围为50-100mm，该尺寸设计主要考虑了的因素(在“A ．物；B ．人；C ．环境；D ．人的动态尺寸”中选择合适的选项，将序号填入下划线处)；
（2）小明观察到支架杆中间是长槽孔，你认为开孔的主要目的是 (在“A ．美观；B ．稳定性；C ．强度要求”中选择合适的选项，将序号填入下划线处)；
（3） ①画出连接处设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸；
（4）小明制作完成后，进行如下技术试验，有关说法最合理的是 (选择合适的选项填入下划线处)。

A . 调节好角度，小明在支架上挂了5瓶500ml矿泉水，属于强化试验法，需要做； B . 组装好各部件后，小明放上平板电脑，然后调节左右和上下角度，模拟试验法，需要做； C . 组装好各部件后，小明不断调节左右和上下角度，直到它损坏，强化试验法，需要做。

如图所示是一款家用折叠购物篮，采用高强度环保材料，一次性的容纳能力远超各种购物袋，平时不用了就折叠起来放进柜子里，也不占用什么地方。下列关于该购物篮的设计分析和评价的说法错误的是（）

A . 采用高强度环保材料，主要考虑了“物”的因素 B . 设计成可折叠结构，主要考虑了“环境”的因素 C . 一次性可容纳很多物品，符合设计的实用原则 D . 可代替塑料购物袋，符合设计的可持续发展原则

如图所示为一块新型护士表，查看时间方便，造型美观，色彩鲜艳，受到众多护士的喜爱。下列对该护士表的设计分析和评价中，错误的是（）

A . 采用倒立表盘主要是从“物”的角度来考虑的 B . 造型美观，色彩鲜艳主要是从“人”的角度来考虑的 C . 该护士表的设计主要考虑了特殊人群 D . 考虑到工作环境的特殊性，该护士表的外壳应选用柔软、抑菌的材料

如图1所示为小明设计的高铁检票口结构示意图，主要由检票口、门闸柜、门闸板等部分组成。检票口门闸在每一次检票成功之后放行一次。门闸板驱动部分（如图2）由装在门闸柜内部的导轨及门闸板构成，门闸板的伸出和收回由电机（如图3）驱动，请你根据题目要求帮助小明设计电机与门闸板的机械传动部分，设计要求如下：

A.传动部分能带动门闸板左右移动，实现门闸板的伸出和收回；

B.采用小型减速电机驱动，要求电机转动一圈完成一次伸出和收回；

C.门闸板从门闸柜伸出的长度至少30cm；

D.材料自选。

（1）检票口检测系统工作过程中，控制电路检测车票信息之后驱动门闸板放行，该控制方式属于（在“A .开环控制；B .闭环控制”中选择合适的选项，将序号填入横线处）；
（2）设计要求提出门闸板从门闸柜伸出的长度至少 30cm，主要考虑了（在“A .人；B . 物；C .环境”中选择合适的选项，将序号填入横线处）；
（3）下列不属于设计该机械传动部分的限制条件的是（在“A .设计者的设计能力；B . 门闸板的安装孔间距 200mm；C .电机的转速；D .门闸板的伸出长度 30cm”中选择合适的选项，将序号填入横线处）；
（4） ①画出机械传动部分的设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸。

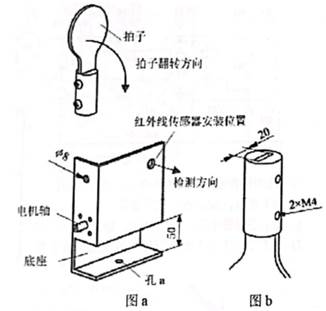

小明发现夏天在教室里学习容易犯困，于是他想设计一个防趴神器，可以安装在不同厚度桌面的边缘，当红外传感器检测到学生趴到桌子上时，通过电机转动来带动拍子从竖直位置向下翻转，起到提醒的作用。如图a所示，电机已经安装在铁制底座上。如图b所示拍子的安装孔宽为20mm，连接件与安装孔连接。请你帮助小明完成该装置的机械连接部分的设计，设计要求如下：

①拍子能实现绕底座上φ8的圆孔上下翻转；

②电机只能单向转动；

③材料选用厚度为3mm的钢板。

请完成以下任务：

（1）防趴神器底座的安装槽宽度不小于50mm，主要考虑了的因素(在“ A .物；B .人；C .环境”中选择合适的选项，将序号填入横线处)；
（2）安装底座的孔a属于 (在“A .螺纹孔；B .光孔”中选择合适的选项，将序号填入横线处)；
（3） ①画出机械连接部分的设计草图，必要时可用文字说明：
②在设计草图上标注连接件的主要尺寸。
（4）如图c所示电机轴内有M5右旋螺纹孔(沿箭头方向观察，顺时针旋紧螺钉)，如果使用螺钉将设计好的连接部分与电机轴连接，为保证防趴神器使用过程中连接件与电机轴不松动，电机的旋转方向应设定为 (在 “A .顺时针；B .逆时针”中选择合适的选项，将序号填入横线处)；

如图所示为一款婴儿奶瓶消毒紫外线杀菌二合一消毒器，设计此消毒器主要考虑的因素有：①有粉色、蓝色、绿色、红色、白色五个颜色可选；②顶部飞利浦双管灯，侧面飞利浦UVC灯珠；③升级PTC陶瓷加热系统，快速烘干箱内物品不损坏物体材质；④贴心上开盖，拿取不弯腰⑤12L大容量，更能装⑥LED灯夜灯，方便夜间拿取。

（1）以上分析中，主要从“人”的角度进行分析的是（）

A . ①④⑥ B . ①②④⑥ C . ②③⑤ D . ①③④⑥
（2）对消毒器进行综合评价，根据评价坐标图，以下分析中合理的是（）

A . 评价的依据是设计的一般原则 B . 该产品的成本很高 C . 这是针对最终产品的评价 D . 该产品集奶瓶消毒紫外线杀菌二合一于一体，功能强大

如图所示是小明制作的“无电冰箱”，由塑料饭盒、钻孔的塑料保鲜盒和吸水海绵构成，通过水分蒸发实现降温。请完成以下任务：

（1）下列分析中不正确的是(A .“无电冰箱”没有普通冰箱制冷效果好，体现了技术的两面性；B .“无电冰箱”实现了降温功能，体现了技术的目的性； C .设计该“无电冰箱”时涉及热力学、材料、加工工艺等方面的知识，体现了技术的综合性)；
（2） “无电冰箱”适合在户外无电情况下使用，主要是从的角度考虑的 (A .人；B .物；C .环境)；
（3）方案构思时受到了“出汗后被风吹很凉爽"的启发，该构思方法属于(A .草图法；B .联想法；C .模仿法；D .奇特性构思法)；
（4）设计时先确定整体功能要求，再考虑所需部件，这符合系统分析的 (A .整体性原则：B .综合性原则；C .科学性原则)；
（5）使用中发现降温效果一般，下列优化方案中不合理的是 (A .适当增加保鲜盒圆孔数量；B .选用光线吸收率较高的黑色保鲜盒；C .选用导热性更好的不锈钢饭盒)；
（6）小明把温度计连同水果放入饭盒中，再将“无电冰箱”整体放置于室外，一段时间后对比饭盒内部与室外的温差，检测降温效果。该试验方法属于 (A .模拟试验法；B .移植试验法；C .强化试验法)。
