产品设计分析的三个要素知识点题库

如图所示是一款背包式手推婴儿车。下列关于该产品的设计分析和评价中不正确的是（）

A . 结构新颖，符合设计的创新原则 B . 可折叠成背包形式，主要考虑了人的因素 C . 用铰连接实现折叠，主要考虑了物的因素 D . 展开后的宽度和高度要适当，主要考虑了环境的因素

如图所示的旅行箱，拉出拉杆、支撑杆以及缓冲座椅衬即为四轮儿童座椅。请根据图示及描述回答以下问题。

（1）该旅行箱具备儿童座椅的功能，让儿童坐在上面，推着走，大人、小孩都轻松。其设计主要体现了技术具有的作用（在 A ．保护人；B ．解放人；C ．发展人中选择合适的选项，将序号填入横线处）；
（2）构思该旅行箱的结构方案时，不需要考虑的是、（在 A ．儿童能稳定坐在座椅上；B ．使儿童坐得舒适；C ．旅行箱支撑结构；D ．箱子的颜色；E ．旅行箱内部的结构；F ．万向轮使用的寿命中选择合适的选项，将序号填入横线处）；
（3）图中横档与两支撑杆的连接方式为（在A ．刚连接；B ．铰连接中选择合适的选项，将序号填入横线处)；
（4）以下关于旅行箱的试验方案中不合理的是、（在 A．拉出支撑杆，前后推、拉旅行箱以测试结构是否稳定；B．拉出支撑杆，转动旅行箱，测试转向是否方便；C．长时间推动旅行箱，测试万向轮的使用寿命；D．让较重的儿童坐在座位上并快速推动旅行箱，测试横档是否牢固中选择合适的选项，将序号填入横线处)。

如图所示是一款指甲修剪器，通过360°的旋转式修剪，在高速转动下将指甲化作粉末。下列对指甲修剪器的设计分析和评价中，不合理的是（）

A . 可以快速修剪指甲，主要考虑了人的因素 B . 内置收纳指甲屑的小“垃圾箱”，防止指甲粉末散落，主要考虑了环境的因素 C . 可以将指甲修饰成圆润、平滑、尖尖等造型，符合设计的美观原则 D . 使用USB数据线即可连接充电，体现设计的技术规范原则

如图所示，用固定在墙上的三角支架ABC放置空调室外机。请完成以下任务：

（1）设计三角支架ABC时，提出以下要求，其中不是从环境角度考虑的是(在A .支架设计成三角形结构；B .支架所用的材料经过烤蓝处理，不易生锈；C .支架AB边靠近B端有孔，靠近A端有腰形槽，以适合不同规格的空调安装中选择合适的选项，将序号填入横线处)；
（2）若该支架所用的材料为角铁，则AB，AC，BC之间的连接宜采用(在A .铆接；B .榫接；C .焊接中选择合适的选项，将序号填写在横线处)；
（3）该支架与墙壁之间最好选用固定(在下列选项中选出正确的选项，将序号填写在横线处)；
（4）支架与墙壁之间的连接件除受拉外，还受到(在A .受弯曲；B .受扭转；C .受剪切中选择合适的选项，将序号填写在横线处)；
（5）为了拧紧支架与墙壁之间的连接件，用到的合适工具是（）
（6）如果支架与墙壁之间的处连接件松脱，则支架会绕C点倾，为了安全，室外机的位置应尽量(在A .靠近；B .远离中选择合适的选项，将序号填写在横线处)墙壁。

如图是一款测力矩扳手，可以通过扳手下端的扭力调节锁，快速调节施力大小，并可通过中部的微调装置进行精细调节；中部的显示屏在禁锢螺栓时可显示所施加的力矩值，前端的接头可以更换，以适应不同螺栓。下列说法中不恰当的是（）

A . 通过扳手下端的扭力调节锁，快速调节施力大小，实现了人机关系的高效目标 B . 中部的显示屏在禁锢螺栓时可显示所施加的力矩值，考虑了信息交互的需要，体现了设计的一般原则中的目的性原则 C . 前端的接头可以更换，以适应不同规格的螺栓，主要从设计分析中环境方面考虑 D . 测力矩扳手的手柄处尺寸大小合适，考虑了静态的人和动态的人

如图所示为背包式自行车，下列关天该产品的设计分析和评价中不正确的是（）

A . 结构新颖，符合设计的创新原则 B . 轻质材料制作，主要考虑了人的因素 C . 用铰连接实现折叠，主要考虑了物的因素 D . 折叠后背包的宽度和高度要适当，主要考虑了环境的因素

如图所示是专为儿童设计的行李箱。从人机关系和设计分析的角度考虑，下列说法不合理的是（）

A . 外观采用儿童酷爱的新潮卡通造型，主要考虑“物”的因素 B . 结构设计成既可装衣物还可变坐骑的铰连接方式，主要从“物”的因素考虑 C . 基于平坦路面的使用而选用了小车轮的分析，主要考虑“环境”的因素 D . 采用轻质材料，旅途中使用不易感觉疲劳，实现了舒适、健康目标

如图所示是一款随身扬声器，外形的设计能使其本身不同方位的声音定位效果非常出色，戴着看VR视频或玩VR游戏时效果会更佳，但不适宜长时间佩戴。以下关于该扬声器的说法中正确的是（）

A . 具备一般音响的功能，但不具备覆盖式耳机隔绝外界噪音的功能，所以该产品没有体现技术的创新性 B . 戴着看VR视频或玩VR游戏时效果更佳，体现了技术的综合性 C . 未考虑特殊人群的需要，还有很大的改进空间 D . 计算机三维绘图技术在该产品设计制作中的应用非常广泛，体现了设计是技术的平台

如图所示一款水中摄像机，整体重量轻巧便携，只有800克重，采用无线操控，潜水深度可达5米，可满足不同深度水下摄影的需求，下列说法中不正确的是（）

A . 造型可爱，考虑了人的心理需要，体现了设计一般原则中的实用原则 B . 进行防水测试，可以采用模拟试验法和强化试验法 C . 通过手机APP 控制机器鱼，实现了高效目标 D . 能够在不同的深度拍摄不同的画面，考虑了特殊人群的需要

如图所示是一款钢木座椅。以下关于这款座椅的设计分析与评价，不正确的是（）

A . 椅背设计成弧面，主要考虑“人”的因素 B . 椅面与支架之间采用螺栓与螺母连接，而非柳接，主要考虑了方便更换 C . 荷面前缘及两角呈圆弧，主要考虑了美观 D . 椅子可叠放，便于运输和存储

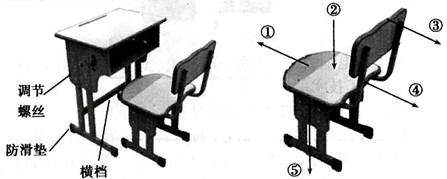

如图所示是常见的课桌椅，请完成以下任务。

（1）该课桌的设计中，主要从环境角度考虑的是(在“A .桌腿之间用横档连接；B .四个桌脚增加防滑垫；C . 采用调节螺丝调节高度”中选择一项，将序号填入横线处);
（2）该课桌椅高度调节采用的是调节孔而不是滑动槽，最主要的原因是 (在“A .制作调节孔比制作滑动槽工艺上要方便简单；B .调节孔比滑动槽调节难度大,防止学生私自调节；C .调节孔比滑动槽固定更牢固；D . 市场上课桌椅均采用调节孔，这是一种技术规范”中选择一项，将序号填入横线处)；
（3）合理地设置椅面到地面，椅面到桌面，课桌与椅子之间的距离，使用时可让使用者的身体处于自然，放松的状态，可以实现人机关系的目标（在A .高效；B .健康；C .舒适；D .安全中选择一项，将序号填入横线处）。
（4）现要求检测椅子稳固性，如图所示在椅子的不同位置施加不同方向的力，则用于稳定性试验最合理的是（在A .③；B .同时施加②和③；C .同时施加③和⑤中选择一项，将序号填入横线处）；用于强度试验最合理的是（在A .①；B .②；C .④；D .⑤中选择一项，将序号填入横线处）。

如图所示是一款移动羽毛球网架，外形简洁，高度可调，移动方便，立柱用双斜杠支撑，配有手摇式绕线器，请根据示意图和描述，完成以下任务：

（1）为更好实现防锈，网架表面采用了性能优于喷漆的静电喷塑处理，主要考虑了的因素（在 A ．物；B ．人；C ．环境中选择合适的一项，将序号填入横线处）；
（2）能在羽毛球网高度1.55m和气排球2.03之间调节，体现了设计的（在 A ．实用原则；B ．经济原则；C ．美观原则中选择合适的选项，将序号填入横线处）；
（3）下列设计是为了提高打球时网架的稳定性的设计是、（在 A ．四颗螺丝固定；B ．加粗立柱；C ．可伸缩支架；D．内部可填充沙子的加厚箱体中选择合适的选项，将序号填入横线处）；
（4）用大小合适、表面平整的厚钢板制作箱体．合理的加工流程为:A—B—C—D —E— — （在 A ．划线；B ．锯割；C ．锉削；D ．钻孔；E ．弯折；F ．表面刷光 G ．焊接中选择合适的选项，将序号填入横线处）

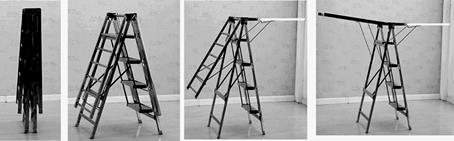

如图所示是一款多功能梯子、晾衣架两用架。下列对多功能梯子、晾衣架两用架的设计分析和评价中，不正确的是（）

A . 既可作梯子又可作晾衣架，符合设计的实用原则和创新原则 B . 支架采用松铆连接即可折叠也保证结构强度，主要是从“物”的角度考虑的 C . 支架底部使用塑料橡胶套垫，不会伤害地板，是从“环境”的角度考虑；胶套垫也可提高支架的稳定性 D . 折叠、打开即可做梯子又可做晾衣架使用，考虑到人机关系中人的动态需求

如图所示是一款被称为lumir C的LED灯，售价59美元(人民币约400元)。此灯不需要外接电源，只需要在底部点燃一根蜡烛，然后通过烛火产生的热量，使lumir C内置的热电装置自行发电，然后通过底部烛光加顶部LED灯的形式进行照明。其中顶部LED的亮度和一支蜡烛的亮度差不多。下列关于该灯的设计分析和评价的说法中不正确的是（）

A . 使用的蜡烛高度是从“物”的角度分析 B . 灯所使用的场合是从“环境”的角度分析 C . 该灯的设计符合创新原则和可持续发展原则 D . 该灯性价比较低，不太符合实用原则和经济原则

如图为一款儿童平衡车，该车主要针对幼儿设计，没有车链和脚踏，完全靠宝宝自行滑行前进，锻炼幼儿的平衡能力，宝宝需要用脚持续蹬地来提供滑行动力，是适合2-5岁宝宝的代步、运动和娱乐的工具。下面对该平衡车的分析和评价中不正确的是（）

A . 该平衡车可以克服宝宝胆怯心理，培养孩子的平衡能力，促进宝宝腿部、腰、腹、背的发育,体现技术可以发展人 B . 该平衡车的车把和坐垫高度可以调节，考虑到了人的动态尺寸 C . 坚固钢制车架，安全耐用，车头60°转向限制，防止意外侧翻，主要从“人”的角度考虑 D . 刹车专为儿童小手设计，易抓握用力小，两岁宝宝也能用，主要考虑使用者的生理特征

如图所示是一款电动平衡车。下列关于该车的设计分析和评价不正确（）

A . 采用电动助力，主要考虑了“人”的因素 B . 依靠人体重心的改变便可以实现车辆的启动、加速、减速、停止等，符合设计的实用原则 C . 与电动自行车和摩托车车轮前后排列方式不同，而是采用两轮并排固定的方式，主要考虑了“环境”的因素 D . 电动平衡车可以与手机、DV、相机等设备结合，利用其自动行走功能，成为移动拍摄平台，符合设计的创新原则

如图所示为一款小米智能电动牙刷，该牙刷可以用手机app进行各种设置。具有个性定制洁牙模式功能，时长与模式都可以自己设置。采用无锈无金属刷头，更加卫生与健康。二代磁悬浮声波马达，噪音更低，震感更小。该产品通过FDA认证，让用户用的更加放心。无线感应充电，续航能力较好，充一次可用18天。全机防水，无惧潮湿进水。根据材料描述，完成两小题。

（1）下列关于该产品的评价坐标图最合理的是（）

A . B . C . D .
（2）下列关于该产品的分析，说法不正确的是（）

A . 可以用手机app进行刷牙模式的设置体现人机关系的“高效” B . 采用无锈无金属体现人机关系的“健康” C . 全机防水，无惧进水考虑了“物”的因素 D . 刷牙模式可以个性化定制体现设计的实用原则

温室效应说明设计的发展（）

A . 应高度关注自然问题 B . 应高度关注社会问题 C . 应高度关注人文问题 D . 应高度关注社会和人文问题

如图所示的多功能豆浆机，设计此豆浆机时主要考虑的因素有：①一体式底盘加热；②人性化设计，美观舒适；③机身为钢化玻璃，耐高温；④智能安全保护，运用更安全，更舒适；⑤使用简便双层杯体，内杯为材料为304不锈钢；⑥设计者的设计能力。

以上分析中，主要从“人”的角度进行分析的是（）

A . ①②③⑥ B . ②④⑥ C . ②④ D . ③④⑤

如图所示是小明家的蔬菜大棚，温度高的时候，将薄膜从两侧底部向上翻起来，以便通风，温度低的时候，再将薄膜放下，小明看到爸爸妈妈操作很辛苦，想设计一个翻薄膜的装置，设计要求如下：

⑴能将薄膜从底部向上翻起和放下，向上翻起后形成不小于500mm的通风空隙；

⑵薄膜向上翻起和放下后，装置均能将薄膜固定住；

⑶采用减速电机驱动；

⑷材料自选。

请你帮助小明完成该装置机械部分的设计，完成以下任务：

（1）小明提出“将薄膜从底部向上翻起后形成不小于500mm的通风空隙”主要是从的角度考虑的（A .物；B .人；C .环境）；
（2）构思该装置机械部分的方案时可以不考虑的因素是（A .大棚的形状；B .大棚的长度；C .薄膜的特性；D .温度的变化）；
（3）小明构思好设计方案后，在计算机中建立装置的仿真模型，模拟实际工作状态，让模型连续反复运动，观察设计能否满足要求。小明采用的方法属于（A .模拟试验法；B .虚拟试验法；C .强化试验法）；
（4）画出该装置机械部分的设计草图（对称机构只需画出一侧，电机用方框表示），必要时用文字说明；
（5）在设计草图上标注主要尺寸。
