交流电的最大值与有效值 知识点题库

下列关于交流电的说法中正确的是（     ）

一个电热器接在10V的直流电源上，消耗的功率是P；当把它接在一个正弦式交变电源上时，消耗的功率是 ，则该交变电压的峰值是（   ）

一个电热器接在10V的直流电源上，消耗的功率是P，当把它接到一正弦波形交流电源上时，消耗的功率是 ，则该交流电源的电压的最大值是（   ）

图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化，下列说法正确的是（   ）

如图所示，理想变压器的原线圈接在u=220 sinπt（V）的交流电源上，副线圈接有R=55Ω的负载电阻，原、副线圈匝数之比为2：1，电流表、电压表均为理想电表．下列说法正确的是（　　）

如图甲为风力发电的简易模型，在风力的作用下，风叶带动与其固定在一起的永磁铁转动，转速与风速成正比．某一风速时，线圈中产生的正弦式电流 如图乙所示，则（   ）

一个单匝矩形金属线框的面积为S，线框在磁感应强度为B的匀强磁场中绕垂直于磁场的轴匀速转动，从线框平面与磁场垂直的位置开始计时，转速为n，则（   ）

如图一个小型应急交流发电机，内部为n＝50匝、边长 L＝0.20 m 的正方形线圈，总电阻为r＝1.0 Ω。线圈在磁感应强度为 B＝0.1T 的匀强磁场中，绕垂直于磁感线的轴匀速转动。发电机对一电阻为R＝9.0 Ω的电灯供电，线路中其他电阻不计，若发电机的转动角速度为ω＝100 rad/s 时，电灯正常发光。求：

如图所示，正方形线圈abcd的边长L=0.3m，线圈电阻为R=1Ω．直线OO′与ad边相距 ，过OO′且垂直纸面的竖直平面右侧有磁感应强度B=1T的匀强磁场，方向垂直纸面向里．线圈以OO′为轴匀速转动，角速度ω=20rad/s，以图示位置为计时起点．则（   ）

如图，匀强磁场中，一单匝矩形金属线框绕与磁感线垂直的转轴匀速转动，线框中产生的交变电动势瞬时值随时间变化的规律为e＝20 sinl00πtV．下列说法正确的是（   ）

一个线圈在匀强磁场中转动产生的交流电动势为 （V）。关于这个交变电流，下列说法正确的是（   ）

如图为矩形线圈在匀强磁场中匀速转动时产生的正弦交流电的电流随时间变化的图像。由图像可知：电流的最大值为A；有效值为A；交流电的周期为s；线圈转动角速度为rad/s；电流强度的瞬时值表达式为i＝A。

某交变电动势瞬时值表达式 V，则（   ）

如图所示，（a）→（b）→（c）→（d）→（e）过程是交流发电机`发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接．下列说法正确的是（   ）

交流发电机正常工作时，电动势的变化规律为 ，如果把发电机转子的转速减小一半，并且把电枢线圈的匝数增加一倍，其他条件不变，则（   ）

为家用燃气灶点火装置的电路原理图，转换器将直流电压转换为图乙所示的正弦交流电加在理想变压器的原线圈上，设变压器原、副线圈的匣数分别为 、 。当两点火针间电压大于 就会产生电火花进而点燃燃气，闭合S，下列说法正确的是（   ）

通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s．电阻两端电压的有效值为（   ）

为做好疫情防控供电准备，防控指挥中心为医院设计的备用供电系统输电电路简图如图甲所示，矩形交流发电机匝数为n=50，线圈、导线的电阻均不计，在匀强磁场中以矩形线圈中轴线 为轴匀速转动，穿过线圈的磁通量 随时间t的变化图像如图乙所示， 。并与变压器的原线圈相连，变压器的副线圈接入到医院为医疗设备供电，变压器为理想变压器，假设额定电压为220V的医疗设备恰能正常工作。下列说法正确的有（　　）

如图所示，表示一交流电的电流随时间而变化的图像，此交流电的有效值是（   ）

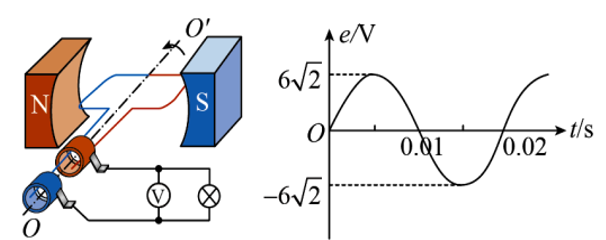

为力争2060年前实现碳中和的目标，我国将大力发展风力发电。如图所示为一台小型风力发电机的示意图，匝数为100匝的线圈逆时针转动。若从中性面开始计时，产生的电动势随时间的变化规律如图所示。已知发电机线圈内阻为1.0Ω，外接灯泡的电阻为9.0Ω。
