电磁感应与图象 知识点题库

如图甲所示，光滑金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一电阻R，整个装置处于方向垂直导轨平面上的匀强磁场中．t=0时对金属棒施加一平行于导轨的外力F，使金属棒ab由静止开始沿导轨向上运动，导轨电阻忽略不计．已知通过电阻R的感应电流I随时间t变化的关系如图乙所示．下列关于棒运动速度v、外力F、流过R的电量q以及闭合回路中磁通量的变化率 随时间变化的图象正确的是（   ）

如图示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里．一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻为t=0，在以下四个图线中，正确反映感应电流随时间变化规律的是（   ）

如图空间存在两个相邻的磁感应强度大小相等方向相反的有界匀强磁场，其宽度均为L，现将宽度也为L的矩形闭合线圈从图示位置垂直磁场方向匀速拉过磁场区域，则在该过程中能正确反映线圈中所产生的感应电流或其所受安培力随时间变化的图象是：（规定线圈中逆时针为电流正方向，线圈受安培力方向向左为正方向）（   ）

如图甲所示，间距为L的光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度为B，轨道左侧连接一定值电阻R．垂直导轨的导体棒ab在水平外力F作用下沿导轨运动，F随t变化的规律如乙图所示．在0～t₀时间内，棒从静止开始做匀加速直线运动．乙图中t₀、F₁、F₂为已知，棒和轨道的电阻不计．则（　　）

如图所示，图中两条平行虚线间存有匀强磁场，虚线间的距离为2L，磁场方向垂直纸面向里．abcd是位于纸面内的梯形闭合线圈，ad与bc间的距离为2L且均与ab相互垂直，ad边长为2L，bc边长为3L，t＝0时刻，c点与磁场区域左边界重合。现使线圈以恒定的速度v→c→d→a方向的感应电流为正，则在线圈穿过磁场区域的过程中，感应电流I及ab间电势差U随时间t变化的关系图线可能是（  ）

如图甲所示，水平面内粗糙导轨MN、PQ相距为L，置于竖直向下的磁感应强度为B的匀强磁场中，导轨电阻不计。两根电阻均为R相同的金属棒ab，cd置于导轨上且与导轨接触良好，电流表内阻不计；若ab棒在水平外力F作用下由静止开始向右运动，电流表示数随时间变化图线如图乙所示，在t₀时刻c d棒刚要开始运动，下列各种说法中正确的是（   ）

如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于xOy平面(纸面)向里．具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合．令线框从t＝0时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向为电流正方向)随时间t的变化图线I－t图象可能是图中的(   )

如图甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为B的正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态。规定导体棒上a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t₀时间内，能正确反映流过导体棒ab的电流与时间关系或外力与时间关系的图线是(     )

如图甲所示，100匝的圆形线圈面积为1 m² ， 与水平放置的平行板电容器连接，电容器两板间距离10 cm。圆形线圈内有垂直于圆平面向里的匀强磁场，磁场的磁感应强度B随时间t变化的关系如图乙所示（B取向里为正），圆形线圈中感应电动势大小为V；刚开始对电容器充电时圆形线圈中感应电流的方向为（填“顺时针”或“逆时针”）； 稳定后，质量10 g的带电粒子恰能静止于电容器两板间某处，粒子的电荷量大小为C。g取10 m/s²。

如图所示，xOy平面位于光滑水平桌面上，在O≤x≤2L的区域内存在着匀强磁场，磁场方向垂直于xOy平面向下．由同种材料制成的粗细均匀的正六边形导线框，放在该水平桌面上，AB与DE边距离恰为2L，现施加一水平向右的拉力F拉着线框水平向右匀速运动，DE边与y轴始终平行，从线框DE边刚进入磁场开始计时，则线框中的感应电流i(取逆时针方向的电流为正)随时间t的函数图象和拉力F随时间t的函数图象大致是（   ）

如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流以顺时针方向为正、竖直边cd所受安培力的方向以水平向左为正．则下面关于感应电流i和cd边所受安培力F随时间t变化的图象正确的是(   )

如图所示，电阻不计的平行导轨竖直固定，上端接有电阻R，高度为h的匀强磁场与导轨平面垂直．一导体棒从磁场上方的A位置释放，用x表示导体棒进入磁场后的位移，i表示导体棒中的感应电流大小，v表示导体棒的速度大小，E_k表示导体棒的动能，a表示导体棒的加速度大小，导体棒与导轨垂直并接触良好．以下图象可能正确的是(　　)

如图所示，水平面内固定两根间距L=1m的长直平行光滑金属导轨PQ、MN，其Q、N端接有阻值R=1.5Ω的电阻，一质量m=0.1kg、阻值r=0.5Ω的导体棒ab垂直于导轨放置于距QN端d=2m处，且与两导轨保持良好接触。整个装置处在竖直向上的匀强磁场中，磁感应强度大小随时间变化的情况如图乙所示。在0~1s内，为了保持ab棒静止，在棒的中点施加一平行于导轨平面的外力F₀（未知）；1s后改用F=0.5N的水平向左的恒力拉动ab棒，ab棒从静止开始沿导轨运动距离x=4.8m时速度恰好达到最大值。ab棒运动过程中始终与导轨保持垂直，导轨电阻不计。求：

如图甲，螺线管匝数 匝，横截面积 ，电阻 ，螺线管外接一个阻值 的电阻，电阻的一端b接地。一方向平行于螺线管轴线向左的磁场穿过螺线管，磁感应强度随时间变化的规律如图乙所示，则（   ）

如图所示，光滑水平面上有水平向右的x轴，坐标轴一侧有两个相邻且方向相反的有界磁场，两磁场宽度均为L，磁感应强度大小分别为B和2B。从零时刻开始，腰长也为L的等腰直角三角形导线框在外力作用下沿x轴正方向匀速穿过该磁场区域，在运动过程中，三角形bc边始终与x轴平行（零时刻，导线框b点与O点重合，x轴代表导线框b点运动的距离）。设导线框中感应电动势大小为E，感应电流大小为I，外力大小为F，安培力的功率大小为P，则以下四图中正确的是（　　）

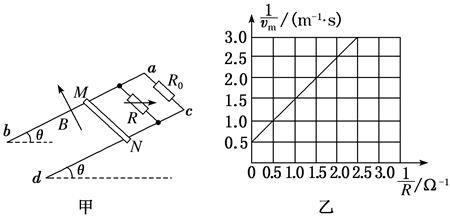

如图甲所示，两根足够长的光滑金属导轨ab、cd与水平面成θ＝30°角，导轨间距离为l＝1 m，电阻不计，一个阻值为R₀的定值电阻与电阻箱并联接在两导轨的上端，整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直，磁感应强度大小为B＝1 T．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放，金属棒下滑过程中与导轨接触良好．改变电阻箱的阻值R，测定金属棒的最大速度v_m ， 得到 图像如图乙所示．取g＝10 m/s² ． 求：

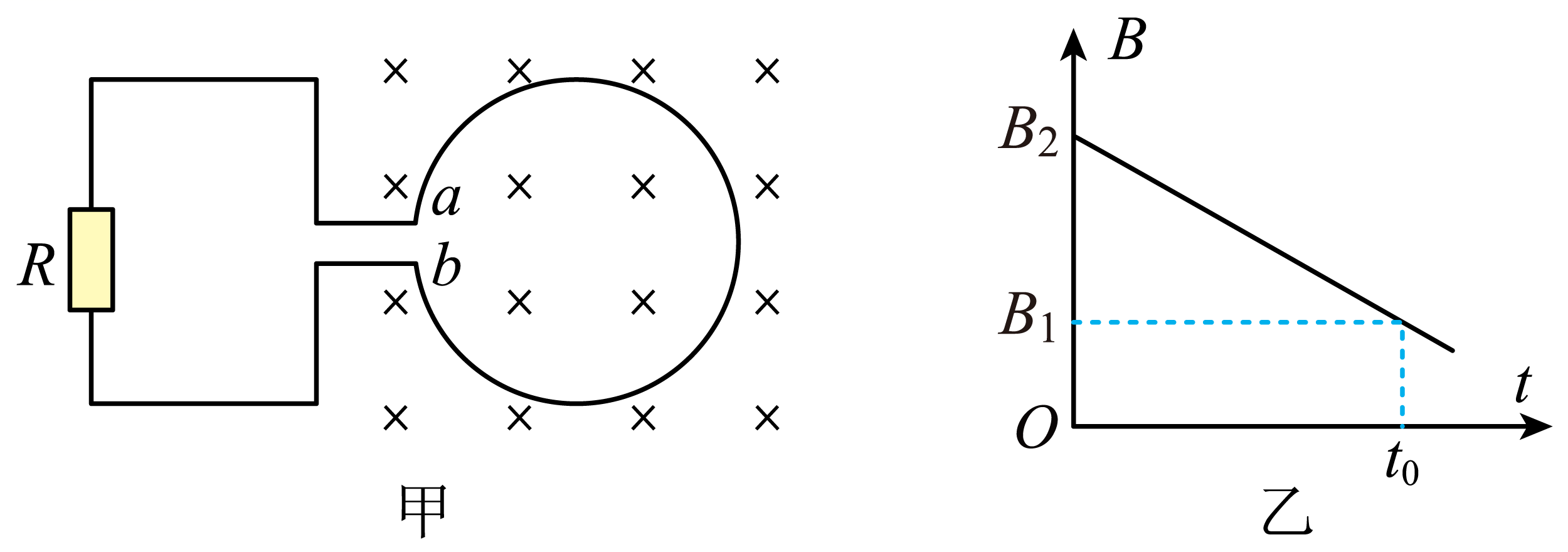

如图甲所示，一个环形导线线圈的电阻为r、面积为S，其位于一垂直于环形面向里的匀强磁场中，磁场的磁感应强度B随时间t变化的规律如图乙所示。有一电阻R将其两端分别与图甲中的环形线圈a、b相连，其余电阻不计，在0～t₀时间内，下列说法正确的是（   ）

如图所示，宽度为d的两条平行虚线之间存在一垂直纸面向里的匀强磁场，一直径小于d的圆形导线环沿着水平方向匀速穿过磁场区域，规定逆时针方向为感应电流的正方向，由圆形导线环刚进入磁场开始计时，则关于导线环中的感应电流i随时间t的变化关系，下列图像中可能的是（   ）

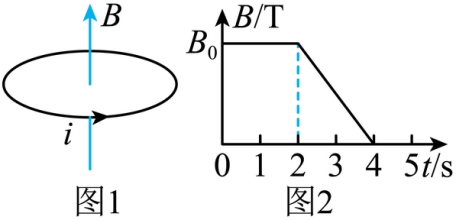

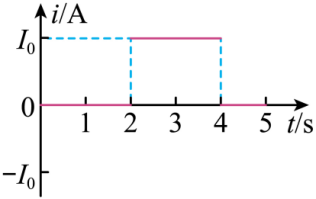

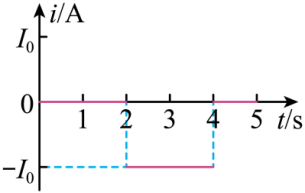

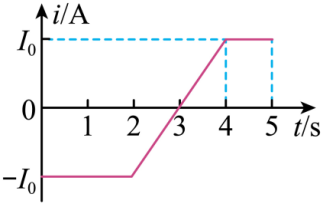

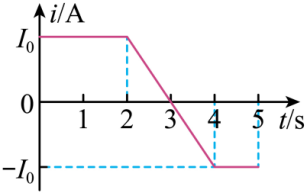

在竖直方向的匀强磁场中，水平放置一圆形导体环．规定如图2所示的电流i及磁场B方向为正方向．当用磁场传感器测得磁感应强度随时间变化如图所示2时，导体环中感应电流随时间变化的情况是（      ）

如图所示，竖直平面内半径为R的圆形线框顶端与匀强磁场的边界相切，磁场方向垂直于线框，对线框施加一个竖直向上的恒力F，使线框由静止向上运动，则圆形线框上升高度h、速度v随时间t，加速度a、感应电流i随上升高度h变化的关系图像中，可能正确的是（   ）
