电磁感应与图象 知识点题库

如图所示，MN右侧有一正三角形匀强磁场区域（边缘磁场忽略不计），上边界与MN垂直．现有一与磁场边界完全相同的三角形导体框，从MN左侧垂直于MN匀速向右运动．导体框穿过磁场过程中所受安培力F的大小随时间变化的图象以及感应电流i随时间变化的图象正确的是（取逆时针电流为正）（   ）

如图甲所示，左侧接有定值电阻R＝2Ω的水平粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度B＝1T，导轨间距L＝1m。一质量m＝2kg，阻值r＝2Ω的金属棒在水平拉力F作用下由静止开始从CD处沿导轨向右加速运动，金属棒的v－x图象如图乙所示，若金属棒与导轨间动摩擦因数μ＝0.2，则从起点发生x＝1m位移的过程中(g＝10 m/s²)(   )

矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图所示，t=0时刻，磁感应强度的方向垂直纸面向里．若规定导线框中感应电流逆时针方向为正，安培力方向取向上为正．则在0～4 s时间内，线框中的感应电流I、ab边所受安培力F随时间变化的图象正确的是（   ）

如下图甲所示，矩形导线框abcd固定在匀强磁场中，磁场的方向与导线框所在的平面垂直，磁感应强度B随时间变化的规律如图乙所示，规定垂直纸面向里为磁场正方向，顺时针方向为感应电流i正方向，水平向右为ad边所受安培力F的正方向。下列图像正确的有（   ）

如图所示，正方形ABCD区域内存在垂直纸面向里的匀强磁场．一个等腰直角三角形导体框abc与ABCD在同一平面内．bc边与磁场的边界BC边在同一直线上，bc的长是BC长的一半，现让导体框匀速向右通过磁场区，速度方向始终平行于BC边．设沿顺时针方向为感应电流的正方向，则在导体框穿过磁场区的过程中，导体框中产生的感应电流随时间变化关系图象正确的是 （   ）

如图甲所示，单匝矩形线圈abcd垂直固定在匀强磁场中。规定垂直纸面向里为磁感应强度的正方向，磁感应强度随时间变化的规律如图乙所示，以逆时针方向为电流正方向，以向右方向为安培力正方向，下列关于bc段导线中的感应电流i和受到的安培力F随时间变化的图象正确的是（   ）

如图所示，边长为L、电阻为R的正方形金属线框放置在光滑水平面上，虚线右侧分布着竖直向下的匀强磁场B。自线框从左边界进入磁场时开始计时，线框在外力F作用下，由静止开始水平向右做匀加速直线运动，t₁时刻线框恰好全部进入磁场。在线框进入磁场的过程中，穿过线框的磁通量为Φ，线框中感应电流的大小为I，流过线框中某一截面的感应电荷量为q，则下图中关于Φ、I、q、F随时间t变化的关系一定不正确的是（  ）

如图所示，一根总电阻为R的导线弯成宽度和高度均为d的“半正弦波”形闭合线框。竖直虚线之间有宽度也为d、磁感应强度大小为B、方向垂直于线框所在的平面的匀强磁场。线框在外力F的作用下向右匀速通过磁场，ab边始终与磁场边界垂直。则从b点到达磁场左边界开始到a点离开磁场右边界的过程中，穿过线框的磁通量φ、线框中的感应电流i（规定逆时针方向为电流正方向）ab边所受安培力F_安大小、外力F大小与线框的位移x的关系图像可能正确的是（   ）（下图中 ， ）

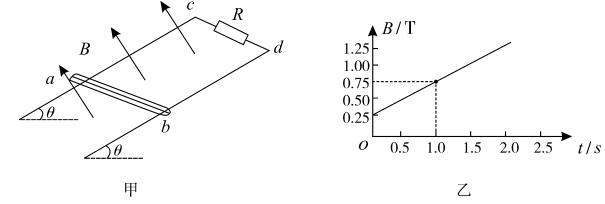

如图甲所示，平行金属导轨间距为L₁=0.5m，导轨平面与水平面间的夹角θ=30°，cd间接有阻值为R=0.15Ω的电阻，质量为m=0.1kg、电阻为r=0.1Ω的金属棒ab垂直导轨放在导轨平面上，金属棒ab恰好处于静止状态，金属棒ab与cd间的距离L₂=1m，除电阻R和金属棒的电阻以外，其余电阻不计。现将整个装置置于垂直于轨道平面向上的磁场中，磁感应强度随时间的变化关系如图乙所示，g取10m/s²。求：

如图1所示，单边有界匀强磁场垂直于纸面向里，磁感应强度大小为B。边长为L、电阻为R的正方形金属线框 在外力作用下从磁场边界左侧沿纸面向右运动并进入磁场，线框 边始终与磁场边界平行，线框进磁场过程线框中的电流随时间变化如图2所示，则（　　）

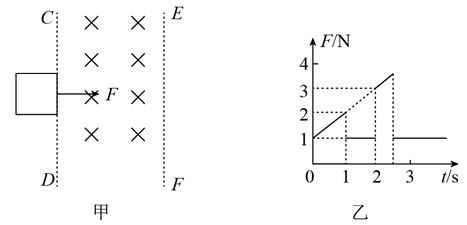

如图甲所示，在 、 间存在一匀强磁场，一正方形光滑金属线框在水平向右的外力F的作用下从静止开始做匀加速运动， 时线框右边框与 重合，外力F随时间t变化的图像如图乙所示，已知线框的质量 ，电阻 ，则（　　）

如图所示，一正方形闭合导线框abcd，边长为L＝0.1m，各边电阻均为1Ω，bc边位于x轴上，在x轴原点右0.2m、磁感应强度为1T的垂直纸面向里的匀强磁场区域。当线框以4m/s的恒定速度沿x轴正方向穿越磁场区域的过程中，ab边两端电势差U_ab随位置变化的情况正确的是（　　）

如图甲所示，质量m=3.0×10^-3kg的金属细框竖直放置在两水银槽中，细框的水平细杆CD长l=0.20m，处于磁感应强度大小B₁=1.0T、方向水平向右的匀强磁场中。有一匝数n=300、面积S=0.01m²的线圈通过开关K与两水银槽相连。线圈处于与线圈平面垂直、沿竖直方向的匀强磁场中，其磁感应强度B₂随时间t变化的关系如图乙所示。t=0.22s时闭合开关K，细框瞬间跳起（细框跳起瞬间安培力远大于重力），跳起的最大高度h=0.20m。不计空气阻力，重力加速度g=10m/s²。

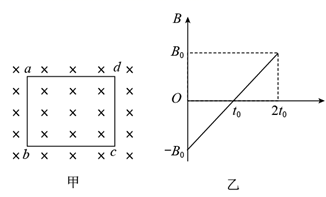

如图甲所示，垂直纸面的匀强磁场内有一边长为L、电阻为R的正方形导体框abcd，已知磁场的磁感应强度B随时间变化的图象如图乙所示，t=0时刻磁场方向垂直于纸面向里，则得出下列说法正确的是（　　）

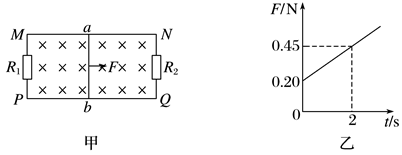

如图中的甲所示，足够长光滑水平导轨 、 间连接两定值电阻 ， 导轨间距 ，整个装置处在磁感应强度 的匀强磁场中，质量 的导棒 垂直导轨放置，在外力F作用下由静止开始做匀加速运动，F—t图像如图乙所示，则下列选项正确的是（  ）

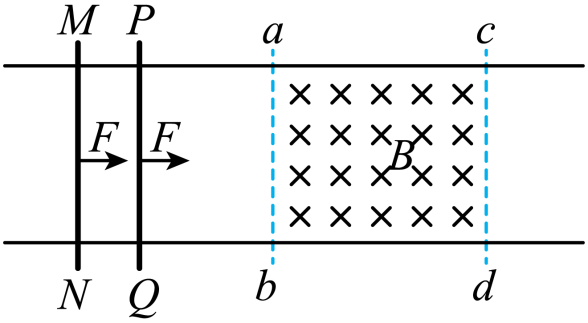

如图所示：两条光滑平行金属导轨水平固定，导轨电阻忽略不计，虚线ab、cd均与导轨垂直，在ab与cd之间存在有垂直于轨道所在平面向里的匀强磁场。将两根相同的导体棒PQ，MN平行于ab放置在导轨上，两者始终与导轨垂直且接触良好。现在对PQ、MN施加相同的恒力F作用，先后自导轨上同一位置由静止开始运动。已知PQ进入磁场时加速度恰好为零。从PQ进入磁场开始计时，到MN离开磁场区域为止，PQ的运动速度v、流过PQ的电流I随时间t变化的图象可能正确的是（   ）

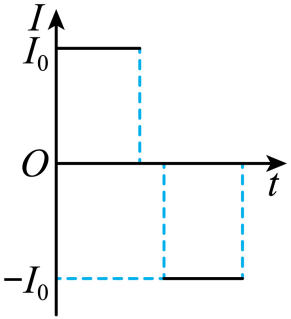

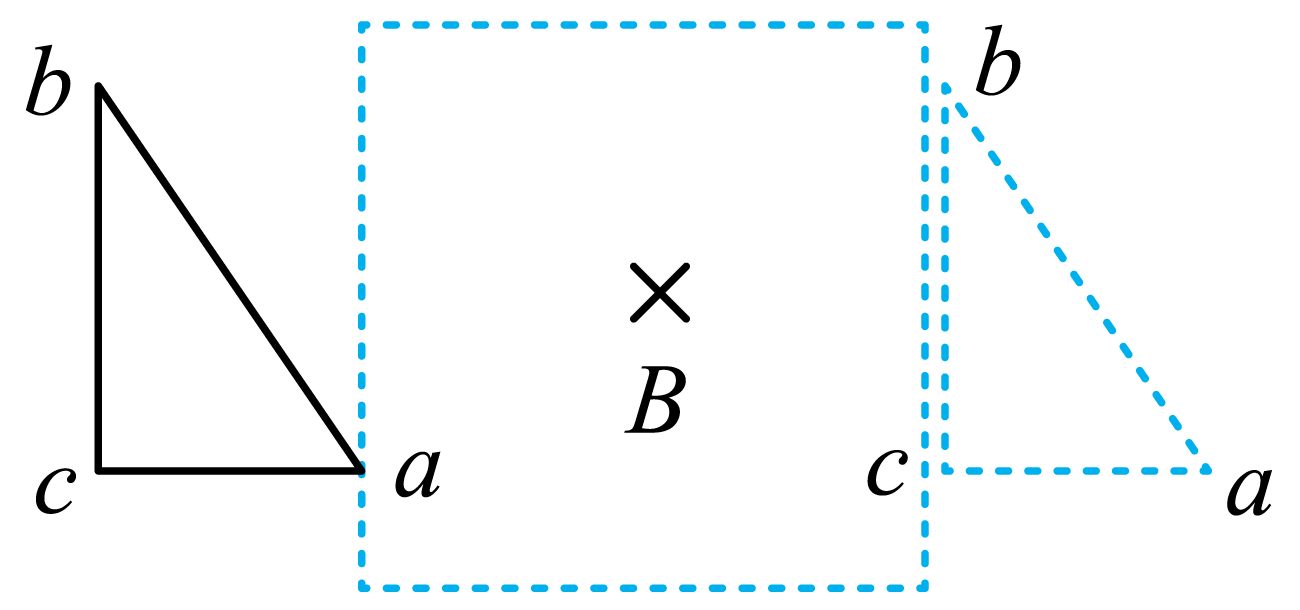

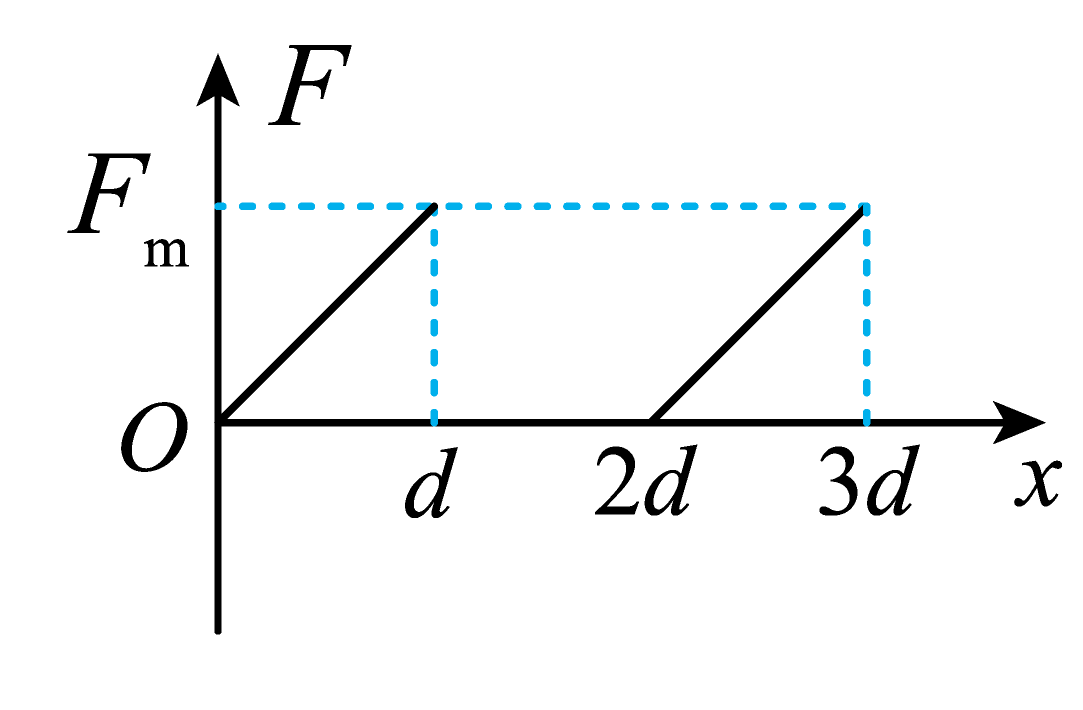

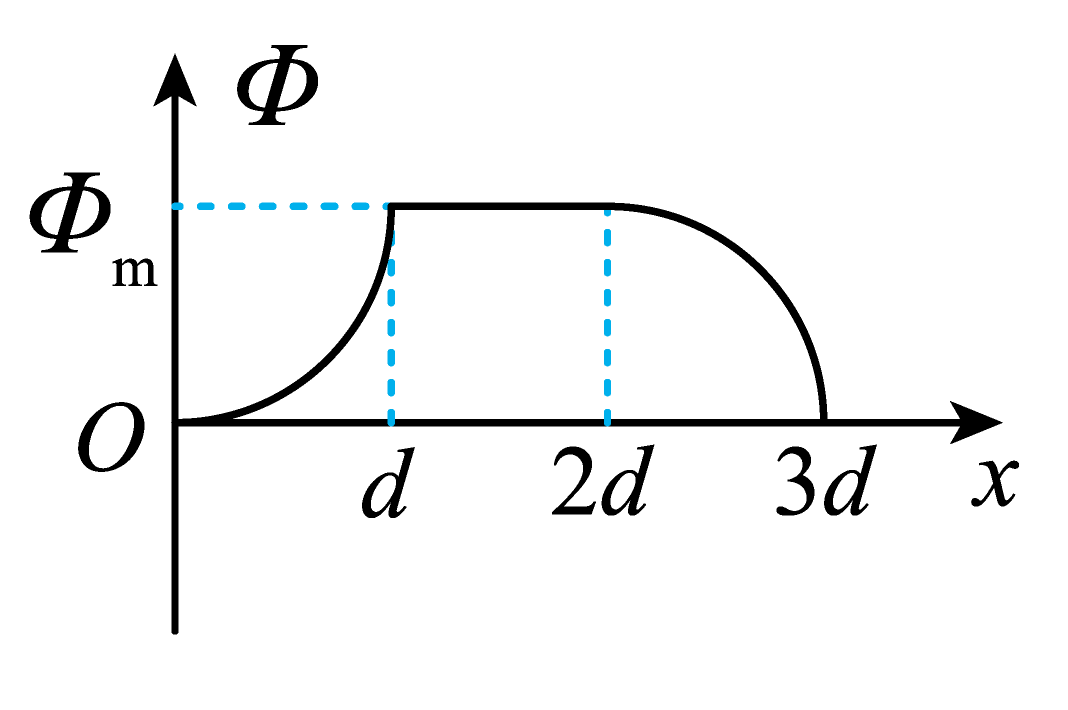

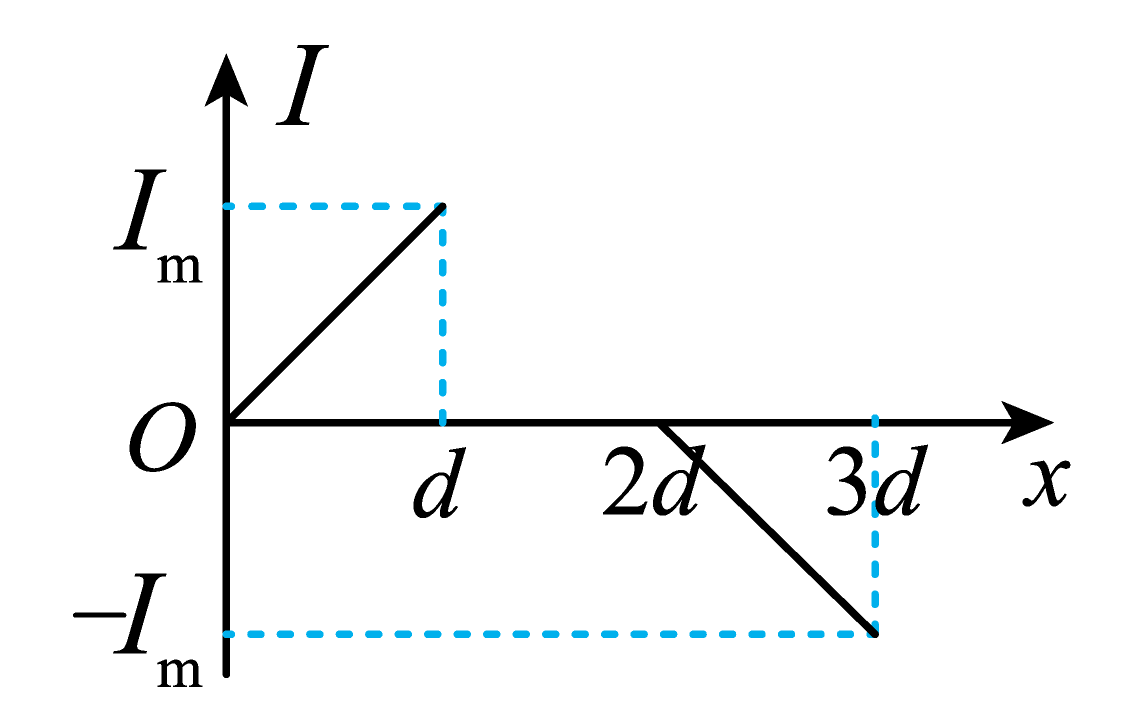

如图所示，一根总电阻为R的金属导线弯成一个“勾三股四弦五”的闭合三角形线框。正方形虚线框内分布着磁感应强度大小为B、方向垂直于线框所在平面的匀强磁场，正方形线框的边长为2d，三角形ac边的边长为d。线框在外力F的作用下向右匀速通过磁场，ac边始终与磁场边界垂直。则从a点刚要进人磁场开始计时到bc边刚好离开磁场的过程中，穿过线框的磁通量（图中曲线部分为抛物线）、线框中的感应电流（规定逆时针方向为电流正方向）、ac边所受安培力F_A大小、外力F大小与线框的位移x的关系图像可能正确的是（   ）

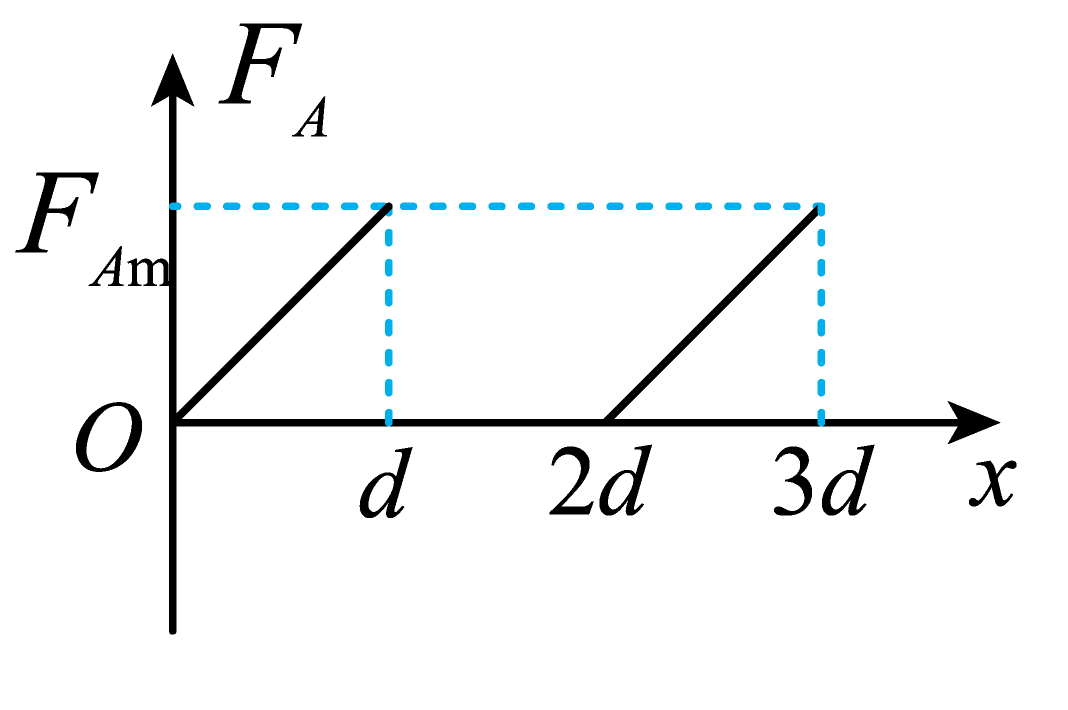

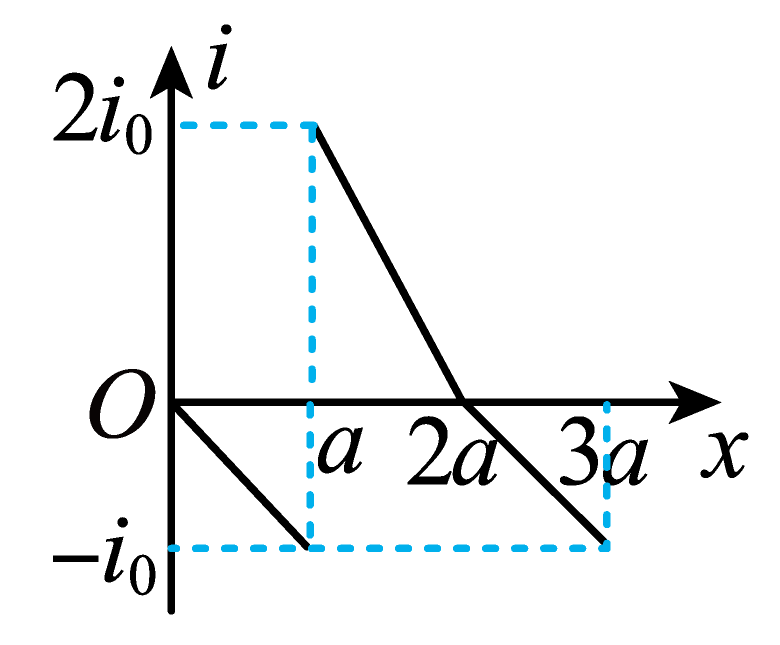

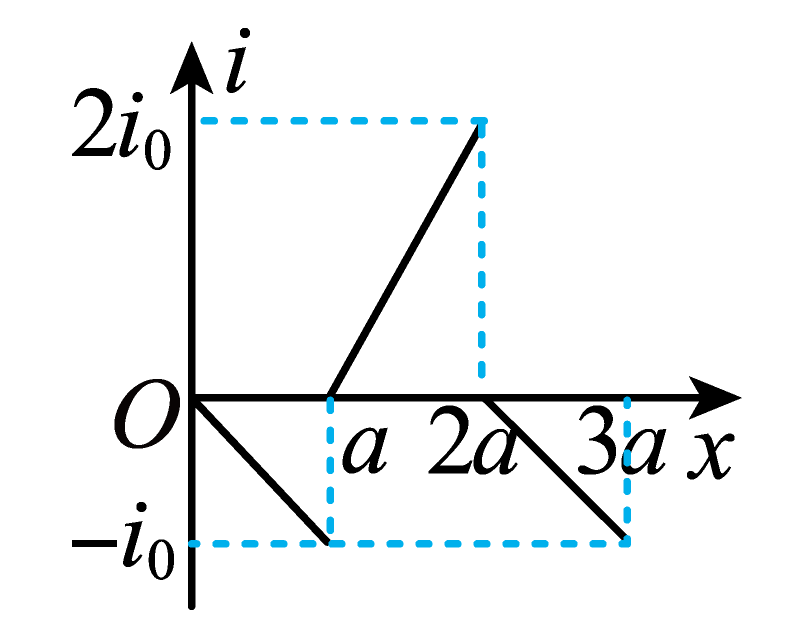

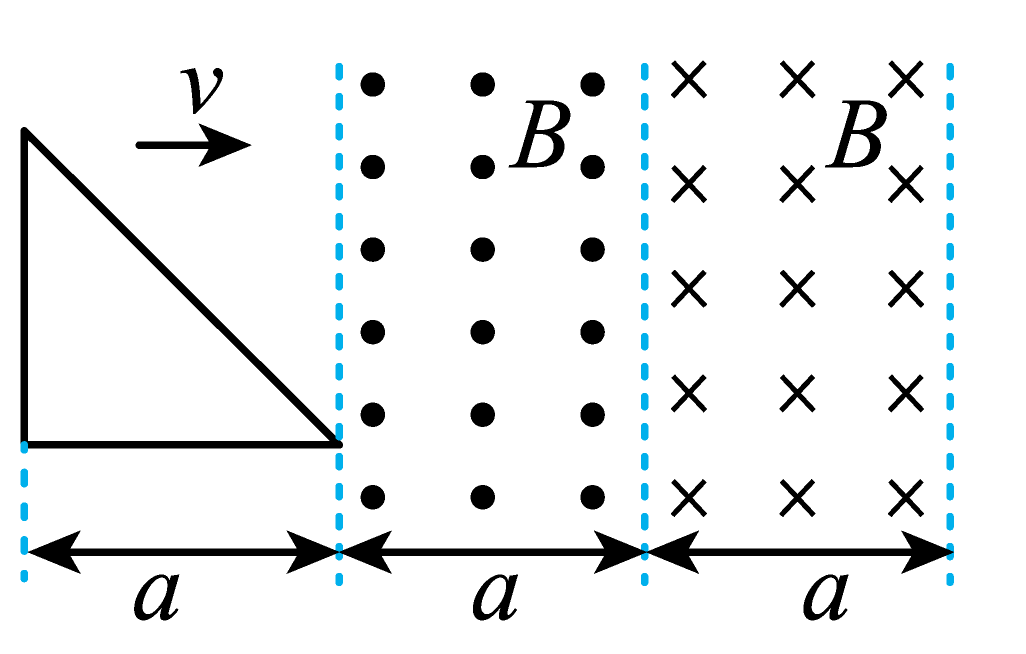

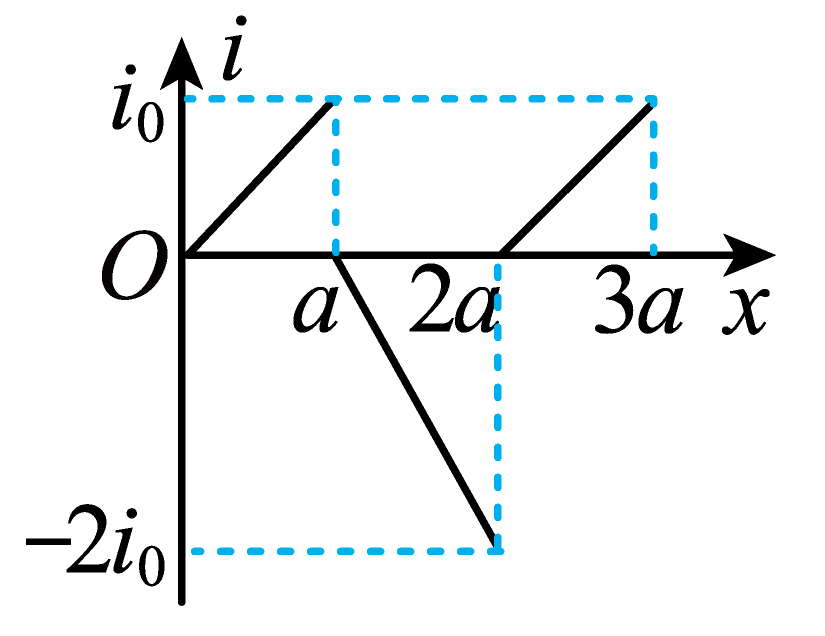

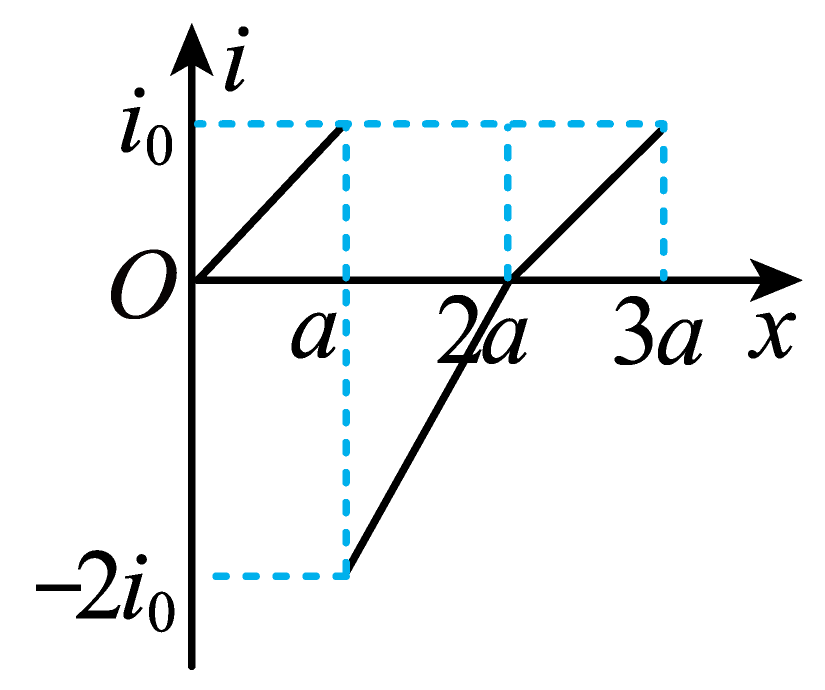

如图所示，两个宽度均为a的竖直边界区域，区域内匀强磁场的磁感应强度的大小相等、方向相反，且与纸面垂直，现有直角边长为a的等腰直角三角形导线框从图示位置开始向右匀速穿过磁场区域。若以顺时针方向为电流的正方向，则线框中产生的感应电流i与线框移动的位移x的关系图像是（   ）

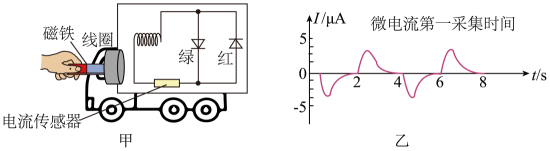

某兴趣小组设计了一辆“电磁感应车”，在一个车架底座上固定了一块塑料板，板上固定了线圈和红、绿两个二极管，装置和连成的电路如图甲所示。用强磁铁插入和拔出线圈，电流传感器记录了线圈中电流随时间变化的图像如图乙所示。下列说法正确的是（   ）

如图所示，在水平光滑的平行金属导轨左端接一定值电阻R，两导轨间距为d，区域与区域内的匀强磁场磁感应强度大小相等，方向相反。导体棒ab垂直导轨放置，并与cd边界重合。现给ab一水平向右的初速度 ， 不计导轨和ab棒电阻，若规定逆时针方向为电流的正方向，则感应电流随时间变化的图像可能的是（   ）
