在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：

A．干电池一节

B．电流表（量程0.6A）

C．电压表（量程3V）

D．开关S和若干导线

E．滑动变阻器R₁（最大阻值20Ω，允许最大电流1A）

F．滑动变阻器R₂（最大阻值200Ω，允许最大电流0.5A）

G．滑动变阻器R₃（最大阻值2000Ω，允许最大电流0.1A）

（1）按图甲所示电路测量干电池的电动势和内阻，滑动变阻器应选（填“R₁”、“R₂”或“R₃”）．
（2）图乙电路中部分导线已连接，请用笔画线代替导线将电路补充完整．要求变阻器的滑片滑至最左端时，其使用电阻值最大．
（3）闭合开关，调节滑动变阻器，读取电压表和电流表的示数．用同样方法测量多组数据，将实验测得的数据标在如图丙所示的坐标图中，请作出UI图线，由此求得待测电池的电动势E=V，内电阻r=Ω．（结果保留两位有效数字）所得内阻的测量值与真实值相比（填“偏大”、“偏小”或“相等”）

用如图甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2V，内电阻很小．除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表（量程3V）；

B．电流表（量程0.6A）；

C．电流表（量程3A）；

D．定值电阻R₀（阻值4Ω，额定功率4W）；

E．滑动变阻器R（阻值范围0﹣20Ω，额定电流1A）

（1）电流表应选；（填器材前的字母代号）．本实验存在误差，是哪个表引起误差
（2）根据实验数据作出U﹣I图像（如图乙所示），则蓄电池的电动势E=V，内阻r=Ω．

用电流表和电压表测定电池的电动势E和内电阻r，所用的电路如图所示，一位同学根据测得的数据在坐标纸上描点如图所示．

（1）根据描点作出U﹣I图线．
（2）根据图线得出：E=V，r=Ώ．（保留两位小数

研究小组想要测量电压表内阻和某电源电动势，给定器材如下：

待测电压表：量程0﹣1V，内阻约为990Ω；

待测电源：电动势约为6V，内阻约为1Ω；

电流表：量程0﹣0.6A，内阻可忽略；

滑动变阻器R：阻值变化范围0﹣20Ω；

定值电阻R₁：阻值为6kΩ；

定值电阻R₂：阻值为2kΩ；

单刀单掷开关和导线若干．

（1）一成员利用图甲电路进行实验，通过电压表与电流表的读数获得电压表的内阻，请分析此方法的可行性，并说明理由．
（2）另一成员利用图乙电路进行实验，其操作步骤为：
①连接电路；
②闭合S₁、S₂ ，读出此时电压表的示数为0.90V；
③保持S₁闭合，断开S₂ ，读出此时电压表的示数为0.70V；
④断开S₁ ，整理器材．
忽略电源内阻，由以上数据，可以测得电压表的内阻为Ω；电源的电动势为 V．考虑到电源有内阻，电源电动势的测量值和真实值相比较（填“偏大”“相等”或“偏小”）．

为了测定电源电动势E的大小、内电阻r和定值电阻R₀的阻值，某同学利用DIS设计了如图甲所示的电路．闭合电键S₁ ，调节滑动变阻器的滑动触头P向某一方向移动时，用电压传感器1，电压传感器2和电流传感器测得数据，并根据测量数据计算机分别描绘了如图乙所示的M、N两条U﹣I直线．请回答下列问题：

（1）根据图乙中的M、N两条直线可知．

A . 直线M是根据电压传感器1和电流传感器的数据画得的 B . 直线M是根据电压传感器2和电流传感器的数据画得的 C . 直线N是根据电压传感器1和电流传感器的数据画得的 D . 直线N是根据电压传感器2和电流传感器的数据画得的
（2）图象中两直线交点处电路中的工作状态是．

A . 滑动变阻器的滑动头P滑到了最左端 B . 电源的输出功率最大 C . 定值电阻R₀上消耗的功率为0.5W D . 电源的效率达到最大值
（3）根据图乙可以求得定值电阻R₀=Ω，电源电动势E=，内电阻r=Ω．

用伏安法测一节干电池的电动势E和内阻r，所给的器材有：

A．电压表V：0～3～15V

B．电流表A：0～0.6～3A

C．滑动变阻器R₁（总阻值20Ω）

D．滑动变阻器R₂（总阻值100Ω）

E．开关S和导线若干

（1）电压表量程选用；滑动变阻器选用（填R₁或R₂）；
（2）在图中将电压表加入实验电路中；

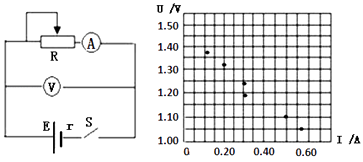

（3）在U﹣I图中已画出七组实验数据所对应的坐标点，请根据这些点作出U﹣I并由图线求出：E=V，r=Ω

某同学利用以下器材测量电源电动势、内阻和定值电阻的阻值．

待测电源（电动势约3V，内阻约1Ω）

一个阻值未知的电阻电压表两块（内阻很大，量程3V）

电流表（内阻约为5Ω，量程0.6A）滑动变阻器A（0～30Ω，3A）

滑动变阻器B（0～200Ω，0.2A）电键一个，导线若干

该同学设计了如图甲的电路，用U₁、U₂、I分别表示电表V₁、V₂、A的读数．将滑动变阻器的滑片移到不同位置时，得到下表所示数据：

I（A）	0.10	0.20	0.25	0.30	0.40	0.45
U₁（V）	2.91	2.80	2.76	2.69	2.58	2.55
U₂（V）	2.40	1.81	1.49	1.21	0.60	0.29

根据题中所给信息回答下列问题：

（1）滑动变阻器应选择（选填器材代号“A”或“B”）；
（2）根据甲图用笔画线代替导线把乙图中的实物图补充完整；
（3）该同学根据表中数据在图丙中已经画出了U﹣I（U=U₁﹣U₂）图线，请你在图中画出E﹣I图线；
（4）根据图线，求出电源电动势E=V，内阻r=Ω，定值电阻=Ω．

现有一特殊的电池，其电动势E约为9V，内阻r在35Ω～55Ω范围，最大允许电流为50mA．为测定这个电池的电动势和内电阻，某同学利用下图甲所示的电路进行实验，图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱（阻值范围为（0～9999Ω）； R₀是定值电阻．

①实验室备有的定值电阻R₀有以下几种规格：

A.10Ω，2.5 W； B.50Ω，1.0 W； C.150Ω 1.0 W； D．I500Ω，5.0 W

本实验R₀应选用，其作用是；

②根据乙图所作出的图象求得该电池的电动势E为V，内电阻r为Ω．（保留两位有效数字）

在做测干电池的电动势和内电阻的实验时，备有下列器材选用：

A．干电池一节（电动势约为 1.5V）

B．直流电流表（量程0-0.6-3A，0.6A挡内阻0.10Ω，3A挡内阻0.025Ω）

C．直流电压表（量程0-3-15V，3V挡内阻5KΩ，1 5V挡内阻25KΩ）

D．滑动变阻器（阻值范围0-15Ω，允许最大电流lA）

E. 滑动变阻器（阻值范围0-1000Ω，允许最大电流0.5A）

F. 电键

G. 导线若干根

H. 电池夹

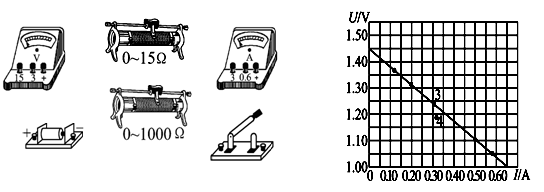

图片_x0020_1679491493

（1）滑动变阻器选用。
（2）将选定的器材按本实验要求的电路（系统误差较小），在所示的实物图上连线。
（3）根据实验记录，画出的U-I图象如图所示，可得待测电池的电动势为V，内电阻r为Ω。

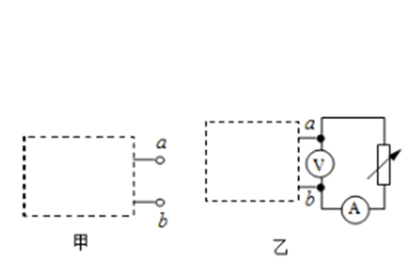

如图甲所示的一黑箱装置、盒内有电源、电阻等元件，a、b为黑箱的两个输出端

（1）为了探测黑箱，某同学进行了以下测量

A . 用多用电表的电压档测量a、b间的输出电压 B . 用多用电表的电阻档测量a、b间的电阻你认为这个同学以上测量中有不妥的有______（选填字母）；
（2）含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两级，为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调节电阻箱的阻值，记录下电压表和电流表的示数，并在如图所示的方格纸上建立U-I坐标，根据实验数据画出了坐标点，如图所示，并由图求出等效电源的内阻r’=Ω；由于电压表有分流的作用，采用此测量电路，测得的等效电源的内阻，与真实值相比（选填“偏大”、“偏小”或“不变”）；
（3）现探明黑箱中的电源和电阻如图丙所示，探出电阻R₁=1.5Ω、R₂=2Ω；推算出黑箱内电源的电动势E=V，内阻r=Ω

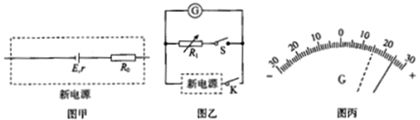

某学习小组将一个直流电源和一个很大的定值电阻(约几十千欧)串联组成了一个新电源，如图甲所示。当该电源两端接的电阻较小时(小于300欧姆)，该电源能稳定输出约30μA的恒定电流。该学习小组利用新电源设计了如图乙所示的电路测量一个量程为30μA、内阻约为几百欧姆的灵敏电流计的内阻。主要实验步骤如下：

（1）只闭合图乙中的开关K，灵敏电流计指针如图丙中实线所示，该示数为μA。
（2）再闭合图乙中的开关S，调节变阻箱R₁ ，使灵敏电流计的指针指到图丙中虚线位置，此时变阻箱的示数为330欧姆。根据以上数据计算可知，灵敏电流计的内阻为欧姆，此测量值(填“大于”、“小于”、“等于”)真实值。

利用电流表和电压表测定电源的电动势和内电阻．要求尽量减小实验误差．

图片_x0020_100014 图片_x0020_100015

（1）应该选择的实验电路是图中的(选填“甲”或“乙”)．
（2）如图是根据本次实验记录数据画出的U－I图像，则电动势E=V，内阻r=Ω

如图所示，直线A、B分别为电源a、b的路端电压与干路电流的关系图像，曲线C为某热敏电阻R两端的电压与电流的关系图像，则（）

图片_x0020_100006

A . 电源a的电动势较小 B . 电源b的内阻较大 C . R接到a电源上，电源输出功率较小 D . R接到b电源上，电源输出功率较小

某实验探究小组利用下列实验器材测量电池的电动势和内阻。

A．待测电池 B．灵敏电流表G（满偏电流为I_g ，内阻为r_g）

C．电阻箱R D．各种型号的定值电阻 E．开关及导线若干

（1）为了满足实验要求，该实验小组首先把现有的灵敏电流表量程扩大为原来的3倍，应并联一个阻值为的定值电阻（用r_g表示）。
（2）利用改装后的电流表和上述器材，采用图甲所示电路来测电源的电动势和内阻。

①实验时，在闭合开关前，电阻箱的阻值应调至（选填“最大值”或“最小值”）。

②图乙是由实验数据绘出的R— $\text{[math]}$ （其中I为灵敏电流表G的示数）图像，该直线与横轴的截距为a，与纵轴的截距为-ｂ，根据图像及条件可求得电源的电动势E＝，内阻r＝（用字母a、b、r_g表示）。

某实验小组利用如图所示电路测量某电源电动势和内阻.有以下器材可供选择：

A．电压表（ $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）

B．电压表（ $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）

C．定值电阻 $\text{[math]}$ （ $\text{[math]}$ ， $\text{[math]}$ ）

D．电阻箱 $\text{[math]}$ （ $\text{[math]}$ ）

E.待测电源（电压约为 $\text{[math]}$ ，内阻估计值为 $\text{[math]}$ ）

F.开关 $\text{[math]}$ ，导线若干

（1）电压表应选用；填选项即可）
（2）开关闭合前，电阻箱取适宜的阻值应该是______；

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . 0
（3）正确连接电路，闭合开关，调节变阻箱，记录变阻箱阻值以及电压表读数并依据相关数据作出图象如下：

依据图象可以得出电源电压为 $\text{[math]}$ ，电源内阻为 $\text{[math]}$ 。（结果均保留两位有效数字）

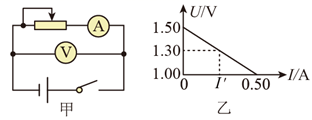

如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的 $\text{[math]}$ 图线，以下结论正确的是（）

A . 电池电动势和内电阻的测量值都偏小 B . 电池内阻的测量值为1.0Ω C . 外电路发生短路时的电流为0.50A D . 电压表的示数为1.30V时，电流表的示数I′=0.20A

某同学在实验室中进行“测干电池的电动势及内阻”实验，实验室里除一节旧干电池、电键S和导线外，还提供如下器材

A．电流表A₁（量程为3mA，r₁=20Ω）

B．电流表A₂（量程为300mA，r₂=0.2Ω）

C．电压表V（量程为6V，内阻R_V=2kΩ）

D．可变电阻R₁：电阻箱（阻值可调范围0～9999Ω）

E．可变电阻R₂：滑动变阻器（阻值变化范围0～10Ω）

①该同学设计的电路图如图1所示，电表应选择（选填“A”、“B”或“C”），可变电阻应选择（选填“D”或“E”）。

②完成实验后，同学根据测得的数据作出了如图2所示的图线，则根据图像可知电池的电动势为V，电池的内电阻Ω。（保留两位有效数字）

在“测定干电池的电动势和内阻”实验中：

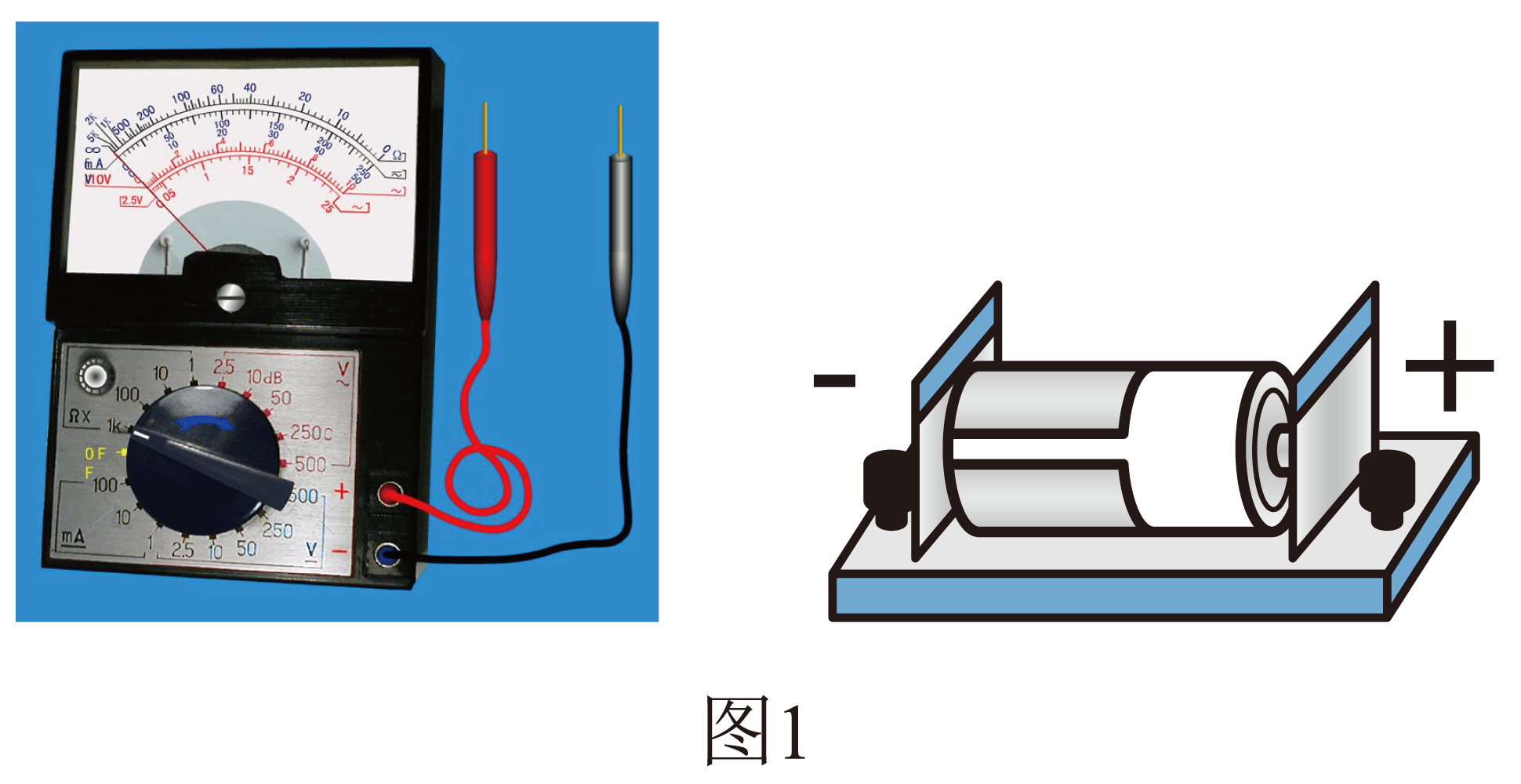

（1）如图1所示，先用多用电表“直流电压2.5V挡”直接粗略测量干电池的电动势，则多用电表的红表笔应该接干电池的（填“正极”或“负极”）。

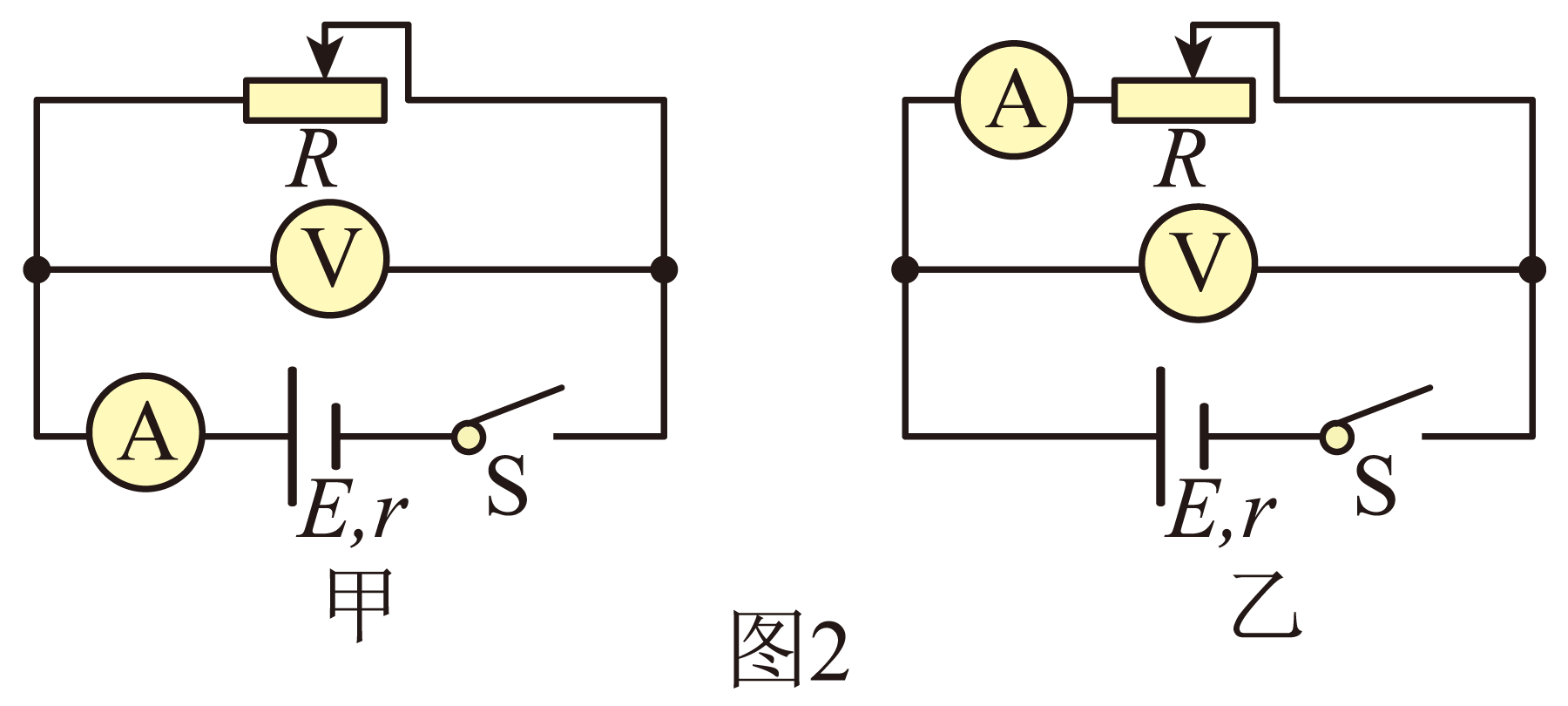

（2）用电压表和电流表测定干电池的电动势和内阻，电路图应选择如图2所示中的（填“甲”、“乙”）。

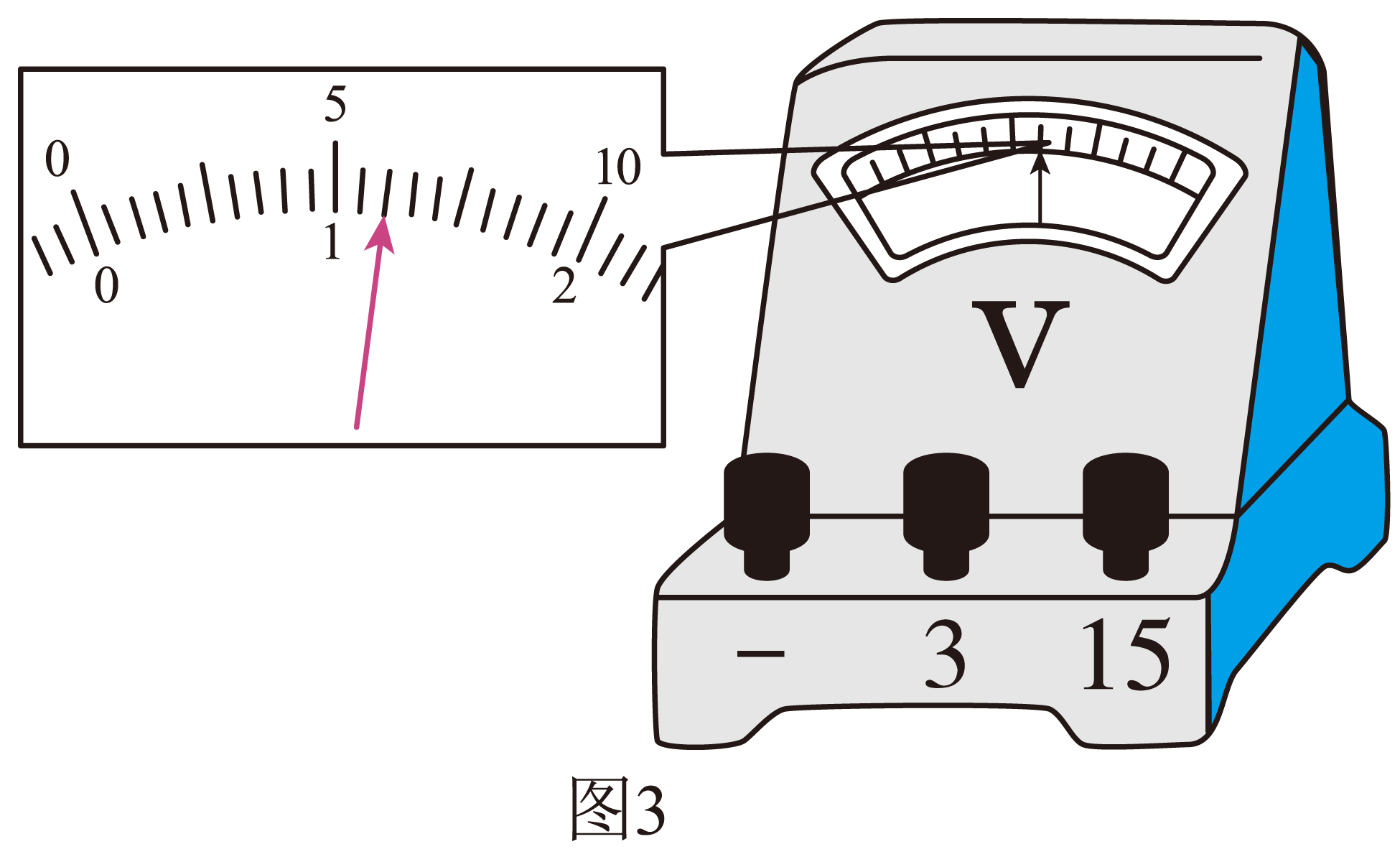

（3）某次测量中电压表接线及指针位置如图3所示，其示数为V；

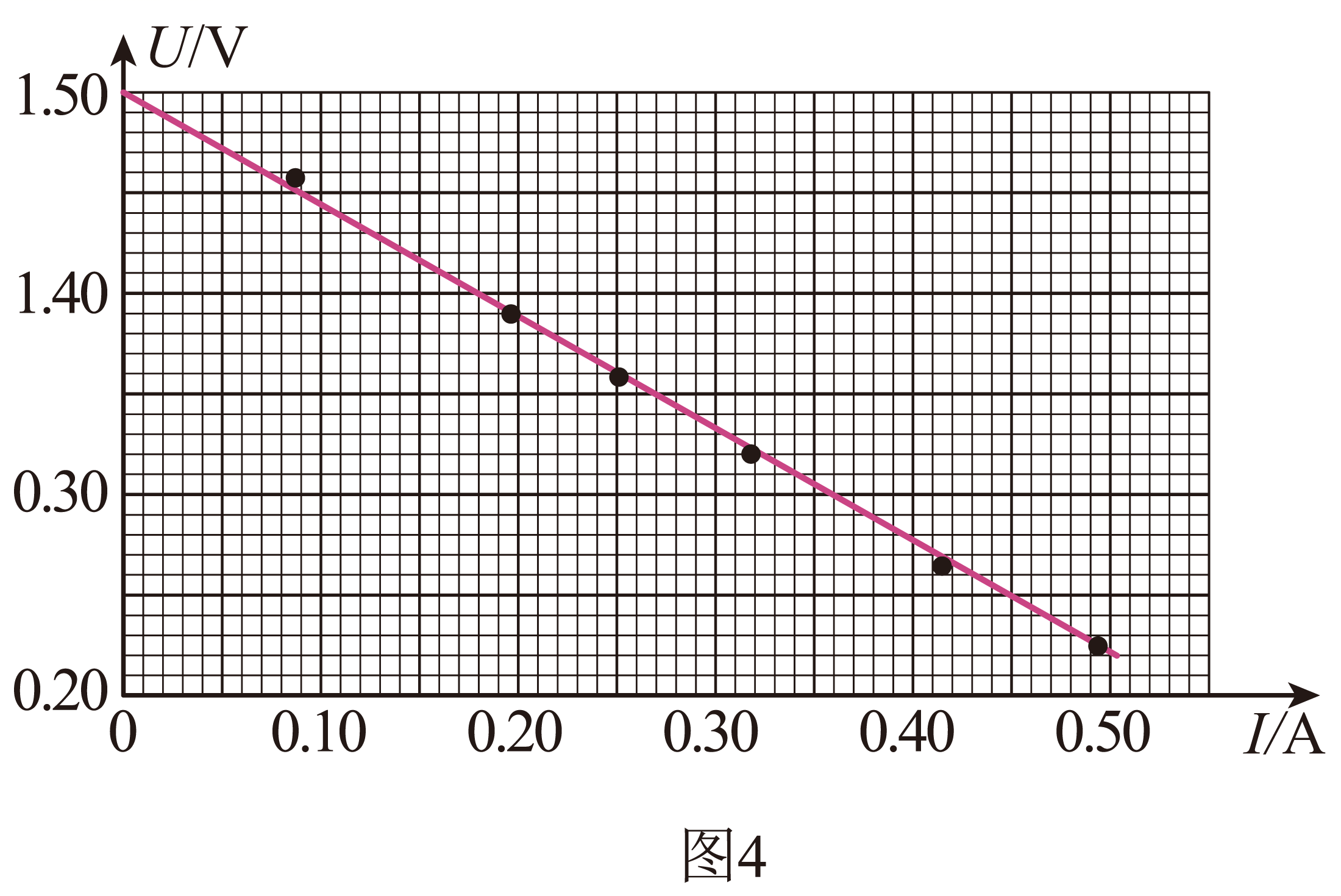

（4）根据实验数据所作出的U-I图象如图4所示，由图可得电池的电动势E=1.49V，内阻为r=Ω（保留2位有效数字）。

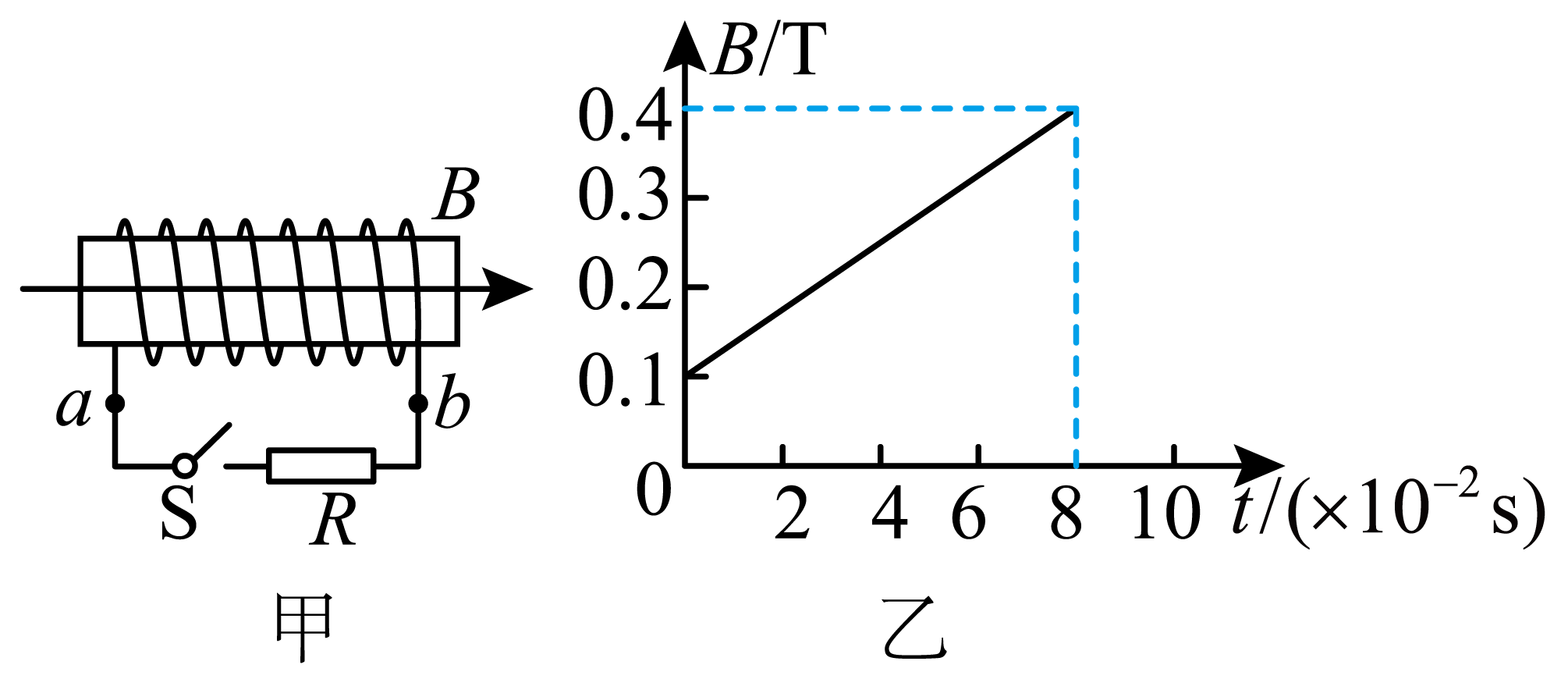

图甲所示的螺线管，匝数n=500匝，横截面积S=20cm² ，电阻r=1Ω，与螺线管串联的外电阻R=4Ω，穿过螺线管的磁场的磁感应强度按图乙所示规律变化。求：

（1）螺线管中产生的感应电动势的大小；
（2）开关S断开和闭合两种情况下a、b两点间的电势差分别为多少？

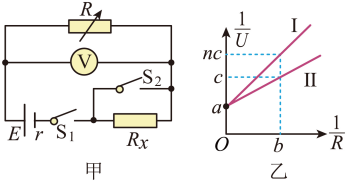

某实验小组测量电源的电动势和内阻以及定值电阻阻值的实验电路如图甲所示，其中的电压表可视为理想电压表。他们的实验操作步骤为：

①先断开开关 $\text{[math]}$ 、闭合开关 $\text{[math]}$ ，调节电阻箱的阻值，记下多组电压表的示数U和对应电阻箱的示数R；

②再闭合 $\text{[math]}$ ，多次调节电阻箱的阻值，记下多组U和R；

根据实验测得的数据，他们作出的 $\text{[math]}$ 图像如图乙所示，其中a、b、c和nc均为已知量。

（1） $\text{[math]}$ 、 $\text{[math]}$ 都闭合时的 $\text{[math]}$ 图线是（填“Ⅰ”或“Ⅱ”）；
（2）根据 $\text{[math]}$ 图像可得，电源的电动势 $\text{[math]}$ 、内阻 $\text{[math]}$ ；定值电阻的阻值 $\text{[math]}$ 。
