安培力知识点题库

如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流（）

A . 磁铁对桌面压力减小，不受桌面的摩擦力作用． B . 磁铁对桌面压力减小，受到桌面的摩擦力作用． C . 磁铁对桌面压力增加，不受桌面的摩擦力作用． D . 磁铁对桌面压力增加，受到桌面的摩擦力作用．

发现电流周围存在磁场的物理学家是（）

A . 奥斯特 B . 焦耳 C . 张衡 D . 安培

如图所示，条形磁铁放在水平粗糙桌面上，它的正中间上方固定一根长直导线，导线中通过方向垂直纸面向里（即与条形磁铁垂直）的电流和原来没有电流通过时相比较，磁铁受到的支持力N和摩擦力f将（）

A . N减小，f=0 B . N减小，f

0 C . N增大，f=0 D . N增大，f

有一带电粒子以v=5m/s的速度垂直磁场方向飞入一磁感应强度为B=0.5T的磁场，已知带电粒子的电荷量q=4×10^﹣⁴C．则带电粒子受到的洛伦兹力大小为N．

如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒，在导体棒中的电流I垂直纸面向里时，欲使导体棒静止在斜面上，下列外加匀强磁场的磁感应强度B的大小和方向正确的是(　　)

A .

，方向垂直斜面向上 B .

，方向垂直斜面向下 C .

，方向垂直斜面向下 D .

，方向垂直斜面向上

矩形导轨线框abcd放在匀强磁场中静止不动，磁场方向与平面垂直，磁感应强度B随时间t变化的图像如图所示，设t=0时刻，磁感应强度的方向垂直纸面向里，则在0﹣4s时间内，下图中能正确反映线框ab边所受的安培力F随时间t变化的图像是（规定ab边所受的安培力向左为正）（）

A .

B .

C .

D .

如图所示，条形磁铁放在水平桌面上，一根通电直导线被水平悬挂在磁铁中心的正上方处，保持导线跟磁铁垂直．导线中通有如图中所示电流，磁铁保持静止状态．以下判断正确的是（）

A . 磁铁受到向右的摩擦力作用 B . 磁铁不受摩擦力作用 C . 磁铁对桌面的压力大于自身的重力 D . 磁铁对桌面的压力小于自身的重力

如图，两根间距为L=0.5m的平行光滑金属导轨问接有电动势E=3V，内阻r=1Ω的电源，导轨平面与水平面间的夹角θ=30°，金属杆ab垂直导轨放置，质量m=0.2kg，金属杆与导轨电阻均不计，导轨与金属杆接触良好，整个装置处于磁感应强度为B=2T的匀强磁场中，当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态.已知重力加速度大小g取10m/s².

（1）求ab棒所受安培力大小和方向；
（2）求滑动变阻器接入电路中的阻值大小；
（3）若去掉电源，两导轨上端用无电阻导线连接，保持滑动变阻器触头位置不变，将金属杆由静止释放，求滑动变阻器消耗的最大电功率。

如图所示，线框abcd在竖直面内可以绕固定的OO′轴转动．现通以abcda电流，要使它受到磁场力后，ab边向纸外转动，cd边向纸里转动，则所加的磁场方向可能是（）

A . 垂直纸面向外 B . 竖直向上 C . 竖直向下 D . 在OO′上方垂直纸面向里，在OO′下方垂直纸面向外

某兴趣小组同学制作出一个可以测量电流的仪器，其主要原理如图所示，铜棒左右两侧的中点分别固定相同弹簧，铜棒所在的虚线范围内有垂直于纸面的匀强磁场，两弹簧为原长时，指针指向 0 刻度。在测量一个自上而下电流时指针在 0 刻度左边静止。由题中所给条件，判断正确的是（）

A . 可知磁场的方向垂直于纸面向外 B . 仅改变磁场方向，指针将在 0 刻度左边静止 C . 仅改变电流的方向，指针将在 0 刻度左边静止 D . 同时改变磁场和电流的方向，指针仍在 0 刻度右边静止

如图所示，两根相距L₁的平行粗糙金属导轨固定在水平面上，导轨上分布着n 个宽度为d、间距为2d的匀强磁场区域，磁场方向垂直水平面向上．在导轨的左端连接一个阻值为R的电阻，导轨的左端距离第一个磁场区域L₂的位置放有一根质量为m，长为L₁ ，阻值为r的金属棒，导轨电阻及金属棒与导轨间的接触电阻均不计．某时刻起，金属棒在一水平向右的已知恒力F作用下由静止开始向右运动，已知金属棒与导轨间的动摩擦因数为μ，重力加速度为g．

（1）若金属棒能够匀速通过每个匀强磁场区域，求金属棒离开第2个匀强磁场区域时的速度v₂的大小；
（2）在满足第（1）小题条件时，求第n个匀强磁场区域的磁感应强度B_n的大小；
（3）现保持恒力F不变，使每个磁场区域的磁感应强度均相同，发现金属棒通过每个磁场区域时电路中的电流变化规律完全相同，求金属棒从开始运动到通过第n个磁场区域的整个过程中左端电阻R上产生的焦耳热Q．

如图所示，把一根柔软的金属弹簧悬挂起来，弹簧静止时，它的下端刚好跟槽中的水银接触。通电后，关于弹簧，下列说法中正确的是（）

A . 弹簧始终不动 B . 弹簧不断上下振动 C . 弹簧向上收缩后，保持静止 D . 弹簧向下伸长后，保持静止

在磁感应强度B为5×10^-3T的匀强磁场中。导线长L为0.4m，电流为1.5A。求导线受到的安培力大小可能为（）

A . 3×10^－² N B . 1.5×10^－³N C . 3×10^－¹ D . 3N

如图所示，竖直平面内一质量为m、边长为L、电阻为R的正方形金属线框abcd从某一高度由静止下落，穿过具有水平边界、宽度也为L的水平匀强磁场区，cd边进入磁场前，线框已经做匀速运动，已知cd边穿过磁场区的时间为t，上述运动过程中，ab、cd边始终保持水平，重力加速度为g，不计空气阻力，求：

（1）线框匀速运动的速度v和匀强磁场磁感应强度B；
（2） cd边穿过磁场过程中，线框中产生的焦耳热Q；
（3） cd边穿过磁场过程中线框中电流强度大小I及通过导线截面的电荷量q．

如图所示，在垂直纸面向里的匀强磁场中，有两根彼此靠近且平行的长直导线a和b放在纸面内，导线长度均为L。导线中通有如图所示的相反方向电流，a中电流为I，b中电流为2I，a受到的磁场力大小为F₁ ， b受到的磁场力大小为F₂ ，则（）

A . 导线a的电流在导线b处产生的磁场方向垂直纸面向里 B . F₂=2F₁ C . F₂<2F₁ D . 导线a的电流在导线b处产生的磁感应强度大小为 $\text{[math]}$

如图所示，边长为L、电阻为R的单匝正方形线圈abcd绕对称轴OO′在磁感应强度为B的匀强磁场中匀速转动，角速度为 $\text{[math]}$ 。求：

（1）穿过线圈磁通量的最大值 $\text{[math]}$ ；
（2）线圈ab边所受安培力的最大值F_m；
（3） —个周期内，线圈中产生的焦耳热Q。

一段导线abcde位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直．线段ab、bc、cd和de的长度均为L，且∠abc＝∠cde＝120°，流经导线的电流为I，方向如图中箭头所示．导线段abcde所受到的磁场的作用力的合力大小为 ( )

图片_x0020_100001

A . BIL B . 2BIL C . 3BIL D . 4BIL

如图表示一条放在磁场里的通电直导线，导线与磁场方向垂直，图中已经分别标明电流、磁感应强度和安培力三者方向的关系，其中正确的是（）

A .

B .

C .

D .

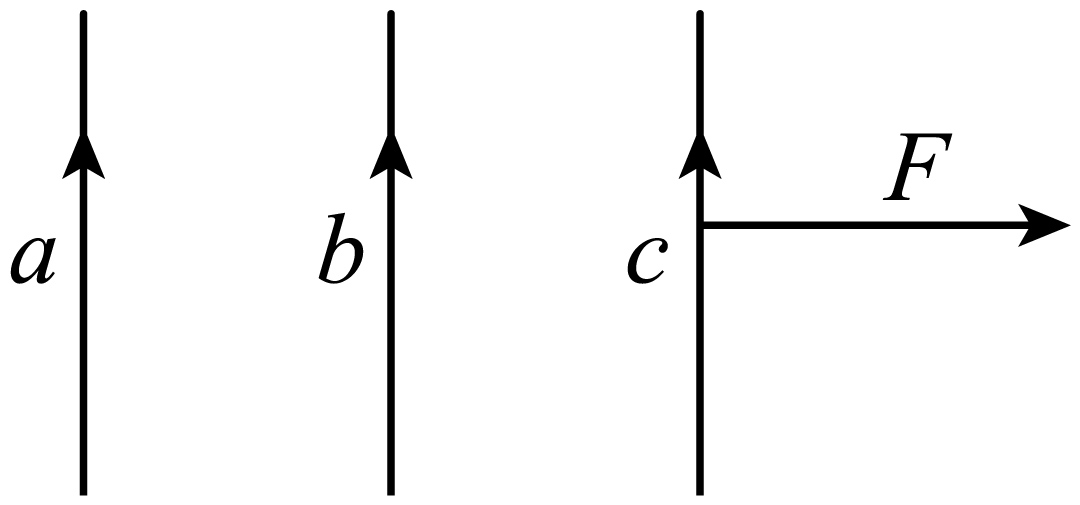

如图所示，三根相同的通电长直导线a、b、c平行放置在光滑绝缘水平面上，a、b、c通入方向相同的电流，b、c中的电流大小分别为I和2I，a、b间的距离和b、c间的距离均为r。现对c施加一个水平向右的恒力F，已知a、b、c三条长直导线运动过程中的相对位置保持不变，通电长直导线在周围某点产生的磁场的磁感应强度大小与电流大小成正比，与该点到通电长直导线的距离成反比，则a中通入的电流大小应为（）

A . 2I B . I C . $\text{[math]}$ D . $\text{[math]}$

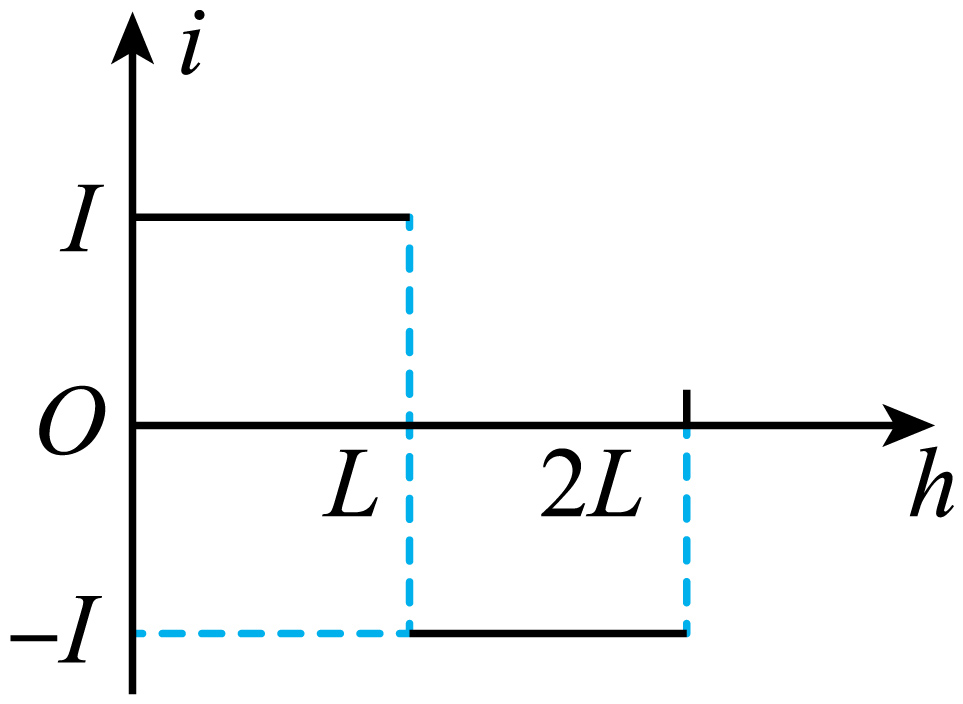

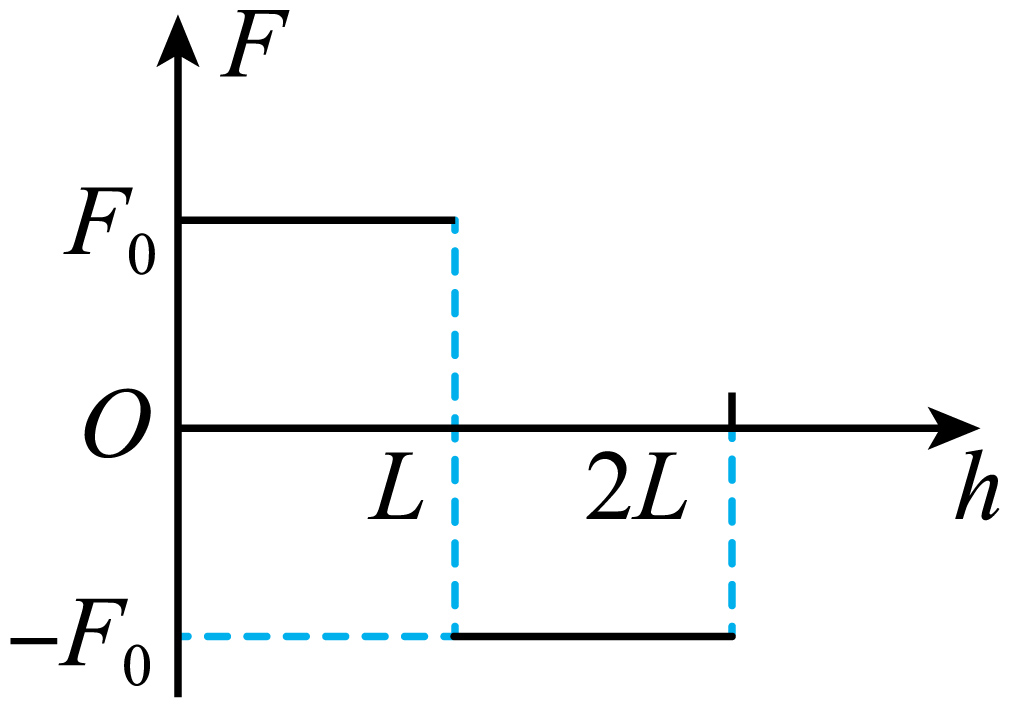

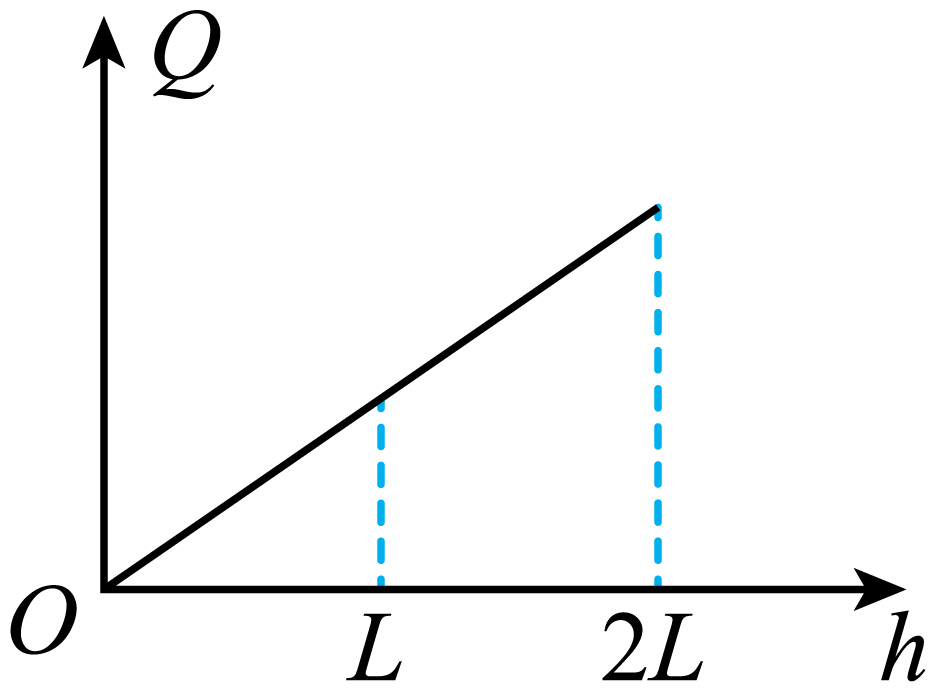

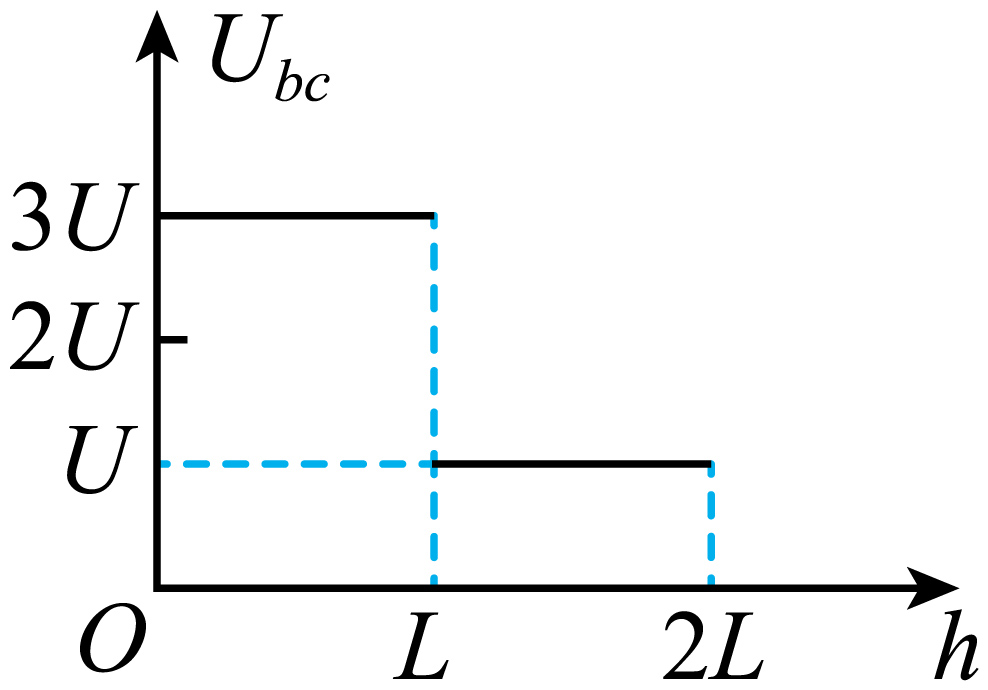

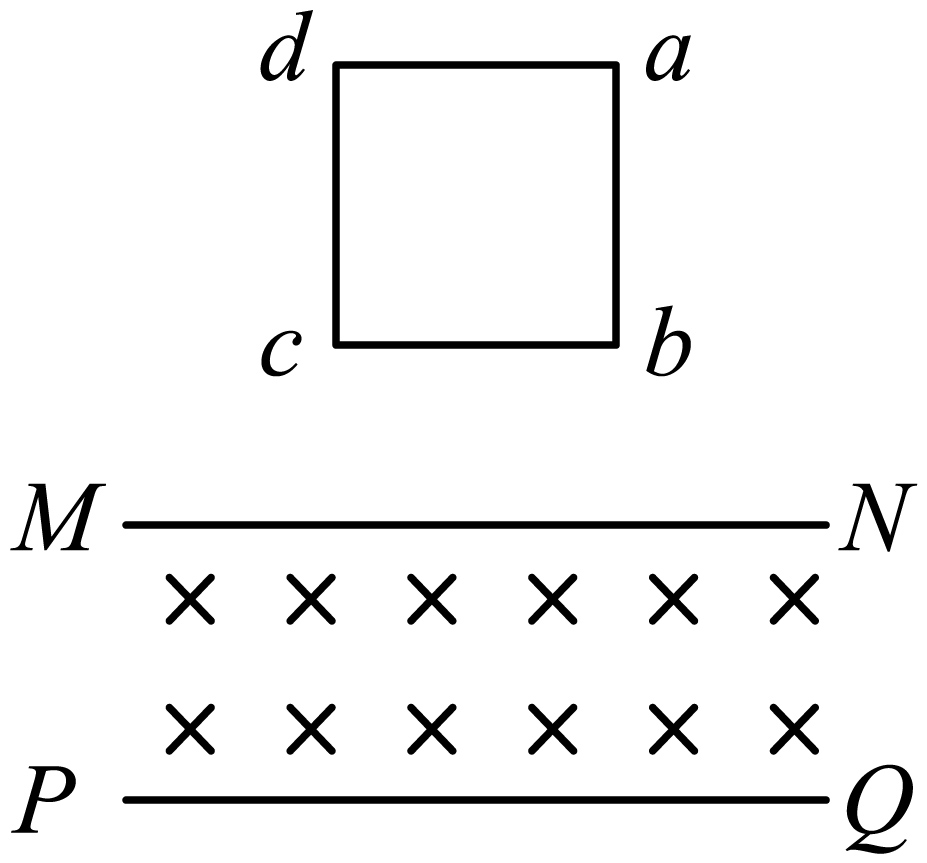

如图所示，abcd是位于竖直平面内用粗细均匀的电阻丝围成的正方形线框，它的下方有一个垂直纸面向里的匀强磁场，MN、PQ为磁场的上下水平边界，两边界间的距离与正方形的边长均为L，线框从某一高度开始下落，恰好能匀速进入磁场。不计空气阻力，以bc边进入磁场时为起点，在线框通过磁场的过程中，线框中的感应电流i、bc两点间的电势差Ubc、线框所受的安培力F、线框产生的焦耳热Q分别随下落高度h的变化关系可能正确的是（）

A .

B .

C .

D .
