磁场和电场的复合 知识点题库

如图，宽度为l=0.8m的某一区域存在相互垂直的匀强电场E与匀强磁场B，其大小E=2×10⁸N/C，B=10T．一带正电的粒子以某一初速度由M点垂直电场和磁场方向射入，沿直线运动，从N点离开；若只撤去磁场，则粒子从P点射出且速度方向发生了45°的偏转． 不计粒子的重力，求

如图所示，质量、速度和电量均不完全相同的正离子垂直于匀强磁场和匀强电场的方向飞入，匀强磁场和匀强电场的方向相互垂直．离子离开该区域时，发现有些离子保持原来的速度方向并没有发生偏转．如果再让这些离子进入另一匀强磁场中，发现离子束再分裂成几束．这种分裂的原因是离子束中的离子一定有不同的（   ）

如图所示，两平行金属板P、Q水平放置，上极板带正电，下极板带负电；板间存在匀强电场和匀强磁场（图中未画出）．一个带电粒子在两板间沿虚线所示路径做匀速直线运动．粒子通过两平行板后从O点垂直进入另一个垂直纸面向外的匀强磁场中，粒子做匀速圆周运动，经过半个周期后打在挡板MN上的A点．不计粒子重力．则下列说法不正确的是（　　）

如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球（电量为+q，质量为m）从正交或平行的电磁混合场上方的某一高度自由落下，带电小球通过下列电磁混合场时，可能沿直线运动的是（   ）

如图所示，有一对平行金属板，板间加有恒定电压；两板间有匀强磁场，磁感应强度大小为B₀ ， 方向垂直于纸面向里．金属板右下方以MN、PQ为上、下边界，MP为左边界的区域内，存在垂直纸面向外的匀强磁场，磁场宽度为d，MN与下极板等高，MP与金属板右端在同一竖直线上．一电荷量为q、质量为m的正离子，以初速度v₀沿平行于金属板面、垂直于板间磁场的方向从A点射入金属板间，不计离子的重力．

如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y轴负方向的匀强电场，场强为E．一质量为m，电荷量为﹣q的粒子从坐标原点O沿着y轴正方向射出．射出之后，第三次到达x轴时，它与点O的距离为L．

磁流体发电机可以把气体的内能直接转化为电能，是一种低碳环保发电机，有着广泛的发展前景，其发电原理示意图如图所示．将一束等离子体（即高温下电离的气体，含有大量带正电和负电的微粒，整体上呈电中性）喷射入磁感应强度为B的匀强磁场中，磁场区域有两块面积为S、相距为d的平行金属板与外电阻R相连构成一电路，设气流的速度为v，气体的电导率（电阻率的倒数）为g．则以下说法正确的是（　　）

在真空中的xOy平面内，有一磁感强度大小为B、方向垂直于纸面向里的匀强磁场．过原点O的直线MN是磁场的边界，其斜率为k．在坐标原点O处有一电子源，能在xOy平面内朝某一方向向磁场发射不同速率的电子，电子的质量为m、电荷量为q，电子重力不计．

如图所示，两平行金属板间距为d，电势差为U，板间电场可视为匀强电场；金属板下方有一磁感应强度为B的匀强磁场．带电量为+q、质量为m的粒子，由静止开始从正极板出发，经电场加速后射出，并进入磁场做匀速圆周运动．忽略重力的影响，求：

为研究某种材料的荧光特性，兴趣小组的同学设计了图示装置，让质子经过MN两金属板之间的电场加速后，进入有界匀强磁场，磁场的宽度L=0.25m．磁感应强度大小B=0.01T，以出射小孔O为原点，水平向右建立x轴，在0.4 m≤x≤0.6 m区域的荧光屏上涂有荧光材料，（已知质子的质量m=1.6×10^-27kg，电量q=1.6×10^-19C，进入电场时的初速度可以忽略）

在坐标系xOy中，有三个等大、相切的圆形区域，分别存在着方向如右图所示的匀强磁场，磁感应强度大小都为B₀=0.10T，圆形区域半径r= m，三个圆心A、B、C构成一个等边三角形ABC，B、C点都在x轴上，且y轴与圆C相切，圆形区域A内磁场垂直纸面向里，圆形区域B、C内磁场垂直纸面向外．在直角坐标系的第Ⅰ、Ⅳ象限内分布着场强大小E=1.0×10⁵N/C的竖直方向的匀强电场．现有质量m=3.2×10^﹣26kg，带电荷量q=﹣1.6×10^﹣19C的某种负离子，从圆形磁场区域A的左侧边缘以水平速度v=10⁶m/s沿正对圆心A的方向垂直磁场射入，求：

如图所示，虚线MN为匀强电场和匀强磁场的分界线，匀强电场场强大小为E，方向竖直向下且与边界MN成θ=45°角，匀强磁场的磁感应强度为B，方向垂直纸面向外。在电场中有一点P，P点到边界MN的竖直距离为d.。现将一质量为m、电荷量为q的带正电粒子从P处由静止释放。粒子第一次进入磁场后，经过时间t，将磁感应强度大小突然变为B′，方向不变，此后粒子恰好被束缚在该磁场中。(不计粒子所受重力，电场和磁场范围足够大)求：

如图所示，一束质量为m、电荷量为q的粒子，恰好沿直线从两带电平行板正中间通过，沿圆心方向进入右侧圆形匀强磁场区域，粒子经过圆形磁场区域后，其运动方向与入射方向的夹角为θ(弧度)。已知粒子的初速度为v₀ ， 两平行板间与右侧圆形区域内的磁场的磁感应强度大小均为B，方向均垂直纸面向内，两平行板间距为d，不计空气阻力及粒子重力的影响，求：

如图所示，在xOy平面直角坐标系中，直角三角形ACD内存在垂直平面向里磁感应强度为B的匀强磁场，线段CO=OD=L，CD边在x轴上，∠ADC=30°。电子束沿y轴方向以相同的速度v₀从CD边上的各点射入磁场，已知这些电子在磁场中做圆周运动的半径均为 ，在第四象限正方形ODQP内存在沿x轴正方向、大小为E=Bv₀的匀强电场，在y=－L处垂直于y轴放置一足够大的平面荧光屏，屏与y轴交点为P。忽略电子间的相互作用，不计电子的重力。

如图所示，两块平行金属极板MN水平放置，板长L =" 1" m．间距d = m，两金属板间电压U_MN= 1×10⁴V；在平行金属板右侧依次存在ABC和FGH两个全等的正三角形区域，正三角形ABC内存在垂直纸面向里的匀强磁场B₁ ， 三角形的上顶点A与上金属板M平齐，BC边与金属板平行，AB边的中点P恰好在下金属板N的右端点；正三角形FGH内存在垂直纸面向外的匀强磁场B₂ ， 已知A、F、G处于同一直线上．B、C、H也处于同一直线上．AF两点距离为 m。现从平行金属极板MN左端沿中心轴线方向入射一个重力不计的带电粒子，粒子质量m = 3×10^-10kg，带电量q = +1×10^-4C，初速度v₀= 1×10⁵m/s。

平行板电容器两板之间距离为d，接在电压为U的电源上。现有一质量为m，带电量为+q的粒子，以速度v沿水平方向射入两板之间（粒子重力不计），如图所示。若要使粒子能以速度v沿直线匀速穿过，则可以在两板间加(   )

如图，足够长的绝缘竖直杆处于正交的匀强电磁场中，电场方向水平向左、场强大小为E，磁场方向水平向里，磁感应强度大小为B。一质量为m，电荷量为-q（q>0）的小圆环套在杆上（环内径略大于杆的直径）无初速下滑。若重力加速度大小为g，圆环与杆之间的动摩擦因数为 （ qE<mg），圆环电荷量不变，则能反映圆环下滑过程中速度v随时间t变化关系的图象是（   ）

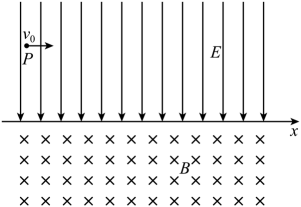

如图所示，在轴的上方有方向向下的匀强电场，在轴的下方有方向垂直于纸面向里的匀强磁场，一带正电的粒子（不计重力）在电场中点以的初速度平行于轴正方向射出，一段时间后进入磁场，然后又从磁场中射出。若粒子第一次从进入磁场到离开磁场的距离为 ， 在磁场中运动的时间为t。则以下判定正确的是（   ）

如图所示，竖直平面内xOy坐标系y轴竖直，第IV象限内充满了沿y轴正方向的匀强电场和垂直纸面向外的匀强磁场。一质量为m、电荷量为q的带正电小球，从y轴上的点以垂直于y轴的初速度进入第I象限，一段时间后经过x轴上的Q点（未画出）进入第IV象限，且速度方向与x轴正方向成角。若小球在第IV象限内做匀速圆周运动，且恰好没有进入第III象限，重力加速度为g。求：

如图所示，在平面直角坐标系xOy内，有一垂直于x轴放置的平行板电容器，两极板间区域有匀强电场。一半径为R的圆形区域存在匀强磁场，磁感应强度大小可调节，磁场圆心在坐标原点O处，磁场方向始终垂直于坐标平面向外。一质量为m、电荷量为q的带正电粒子从电容器极板边缘以速度平行极板射入，恰好从x轴上的点进入磁场，粒子进入磁场时速度方向与x轴正方向夹角为45°，不计粒子的重力。
