磁场对通电导线的作用知识点题库

如图所示的实验装置，可以用来（　　）

A . 研究感应电流的方向与磁场方向的关系 B . 研究发电机的工作原理 C . 研究通电导体在磁场中所受的力与什么因素有关 D . 研究电磁铁的磁性与什么因素有关

科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示．下列关于这两项科学探究的说法正确的是（　　）

A . 甲图中导体棒ab沿水平方向快速运动时，灵敏电流表指针将会发生偏转 B . 甲图实验中将电能转化为导体棒ab的机械能 C . 乙图中闭合开关后，仅将蹄形磁体磁极上下对调，导体棒ab受力方向不变 D . 乙图实验中将导体棒ab的势能转化为动能

下列器件在工作时，与电动自行车的电动机工作原理相同的是( )

A . 话筒 B . 动圈式耳麦 C . 电流表 D . 交流发电机

下列四幅图中，不是用来研究磁场对通电导线有力的作用的是（　　）

A . 如图中，风车转动时电流表指针偏转

B . 如图中，闭合开关后线圈转动

C . 如图中，旋转启动钥匙后用电器工作

D . 如图中，闭合开关后铁钉吸引大头针

直流电动机是根据原理制成的，直流电动机工作时，线圈中电流方向是的．（选填“变化”或“不变化”）．

如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器，电路都完好），要想使金属棒运动起来，下列措施可行的是（　　）

A . 将蹄形磁体的N，S极对调 B . 换用磁性强一些的蹄形磁体 C . 换用能提供较大电流的直流电源 D . 把电源两极对调

图所示的实验中，闭合开关后，支架上原先静止的轻质铝管会朝某个方向滚动，这表明磁场对通电导体会产生的作用．改变磁场的方向或者的方向，可以使原先静止的铝管开始运动的方向发生改变．（选填“电动机”或“发电机”）就是根据这个原理制成的．

如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（）

A . 该简易电流计是利用电磁感应现象制成的 B . 若将电源的两极对调，则磁针会反向偏转 C . 若断开电路，则磁针回到原来的位置 D . 若断开电路，则磁针静止时，其S极将指向地理南极附近

某同学为了同时验证老师课堂上讲过的“电磁感应现象”、“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应的发生哪些物理现象：（写出2个现象）：；．

现代工业中，电动机被广泛的应用，如图中能说明电动机工作原理的是（）

A .

B .

C .

D .

刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。下图中与此原理相同的是（）

A .

B .

C .

D .

如图所示，是一种在阳光下能不断摇摆的塑料小花．花盆表面的太阳能电板在光照下，产生电流驱动电动机，使小花左右摆动．请问：

（1）太阳能电池板在光照下能量如何转化？
（2）电动机的工作原理？
（3）电动机使小花左右摆动，能量是如何转化的？

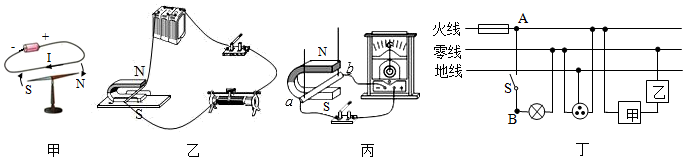

电与磁的联系可以由三个重要实验所证实，这三个实验分别如图1、如图2、图3所示。

（1）图1实验：①该实验证实了；②应用举例：。
（2）图2实验：①该实验证实了；②应用举例：。
（3）图3实验：①该实验证实了；②应用举例：。

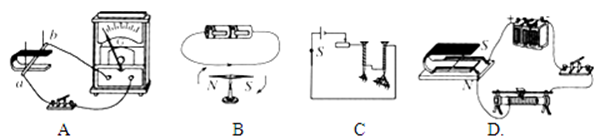

如图所示的四个实验,反映电动机基本原理的是（）

A .

B .

C .

D .

阅读短文，回答问题：

电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．

整车	整车质量	40kg
	最高车速	10m/s
	最大噪音	62dB
	效率	75%
蓄电池	容量	0.5kW·h
蓄电池	供电电压	48V
电动机	额定电压	48V

（1）如图所示的实验中，能反映电动机工作原理的是如下图中的．
（2）关于电动车，下列说法中错误的是（_________）

A . 电瓶车手把相当于轮轴 B . 紧急刹车时，人会向前倾导致人的动能变大 C . 行驶过程中轮胎发热，轮胎内能一定增大 D . 后视镜用凸面镜是为了扩大视野
（3）电动车中改变车速的控制器相当于是实验室中的（填物理实验器材名称），它和电动机应该选填“串联”或“并联”）在一起使用．
（4）该电动车最多能输出的机械能为J.
（5）立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是kg.（g取10N/kg）

如图所示装置，闭合开关，将导体a沿导轨水平向右移动，导体b也随之向右运动起来。下列说法中正确的是（）

A . 装置左侧的原理是电流的磁效应 B . 装置左侧的应用实例是电动机 C . 装置右侧的原理的能量转化是：电能转化为机械能 D . 当a水平向左移动，b的运动方向不变

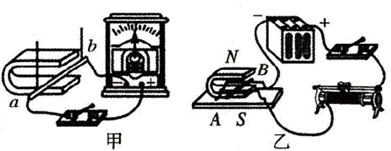

如图甲所示，当闭合开关后，部分导体在磁场中做切割磁感线运动时，电流表指针会发生偏转；如图乙所示，当闭合开关后，通电导体棒在磁场中受力向左运动。其中电动机的工作原理与图相同。发电机的工作原理与图相同（前两空选填“甲”或“乙”）。图甲中的能量转化是；若将图乙中的电源正负极接线调换，则通电导体棒在磁场中受力方向将（选填“不变”或“改变”）。
