磁场对通电导线的作用知识点题库

如图是课本中的几个实验，其中揭示了电动机工作原理的是

A .

B .

C .

D .

图是课上演示实验的装置，将金属棒ab放入磁场中，闭合开关给金属棒ab通电后，观察到直金属棒ab运动起来，则下列说法中错误的是( )

A . 金属棒运动过程中是电能转化为机械能 B . 实验现象说明磁场对电流有力的作用 C . 利用这种原理可以制成电动机 D . 利用这种原理可以制成发电机

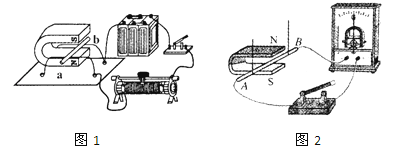

实验小组的同学进行电磁学实验．

（1）在如图1所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体
（2）在如图2所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿（选填“竖直”或“水平”）方向运动，则灵敏电流计的指针将发生偏转．这种现象叫做

如图所示，能说明电动机工作原理的是（）

A .

B .

C .

D .

重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备，如图所示．已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是J，利用滑轮系统的目的是，传动装置带动发电机发电，发电机的工作原理是．已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明s．

如图所示是电磁现象的四幅实验装置图，下列分析中正确的是（）

A . 图甲装置中通电螺线管的B端为S极 B . 图乙装置说明电流周围存在着磁场 C . 图丙装置研究的是磁场对通电导体的作用 D . 图丁装置是电动机的结构原理图

关于电磁现象，下列说法中正确的是（）

A . 通电线圈在磁场中受力转动的过程中，机械能转化为电能 B . 指南针能指南是由于受到地磁场的作用 C . 磁场中某点的磁场方向是放在该点的小磁针S极所指的方向 D . 闭合电路的部分导体在磁场中运动时，导体中一定产生电流

如图所示的两个模型，其中甲图是根据制成的，乙图是机的模型。

如图所示，是探究磁场对通电导线的作用，实验结果说明（选填“磁能生电”或“电能生磁”），根据该现象制成了（选填“电动机”或“发电机”）。

对图所示的四个实验，其解释合理的是（）

A . 甲图实验演示的是磁场能产生电流 B . 乙图实验中闭合开关，小磁针不动 C . 丙图实验装置的实验原理，应用于制造发电机 D . 丁图实验中电磁铁B的磁性比电磁铁A的磁性强

九年级（2）班的物理实践小组在装好直流电动机模型后，设计了一个通过改变电动机的转动方向及转速使重物上升或下降的电路，如图所示，有一个单刀双掷开关（触片K接通a或接通b），只有两个电源．请你完成电路图的连接（操作过程中不得改变电路中的接线），并请回答：

（1）如何改变电动机的转动方向？
（2）如何改变电动机的转速？

如图装置是一个（填“发电机”或“电动机”），当接通电源时，磁场内线圈abed会(填“保持静止”或“转动”），如把图中的电源改为灵敏电流计，则该装置可改装成为。

关于如图所示的电磁现象，下列表述中正确的是（）

A . 甲图中的实验说明磁极间的相互作用，同名磁极相互吸引 B . 乙图中的实验可以用来说明发电机的工作原理 C . 丙图中的电铃工作时，是利用了电流的磁效应 D . 丁图中可以根据铁屑在磁体周围的分布情况判断该磁体周围各点的磁场方向

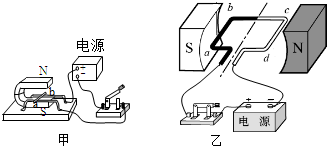

探究“通电导体在磁场中受力与什么因素有关”的实验，如图所示。

图片_x0020_979019604

（1）如图甲所示，将导体ab置于蹄形磁铁的两极之间，闭合开关，导体ab向左运动，说明磁场对导体有力的作用；
（2）仅将图甲中磁铁的N、S极对调，闭合开关，导体ab向右运动，说明导体在磁场中的受力方向与有关；仅将图甲中电源的正、负极对调，导体ab向右运动，说明导体ab在磁场中的受力方向与有关；
（3）将导体换成线圈放入磁场中，如图乙所示，闭合开关，线圈不能持续转动，是因为线圈越过了平衡位置以后，受到磁场的力要它的转动。为了使线圈持续转动下去，可以通过每半周改变电流的方向或改变的方向，生活中的电动机一般是通过换向器改变的方向让线圈持续转动起来的。

不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是（）

A .

B .

C .

D .

图示，关于下列四幅图的叙述中正确的是（　　）

A . 如图甲所示，闭合开关，小磁针将发生偏转，该现象说明磁场能产生电流 B . 如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转 C . 如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机 D . 如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用

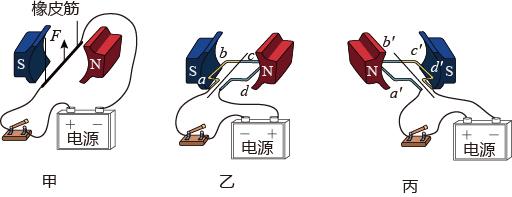

如图甲，磁场对导体的力F竖直向上，用F_ab ， F_cd ， F_a'b' ， F_c_′_d_′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（　　）

A . F_ab竖直向下，F_cd竖直向下 B . F_ab竖直向上，F_cd竖直向下 C . F_a_′_b_′竖直向上，F_c_′_d_′竖直向下 D . F_a_′_b_′竖直向下，F_c_′_d_′竖直向上

一款小电风扇，图中能说明其工作原理的实验装置是（）

A .

B .

C .

D .

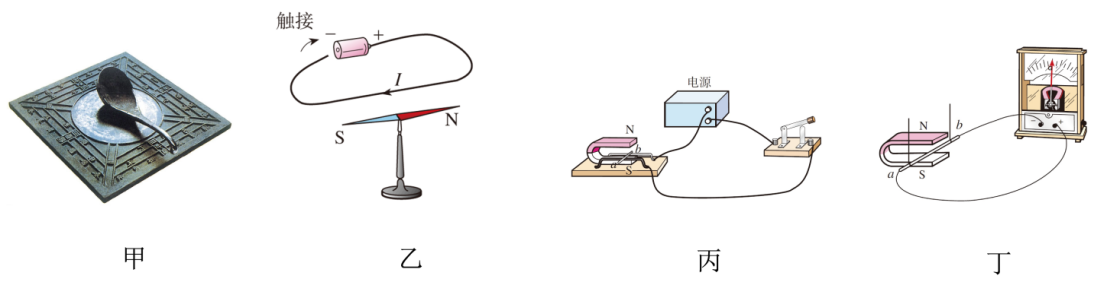

如图所示，对应的说法正确的是（）

A . 图甲，司南能指示南北方向，是因为受到地磁场的作用 B . 图乙，通电导体周围存在磁场，证实这一现象的第一位科学家是法拉第 C . 图丙，利用通电导体在磁场中受到力的作用的原理可制成发电机 D . 图丁，利用此原理可制成动圈式扬声器

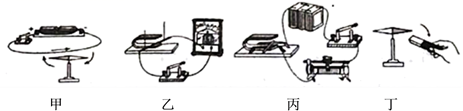

图是关于电磁现象的实验，下列说法正确的是（）

A . 甲图实验是为了验证电磁铁的磁性强弱与线圈的匝数有关 B . 乙图实验说明通电导线周围存在磁场 C . 丙图实验可以说明电动机的工作原理 D . 丁图实验中导体AB在磁场中做切割磁感线运动，电流表指针发生偏转
