电磁继电器的组成、原理和特点 知识点题库

电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（　　）

如图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮于A，当水面上涨到到达警戒水位时（   ）

如图所示，R₀是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是

为了交通安全，很多路口都安装有拍摄闯红灯汽车装置，如图所示是它的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 （选填“强”或“弱”），使衔铁与触点 （选填“1”或“2”）接触，从而使电控照相机工作，拍摄违规车辆．

新型发热材料﹣﹣PTC

PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．

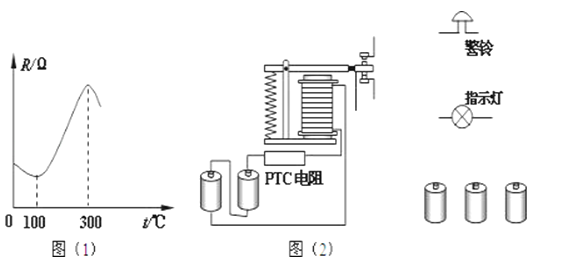

（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，如图（1）为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为 ℃．

（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻  ， 功率 ，使其温度 （以上均填变化情况）；反之，也能自动调节．因此用PTC材料制成的电热器具有自动调节功能．

如图所示，用电磁继电器控制红、绿两盏灯明、暗的电路．当开关K打开时 灯亮．

如图所示是小然为爷爷设计的羊圈报警器，羊在圈中时，羊圈被细漆包线围着，此时电磁铁 （填“有”或“无”）磁性，电铃不响；羊逃离时，碰断漆包线，电磁铁 磁性，在弹簧的牵引下，工作电路接通，电铃发声报警．

超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢。利用电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将下图中的控制电路和工作电路分别连接完整。其中R₁是压敏电阻（受到压力时阻值较小，不受压力时阻值很大），R₂是限流电阻（如果串联在电路中可减小电路中的电流）。

如图所示是电磁继电器的工作电路，其实质是通过控制电磁铁的 （填“磁极方向”、“磁场有无”或“磁场强弱”）来间接地控制高压工作电路．闭合控制电路中的开关S，衔铁在 所施加的力作用下，使工作电路闭合；控制电路中开关S断开时，衔铁在 所施加的力作用下，使工作电路断开，从而实现了对高压工作电路的控制．

如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法不正确的是（　　）

如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮．

如图是汽车启动装置原理图对于这一装置及其工作特点，下列说法中不正确的是（   ）

如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻 =20Ω）、开关、滑动变阻器 （取值范围0~80Ω）和热敏电阻 组成； 阻值随温度变化的关系如下表所示，当控制电路电流 ≥50mA时，衔铁被吸合切断工作电路；当控制电路电流 ≤40mA时，衔铁被释放接通工作电路。

图中所示为一款“智能照明灯”的电路，天暗时灯L自动发光，天亮时自动熄灭．控制电路中，电源电压恒定，R₁为定值电阻，R₂为光敏电阻，其阻值随光照强度而变化．以下说法正确的是（   ）

酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由 (选填“法拉第”、“奥斯特”或“安培”)发现的。装置通电后，电磁铁上端为(选填“N”或“S”)极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应(选填“大于”、“等于”或“小于”)密封罩所受的重力若提不起，则应将滑动变阻器的滑片向(选填“左”或“右”)滑动。

国际泳联规定，泳池的温度应控制在25℃-27℃之间。如图甲是泳池水温自动控制电路，热敏电阻作为感应器探测水温，其阻值与水温之间满足关系：R₁=-5t+500(0℃<t<50℃)，定值电阻R₀阻值为4Ω，R₂为给水加热的发热电阻，衔铁只有在不小于5N的作用力下才能动作。电磁铁产生的吸引力与电磁铁中电流关系如图乙。

小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻），小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变（选填“强”或“弱”），衔铁与触点（选填“1”或“2”）接触，电动机的转速变（选填“快”或“慢”）。

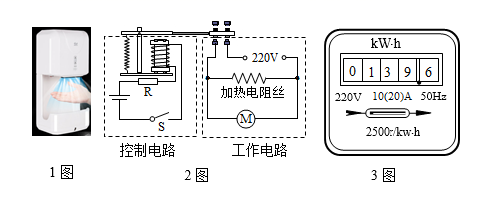

新冠病毒肆虐，“无接触”式的生活方式悄然走进我们的生活。图1为某款无接触式的热风干手器，手伸入舱内时可吹出温度为35℃~45℃的热风，其电路由控制电路和工作电路两部分构成，可简化为图2所示，其中控制电路中R为光敏电阻。已知该款干手器工作电路的额定功率为1100W，加热电阻丝阻值为88Ω。

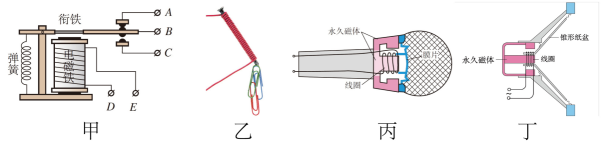

电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（   ）

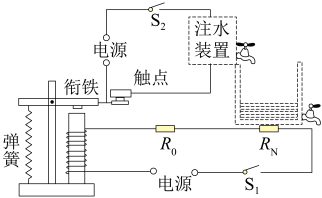

创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，R_N为压敏电阻，其阻值随压力的变化而变化，R₀为定值电阻。闭合开关S₁、S₂ ， 当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（   ）
