电磁继电器的组成、原理和特点 知识点题库

在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（  ）

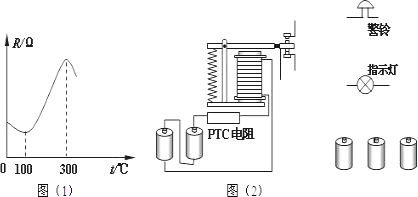

新型发热材料﹣﹣PTC，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．

如图所示是直流电铃的原理图．下列关于电铃工作时的说法，正确的是（　　）

如图所示，关于温度自动报警器运用了许多的物理知识，以下说法中正确的是（　　）

如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（　　）

如图虚线框内的装置叫 。其中R是热敏电阻，它的阻值随温度的升高而减小，R₀是滑动变阻器。该装置的工作原理是：随室内温度温度的升高，热敏电阻的阻值减小，控制电路中电流 ，当电流达到一定值时，衔铁被吸合，右侧空调电路 （填“闭合”或“断开”），空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向 （“左”或“右”）移动。

电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R₁为保护电阻，R₂为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（   ）

下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于（填“绝缘体”或“导体”）．当井盖丢失时，灯泡发光报警；当电磁铁的线圈中有电流通过时，继电器的动触点与（填“上”或“下”）静触点接触，电磁铁的上端是极．

小明同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为一个小型电热器，其铭牌如图所示。该装置应选用插有金属丝的（选填“酒精”、“煤油”或“水银”）温度计，能使鱼缸中的水温大致保持在℃，电磁铁上端的磁极是（选填“N”或“S”）。该装置某次连续正常工作半小时，可使鱼缸中20Kg水的温度最高升高℃。



如图是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）

如图所示是温度自动报警器，当温度达到 ℃时，电铃发生报警，此时电磁铁的左端是 极．温度计中的液体应该选用 （选填“酒精”或“水银”）．

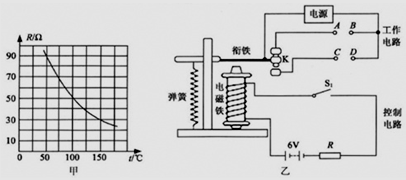

图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为130欧，当线圈中电流大于或等于30毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。

关于如图所示的自动控制电路中，下列说法不正确的是（  ）

下面是小明在中考复习过程中总结的知识点，记录中有笔误的是(   )

如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（   ）

下水井盖的丢失给人们出行带来了安全隐患，为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于体；当井盖丢失时，(选填“L₁”或“L₂”)灯工作预警．

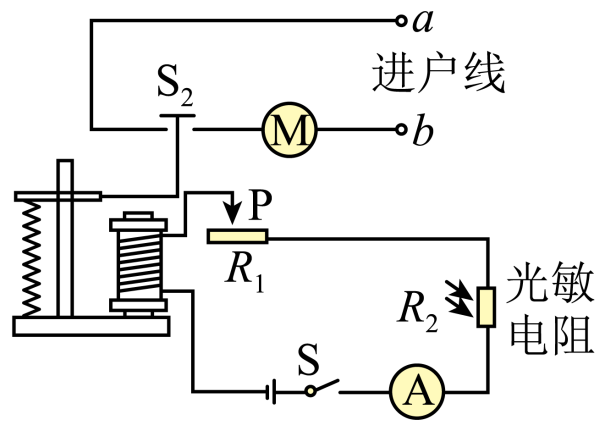

夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤。小宁利用光敏电阻对紫外线较灵敏的性质，设计了如图所示的电路。当户外紫外线增强到设定值时，S₂闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。关于该电路，下列说法正确的是（   ）

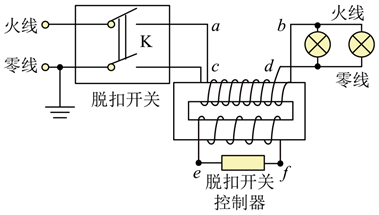

照明电路中，为了安全，一般在电能表后面电路上安装一漏电保护器，如图所示，当火线上的电流跟零线上的电流相等时漏电保护器的ef两端没有电压，脱扣开关K能始终保持接通，当火线上的电流跟零线上的电流不相等时漏电保护器的ef两端就有了电压，脱扣开关K立即断开。下列说法正确的是（   ）

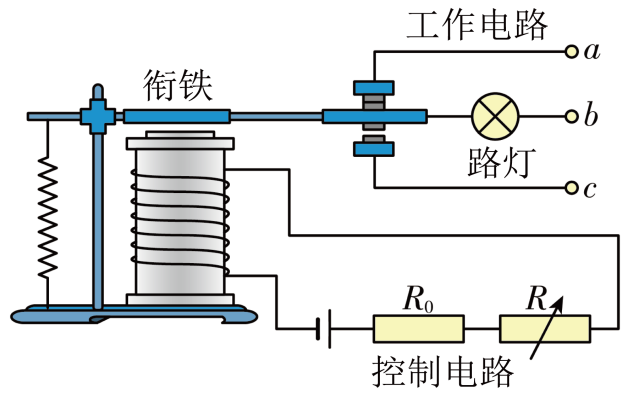

如图所示，R₀是一个光敏电阻，阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），与继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。以下分析正确的是（   ）

如图所示，是一种水位自动报警器的原理图。水位到达金属块时，灯亮；此时电磁铁的上端为（选填“”或“”）极。（容器内的水是导电的）
