电磁继电器的组成、原理和特点 知识点题库

下列说法正确的是(    )

下列关于电与磁的说法，正确的是（　　）

阅读短文，回答问题：

干簧管

干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．

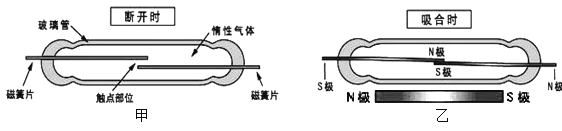

如图为单触点干簧管的结构示意图．其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体．平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）．当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）．外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开．

干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种．软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质．硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质．磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极．

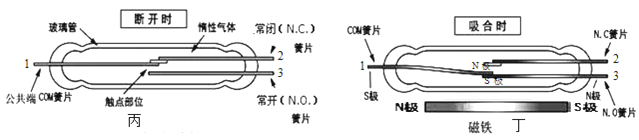

双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．

干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路．线圈断电后，干簧片在本身的弹力作用下分开，将线路切断．

（1）单触点干簧管中的磁簧片是用 （选填“软”或“硬”）磁性材料制成的．

（2）单触点干簧管在 （选填“断开”或“闭合”）时，磁簧片具有弹性势能．

（3）双触点干簧管的1、2、3三个簧片的对应制作材料可能是 　

A．铁、铁、铜       B．铁、铜、铁      C．铜、铁、铜    D．铁、钴、铁

（4）当条形磁铁按图1所示的方式从A移动到B，图2能反映电路中的电流随时间变化的图象是 ．

（5）如图3为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是 　

A．红灯、绿灯交替发光

B．红灯长亮，绿灯亮、灭交替

C．绿灯长亮，红灯亮、灭交替

D．红灯长亮，绿灯不亮．

小明发现超市里的手扶式电梯无人站在上面时运动较慢，有人站在上面时运动较快．他据此画出了如图所示的电路（R是一个压敏电阻）．他分析：当人站在电梯上，R的阻值变小，电磁铁的磁性变 （选填“强”或“弱”），衔铁与触点 （选填“1”或“2“）接触，电动机的转速变快，电梯运行变快．

如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（　　）

如图所示是一种温度自动报警器的原理图．制作时，在（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连．当温度达倒金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号．

电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R₁为保护电阻，R₂为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（　　）

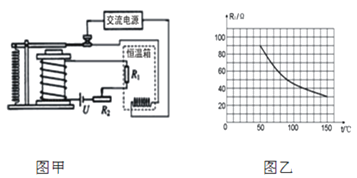

小林利用实验室的电磁继电器、热敏电阻R₁、可变电阻器R₂等器件设计了一个恒温箱控制电路，如图甲所示．图乙是小林通过实验测得的R₁的阻值随温度变化的关系曲线．

（1）电磁继电器中电磁铁上端是　 　（选填“N”或“S”）极．

（2）当温度较低时，电磁铁的磁性较弱，触点开关 （选填“接通”或“断开”）．

（3）电磁继电器的电源两端电压U=6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合．若可变电阻器R₂的电阻值设定为150Ω时，恒温箱温度可达到　 　℃．当可变电阻器R₂的电阻变大时，恒温箱设定的温度将变 （选填“高”或“低”）．

如图是由电磁铁P等构成的空气开关的原理图，电磁铁P的右端　 极，当电路由 或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性 （填“增强”．“不变”或“减小”），吸引衔铁Q的力 （“变大”、“变小”或“不变”），使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用。

小鑫在超市看到：电梯上有人时运动得快，没人时运动得慢．如图是小鑫上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：通电后电磁铁的上端是极，当有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变（选填“强”或“弱”），使衔铁与触点接触，通过电动机的电流（选填“变大”或“变小”），电动机转速变快，使电梯运动变快．

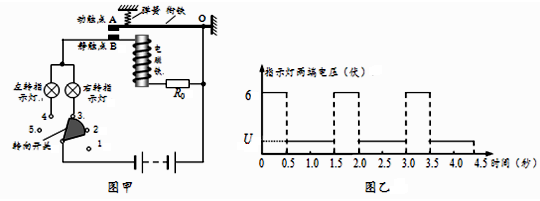

某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6伏，指示灯规格为“6V 3W”，R₀为定值电阻，电磁铁线圈及铁的阻值忽略不计．

如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路．L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路中，电源由两节干电池串联而成，电压为2.8V．R₁为阻值10Ω的定值电阻．R₂为光敏电阻，其阻值会随着光强的变化而变化．下列说法错误的是（   ）

如图是火警自动报警原理图．发生火警时，将会发生下列变化，其变化顺序是（   ）

①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路．②接通触点使报警电路中有电流通过．③电磁铁具有磁性．④衔铁被吸下．⑤红灯亮、电铃响，发出警报．

如图是“水位自动报警器”电路图，容器中装有盐水， 和 分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（    ）

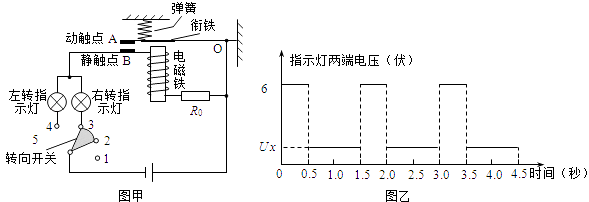

某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光。电路中电源电压恒为6伏，指示灯的规格为“6V 3W”，R₀为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。

科技改变生活，如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R₀为保护电阻.请你用铅笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉），达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果.

如图所示是一个水位自动报瞥器的原理图。水位到达金属块A之后，（选填“红“或“绿“）灯亮；当绿灯亮时电磁铁（选填“有“或“无”）磁性。

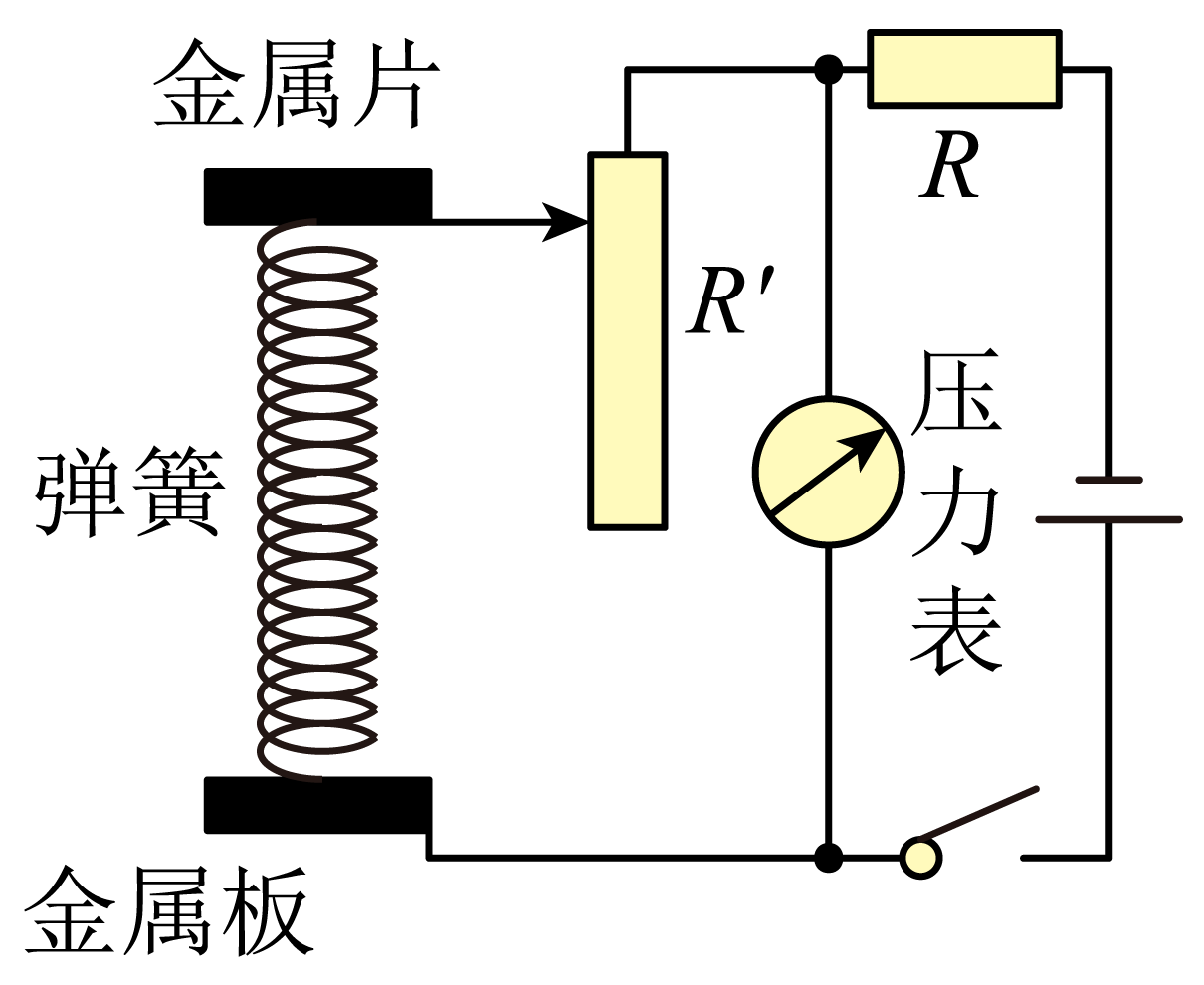

小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中R^ˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个表。当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）。

如图为某种电热水器的原理图，包括控制电路和工作电路两部分，其工作模式和相关参数如下表。通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。R₀、R₁为电热丝，R₂为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。

电源	220V
加热功率	800W
保温功率	40W
水容量	1.0L

如图是小华设计的一种节能电梯工作原理图，R是一个压敏电阻，当电梯上无人时，压敏电阻受到的压力变小，阻值变大，电磁铁的磁性变 （填“强”或“弱”），触点3与触点 （填“1”或“2”）接触，电动机的转速变小，电梯变慢，从而达到节能目的．
