电磁继电器的组成、原理和特点知识点题库

如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（　　）

A . 红灯亮，绿灯灭 B . 红灯灭，绿灯亮 C . 红灯亮，绿灯亮 D . 红灯灭，绿灯灭

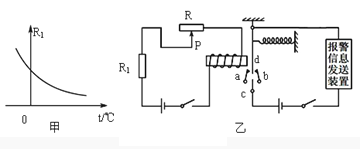

传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。其中热敏传感器主要运用了热敏电阻来测量温度的变化。热敏电阻主要是由 (导体/半导体/超导体/绝缘体)材料制成的。热敏电阻阻值随温度变化的曲线如图甲所示，图乙是由热敏电阻R₁作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片。为了使温度过高时发送报警信息，开关c应该接在（a/b）处。若使报警的最低温度降低些，应将P点向（左/右）移动。

以下关于电与磁四幅图片的描述正确的是（　　）

A . 甲图：它是探究电磁感应现象的装置图 B . 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少 C . 丙图：将开关闭合，小磁针的N极向右转动 D . 丁图：电磁继电器是利用电流的热效应来工作的

如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示．已知继电器的线圈电阻R₀=15Ω，左边电源电压为6V恒定不变．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作．

温度t/℃	0	5	10	15	20	25	30	35	40
电阻R/Ω	550	500	445	415	385	355	325	295	265

（1）请简要说明该自动控制装置的工作原理．

（2）计算说明该空调的启动温度是多少？

（3）为了节省电能，将空调启动温度设定为25℃，控制电路中需要再串联多大的电阻？

（4）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案．

如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（　　）

A . 温度升高至74℃时，L₁亮灯报警 B . 温度升高至74℃时，L₂亮灯报警 C . 温度升高至78℃时，L₁亮灯报警 D . 温度升高至78℃时，L₂亮灯报警

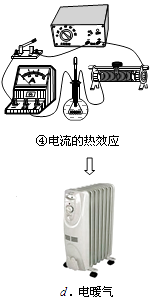

如图所示，①②③④为物理学习中做的四个实验，abcd为应用实例，箭头表示实验和应用的对应关系，其中对应关系正确的是（）

A .

B .

C .

D .

如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，灯亮．

对下列四幅图的理解不正确的是（）

A .

如图通电导体周围存在磁场 B .

如图利用磁场对电流的作用，可以制成电动机 C .

如图闭合电路的一部分导体在磁场中运动时，导体中一定会产生感应电流 D .

如图电磁继电器是根据电流磁效应原理制成的电路自动控制开关

如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．

如图所示，甲图是生活中常用的石英钟，若用该钟的分针转动来测量时间，则测量的分度值是．乙图为一种温度自动报警电器的原理，在水银温度计的顶端封入一段金属丝，则温度升高至℃时，L₂灯亮报警．

如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）

A . 灯亮，电动机不转动，电铃响 B . 灯亮，电动机转动，电铃响 C . 灯不亮，电动机转动，电铃响 D . 灯不亮，电动机不转动，电铃响

小宝同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，左侧的温度计是电接点水银温度计，右侧A为一段软导线，B为一个小型电热器，当温度达到或超过℃时，电磁铁磁性（选填“具有”或“没有”），加热器B（选填“开始工作”或“停止工作”），用水银温度计是因为水银是．

如图所示，R₀是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯.白天灯熄，夜晚灯亮，则给路灯供电的电源应接在（a、b或b、c）两端；如果将电阻箱R的阻值调小一些，则路灯比原来（早一些/迟一些）亮.

城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生,令人痛心。为此,某同学设计了一种警示电路：在井口安装一环形灯L,井盖相当于开关S；正常情况下(S闭合),灯L不亮；一旦井盖丢失(S断开),灯L立即亮起,以警示行人。下图中电路符合要求的是( )

A .

B .

C .

D .

如图所示，R₀是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R 是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯.白天灯熄，夜晚灯亮.则给路灯供电的电源应接在（a、b /b、c）两端；如果将电阻箱 R 的阻值调小一些，则路灯比原来（早/迟）一些亮.

如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)

阅读短文，回答问题

双触点干簧管

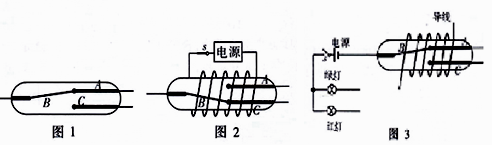

双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触.而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触.
