图是一段家庭电路的示意图。根据图中提供的信息可知：下列说法错误的是（）

A . 并联电路中干路电流等于各支路电流之和 B . 吹风机工作时的电阻一定比灯泡电阻大 C . 图中两盏灯泡工作时的电阻相同 D . 图中各用电器两端的电压相等

“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流（选填“变大”、“不变”或“变小”）．

如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U_甲：U_乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I_甲：I_乙= ，此时R₁和R₂消耗的功率之比P_甲：P_乙= ．

如图所示的电路中，闭合开关后三个电流表A₁、A₂、A示数分别为I₁、I₂、I，已知I=0.8A，I₁=0.2A，则通过灯L₂的电流是多少安？

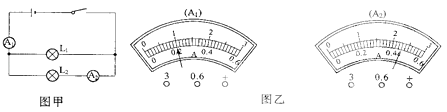

在图甲所示的电路中，灯L₁、L₂是联，合上开关S，电流表A₁、A₂的示数如图乙所示，则灯L₁中的电流为 A，灯L₂中的电流为 A．

如图是小明同学探究某电路中电流热点的电路图，图中没有标明电流表序号，小明正确地测量后，记录下其中两只电流表示数分别为0.4A，0.1A，则第三只电流表的示数：①一定为0.5A；②一定为0.3A；③可能为0.5A；④可能为0.3A．以上说法正确的是（）

A . 只有① B . 只有② C . ③④ D . 只有③

在图（a）所示的电路中，电源电压为3伏且保持不变，电阻R₁的阻值为5欧，滑动变阻器R₂上标有“20Ω 1A”字样，所用电流表的表盘如图（b）所示．闭合电键后，滑片P移到某一位置时，电流表示数为1安．求：

两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为Ω；将甲和乙并联后接在电压为2V的电源两端，干路中的电流为A.

张伟同学“探究并联电路的电流规律实验”的电路如图1所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：

（1）比较上表数据，可以得出结论是：；
（2）张伟把电流表接入A点，当闭合开关时发现电流表指针如图2所示，出现这种情况的原因是。
（3）当张伟更换电压不同的电源后，将两个电流表分别接入如图3甲所示的两个位置测量，此时电流表A₁和A₂读数分别如图3乙所示，请你帮忙读出电流大小分别是：A₁表为A，A₂表为A，由此可知过灯泡L₂的电流大小为A。（思考A₁表和A₂表的量程）

如图所示，开关由闭合到断开，电流表A₁、A₂的示数I₁、I₂的变化为（）

A . I₁变小，I₂变大 B . I₁不变，I₂变大 C . I₁变大，I₂变小 D . I₁不变，I₂变小

如图所示，灯L标有“6 V 3 W”字样，R₁=12 Ω，R₂=8 Ω，当开关S₁闭合，S₂、S₃断开，滑动变阻器滑片P从a端滑到b端时，电流表的示数变化了0.2 A，试求：

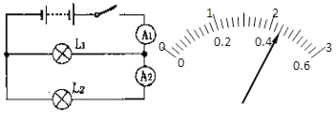

如图所示电路中，电流表A₁与A₂指针指示的位置如图所示，则电流表A₁所使用的量程为，读数是；灯L₁电流是。

如图甲所示的电路中，两个灯泡L_!、L₂并联，闭合开关，电流表A₂的示数如图乙所示。电流表A₁和A的指针都指向同一刻度，如图丙所示。下列说法正确的是（）

A . 通过灯L₂的电流为0.16 A B . 灯L₁比灯L₂更亮 C . 电流表A的示数为0.1 A D . 通过灯L₁的电流为0.2 A

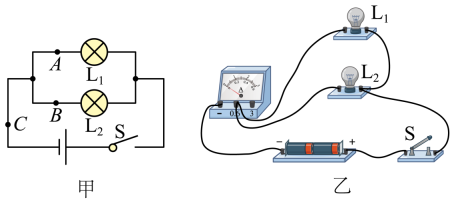

如图所示，当闭合开关时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是A；乙图中通过C点的电流是A。

如右下图所示电路中，电源电压不变，闭合开关 S₁、S₂ ，两灯都发光。当把开关 S₂断开时，灯泡 L₁的亮度及电流表示数变化的情况是（）

A . L₁变亮，电流表示数变小； B . L₁亮度不变，电流表示数变小； C . L₁变亮，电流表示数不变； D . L₁亮度不变，电流表示数不变。

如图所示，若电源电压为6V，当只闭合S₂和S₄时电压表的示数为3.8V，求：

图片_x0020_100033

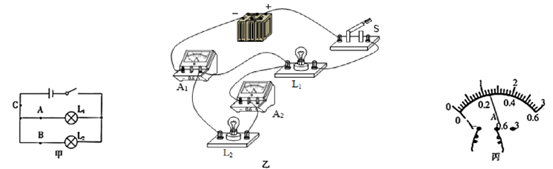

小章和小赵按照课本要求“探究并联电路中电流规律”，他们设计的电路如图甲所示。

图片_x0020_100014

（1）在连接电路的过程中开关应该；
（2）为了防止损坏电流表，在事先不能估计电流大小的情况下，应先进行，小章闭合开关时，发现所使用的电流表指针向零刻度线的左侧偏转，原因可能是；
（3）在实验过程中他们连接了如图乙所示的电路，闭合开关后，观察到灯L₂（选填“发光”或“不发光”）；
（4）请在图乙上只改动一根导线，使L₁、L₂并联，电流表A₁测干路电流，A₂测灯L₂的电流，开关控制所有用电器（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交又）；

（5）他们采用了以下两种方法多次完成实验；

方法一：改变电源电压。

方法二：更换其中一条支路中的灯泡（规格不同）。

将测出的电流值填入下表，如图丙所示，①空格处电流表示数为；

通过对数据分析可知：

②前两次实验是采用方法来进行的；

③由实验数据可以得出的结论是：并联电路中干路电流等于。

在图示的电路中，电源电压为6V且不变，电阻R₁的阻值为10Ω。求；

（1）闭合开关 S，电流表的示数I。
（2）现有滑动变阻器R₂ ，其规格“10Ω 2A”、“20Ω 1.5A”、“50Ω 1A”中的一个。若将R₂与R₁以串联或并联的方式接入M、N两点间，闭合开关S，移动滑片，观察到电流表两次示数分别为2A和0.2A。
①请判断电流表两次示数所对应的R₁与R₂的连接方式，并说明理由。

②计算电流表示数的最大值。

如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A₁的示数是0.1A，则通过小灯泡L₂的电流（）

A . 0.5A B . 0.4A C . 0.3A D . 0.1A

在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。

A点电流	B点电流	C点电流
0.16A	0.16A	0.32A
