并联电路的电流规律 知识点题库

在“用电流表测电流”的实验中,某同学接成如图(A)所示的电路。当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图(B)所示,则通过灯L1的电流为 A,通过灯L2的电流为 A。

如图所示,电源电压保持不变,电阻R2的阻值为15欧。闭合电键S后,电流表的示数为1安,通过电阻R2的电流为0.4安。求:

(1)电源电压U;
(2)电阻R1的阻值;
(3)通电10秒,电流通过电阻R1所做的功W1

如图所示的电路中,当开关S1闭合后,电流表A的读数为0.4A;当开关S2闭合后,电流表A偏转了量程的 ,所用电流表为实验室用的双量程电流表.

  1. (1) 通过计算说明S1、S2能否同时闭合?
  2. (2) 若想测出S1、S2同时闭合时干路中的电流,应如何改接原电路?
如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,则下列说法中正确的是(   )

A . 灯L1和灯L2并联 B . 灯L1和灯L2串联 C . 通过灯L1和灯L2的电流一定相等 D . 灯L1和灯L2两端的电压一定不相等

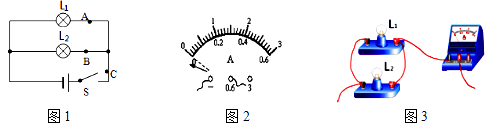

实验小组用如图1所示的电路来探究并联电路中电流的关系.

  1. (1) 实验时,接好电路后,闭合开关发现两灯都亮.但由于连线较乱,一时无法确定两灯是串联还是并联,小明灵机一动,随意拆下一根导线,发现两灯都熄灭,因此他认定两灯是串联的,小明的方法是的(“正确”或“错误”),理由是.
  2. (2) 小组同学按图1接好电路,图2中是测C处电流时出现的情况,此现象说明;图3是该同学连接的并联电路的局部实物图.正确测量完干路C处电流之后,某同学想只改动一根线测量通过L1的电流.请你在图中改动的线上画“×”,并补画上改动后的导线.
  3. (3) 电流表分别接入到图1中的A、B、C三处,测出第一组数据;为了防止偶然因素的影响,他们采用以下两种方法之一来重复实验,并完成第二次和第三次测量.

    方法一:改变电源电压;方法二:改变其中一条支路的灯泡规格.

    通过对上面数据的分析,后面两次实验是采用方法(选填“一”或“二”)进行的,可以得出结论:.

在“探究并联电路电流关系”的实验中,小华同学设计的电路图如图所示,并按如下实验方案进行实验:

⑴小华同学按图所示电路图连接电路.

⑵把电流表分别接入到电路中的ABC三处,测出它们的电流,记录的数据如下表:

试验次数

A点的电流

B点的电流

C点的电流

1

0.2

0.1

0.3

小华对上面数据的分析得出结论是并联电路中干路电流等于各支路电流之和.根据小华的实验,请你回答:①在连接或拆除电路时,开关必须是;②上面设计的表格中存在的不足之处是:;③请你对小华设计的实验方案以及数据记录等进行评估:.

两只小灯泡L1 和L2连接在同一电路中,以下哪个特点可以确认两灯是并联的( )
A . 两灯亮度不同 B . 两灯两端电压相等 C . 通过两灯的电流相等 D . 通过两灯的电流不相等
如图所示为小灯泡L和定值电阻R的I-U关系图线。由图可知,R的阻值为Ω,L的电阻值随着电压的升高逐渐变 ;若小灯泡L和定值电阻R并联在电压为2V的电源上时,干路电流是A。

如图所示,R1=20Ω,闭合开关,电压表和电流表的示数分别为6V和0.5A. 求:

  1. (1) 电源电压;
  2. (2) 通过电阻R1的电流;
  3. (3) 电阻R2的阻值。
如图为接在如图所示电路中A、B两处的两个电流表的读数示意图,则图中灯L1中的电流是A , 灯L2中的电流是A.



在图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5 A,乙电流表的示数为0.2 A,则下列判断正确的是(   )

A . 通过灯L1的电流为0.5 A B . 通过灯L1的电流为0.3 A C . 通过灯L2的电流为0.7 A D . 通过灯L2的电流为0.3 A
有两个电阻R1和R2的阻值之比为3 : 4,串联后接在电源上,则R1和R2的电流之比I1 : I2 =,电压之比U1 : U2 =;将它们并联后接在电源上,则R1和R2的电流之比I1′: I2′ =,电压之比U1′: U 2′ =
在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1R2中的电流分别为


如图所示,当开关闭合后,甲、乙两个电流表的示数如图所示,灯L和L2的连接方式是联,那么流过灯L2的电流为A,干路的电流为A。

认真观察图,分析并解答下面的问题:

图片_x0020_100025

  1. (1) 当只闭合S2时,若电流表A1的示数为0.5A,则通过L1的电流是多少A?
  2. (2) 如果只闭合S1、S2 , 此时电流表A2示数如图乙所示,其示数为多少A?
  3. (3) 若只闭合S1、S2 , 电流表A1的示数为0.5A,则通过L1的电流是多少A?
如图,已知电流表A1的读数为0.1A,电流表A的读数为0.3A,则通过灯L2的电流为A,如果灯L1短路,电流表将可能被烧坏。

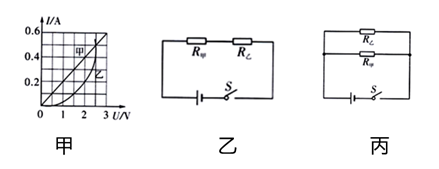

如图甲所示是电阻甲和乙的U-I图像。当电阻甲两端电压为2V时,电阻甲的阻值是Ω;如图乙所示,当开关闭合,电路电流为0.2A时,电路总电阻是Ω;如图丙所示,当开关闭合,电源电压为2V时,电路总电流为A。

图片_x0020_100019

如图所示的电路中,闭合S, 当开关 S1从断开到闭合的过程中,下列说法中正确的是(   )

图片_x0020_1143376386

A . S1闭合后电流表 A1、A2示数相等 B . S1闭合后电流表 A1的示数比 A2 C . S1闭合后电流表 A1、A2示数大小无法判断 D . S1 闭合后电流表 A1的示数比A2

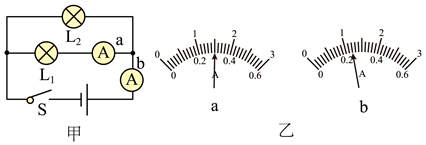

在图甲所示的电路中,合上开关S,电流表的指针偏转如乙图所示,则灯L1中的电流为A,灯L2中的电流为A.若L1灯丝突然烧断,则b电流表的示数为A。

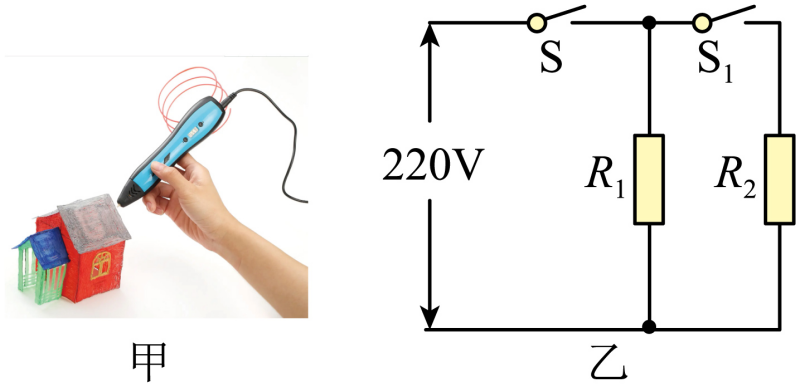

图甲是常用的3D打印笔,它通过加热,挤出热熔的塑料,然后在空气中迅速冷却,最后固化成稳定的状态。此打印笔有快慢两挡,其内部简化电路如图乙所示,R1、R2是用于发热的电阻(阻值随温度的变化忽略不计),如表是3D打印笔的相关参数。求:

额定电压

220V

慢挡打印功率

22W

快挡打印功率

66W

加热效率

80%

  1. (1) 慢挡打印时,通过电路的电流是多少?
  2. (2) R2的阻值是多大?
  3. (3) 在一次打印中使用快挡打印,共将11g的塑料条从20℃加热到260℃,已知塑料条的比热容为2.0×103J/(kg•℃),完成这次打印所需的时间是多少?
