并联电路的电流规律知识点题库

在右图所示的电路中，电流表示数为1.2A，通过灯L的电流为0.4 A，则通过电铃D的电流为（）

A . 0.8A B . 0.4A C . 1.2A D . 1.6A

如图是某电器设备内的一部分电路，电源电压恒为12V，R₁为定值电阻，R₂为标有“100Ω 0.5A”字样的滑动变阻器．R₃为标有“3V 0.9W”字样的定值电阻．

（1）当闭合S、S₁、S₂时，电流表的示数为0.3A，求R₁的阻值及这种情况下整个电路可能消耗的最小功率．
（2）当闭合S，断开S₁、S₂时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．

如图所示电路，闭合开关S后，通过R₁的电流为0.2A，通过R₂的电流是0.2A。R₁与R₂的连接关系和通过开关的电流是（）

A . 并联，0.4A B . 串联，0.4A C . 并联，0.2A D . 串联，0.2A

在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转如图乙所示，则通过电阻R₁和R₂的电流分别为、。

为了探究并联电路的电流规律,小薇设计了如图所示的电路进行实验.

（1）在连接电路时,开关应处于状态.
（2）小薇先将电流表接在L₁所在的支路上,闭合开关后,看到灯L₂发光,但灯L₁不发光,电流表的示数为零,电路可能存在的故障是:.
（3）排除故障后,她测出了L₁、L₂支路和干路上的电流分别为I₁、I₂和I,电流表示数如图中甲、乙、丙所示,可读出:I₁=0.5A, I₂=A,I=A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关是:(写出关系式即可).
（4）为了验证结论的普遍性,小薇可以采用的方法是:.
（5）小敏连接了如图的实物连接图,此时,电流表测的是(“L₁”、“L₂”、“干路”)的电流.若要测灯L₂的电流,请你在图上只改动一根导线,完成电路的连接.(在需改动的导线上打“×”,再画出重新连接后的导线)

（1）用如图所示的电路探究并联电路中的电流关系。

① 实验中，选择两个小灯泡的规格应该是的（填“相同”或“不相同”）。

② 小易将实验数据记录在下表中。分析表中数据。可得出的结论是：。

测量对象

表的示数I/A

L₁所在支路

0.30

L₂所在支路

0.20

干路

0.50

③小易这样得出结论有何不妥之处？,改进方法是。
（2）如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同；b、d粗细不同；a、b、d长度相同：

① 该实验是通过观察的示数间接比较导线电阻的大小，这种探究实验的方法是（选填“控制变量法”或“转换法”）。

② 选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的有关；选用导线分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。

如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过 $\text{[math]}$ 和 $\text{[math]}$ 的电流分别为4mA和10mA，请通过计算说明流经 $\text{[math]}$ 的电流大小。

图片_x0020_100032

如图所示，闭合开关时，电压表的示数为6V，电流表A₁的示数为1.5A，电流表A₂的示数为0.5A，则通过L₂的电流为A，它两端的电压是V。

图片_x0020_1691053680

如图所示，小灯泡L和电阻R中电流I随电压U变化图像，若将它们并联接在电压为2V的电源两端时，电路中的总电流为A；若将它们串联接在电压为4V的电源两端时，电路中的总电流为A。

图片_x0020_1786557101

如图甲是小灯泡L中的电流随它两端电压变化的图像。将小灯泡L接入图乙所示的电路中，电源两端电压为4V且不变，将开关S和S₁闭合后，电流表的示数为0.65A。求：

图片_x0020_100059

（1）小灯泡L两端电压为4V时，通过灯泡的电流I_L；
（2）开关S和S₁均闭合时，通过电阻R的电流I_R。

如图所示，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。定值电阻R₁的阻值为10Ω，R₂为滑动变阻器。

（1）当开关S₁、S₂、S₃都闭合时，小灯泡L正常发光，求此时电流表的示数；
（2）当断开开关S₁和S₃ ，闭合开关S₂ ，滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R₂的最大阻值。

如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（）

A . 电流表A₁测通过灯L₁的电流 B . 两电流表的示数一定不相同 C . 两灯的额定功率一定不相同 D . 仅断开S₂ ，电流表A₂的示数不变

如图所示的电路，电源电压保持4.5V不变，开关S₁闭合。当开关S₂断开时，电流表的示数为0.5A；当开关S₂闭合时，电流表的示数为0.9A，此时小灯泡正常发光。求：

（1） R₀的电阻值；
（2）小灯泡正常发光时的电流。

为了探究“并联电路中路电流与各支路电流的关系”，小势设计了如图中所示的电路进行实验。

（1）实验中，小明应该选择两个小灯泡规格是(选填“相同”或“不相同”)的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
（3）小明在实验前发现电流表的指针如图丙所示，接下来的操作是：。
（4）小明在连接电路时，开关应处于 (选填“闭合”或“断开”)状态。
（5）实验开始后，他测出了L₁支路上的电流I₁=0.8A，然后他把电流表依次接入电路分别测试出L₂支路电流I₂、干路电流I，两次测得的结果都如图丁所示，则I₂=A、I=A。小明由此数据得出并联电路中干路电流和各电路电流的关系是(写关系式即可)。
（6）本次实验的不足之处是：。

如图所示，灯L₁的额定电压为U₀ ，额定功率为P₀ ，灯L₂的额定电压为2U₀ ，额定功率为2P₀。若保证一盏灯正常工作，而另一盏灯没有超过其额定值，则此时电流表的示数为；灯 L₁、L₂ 消耗的实际功率之比为。（不计温度对灯丝电阻的影响）。

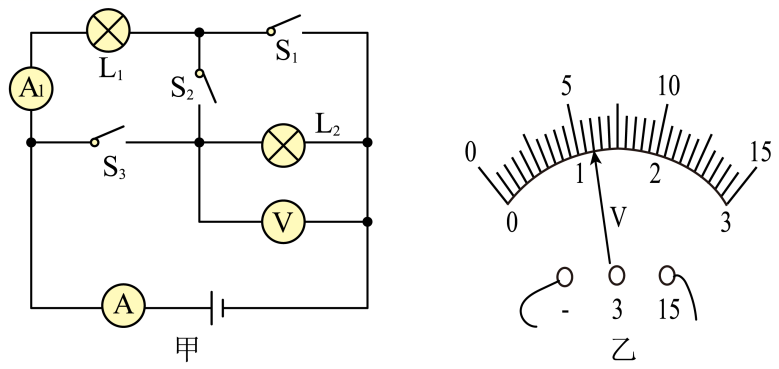

在如图甲所示的电路中，电源电压恒定不变。（解答下列三个问题时，请先画出等效电路图）

（1）当闭合开关S₃ ，断开开关S₁、S₂时，电压表的示数如图乙所示，则电源电压为多少伏？
（2）当断开开关S₁、S₃ ，闭合开关S₂时，电压表的示数为4V，则灯泡L₁两端的电压为多少伏？
（3）当闭合开关S₁、S₃ ，断开开关S₂时，电流表A、A₁的示数分别为0.6A和0.4A，则通过灯泡L₂的电流为多少安？

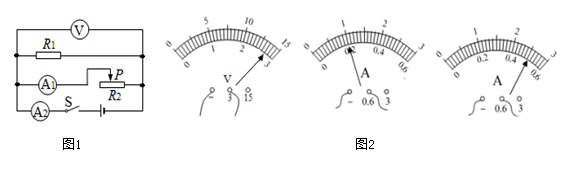

如图1所示电路，闭合开关S，三只电表的示数分别如图2所示，则定值电阻R₁的阻值是Ω，当滑动变阻器R₂的滑片P向左移动时，则电流表A₁的示数将，电压表V的示数将（后两空选填“变大”、“变小”或“不变”）。

如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为I_A、I_B、I_C.关于它们之间的大小关系，正确的是( )

A . I_A＝I_B＝I_C B . I_A＝I_B＋I_C C . I_A＞I_B＝I_C D . I_A＜I_B＜I_C

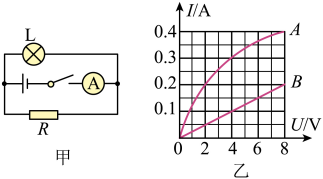

小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）

A . 图乙中曲线A表示电阻R的I-U关系图象 B . 当电源电压为4V时，电流表示数为0.5A C . 当电源电压为4V时，小灯泡L的实际功率为1.6W D . 如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W

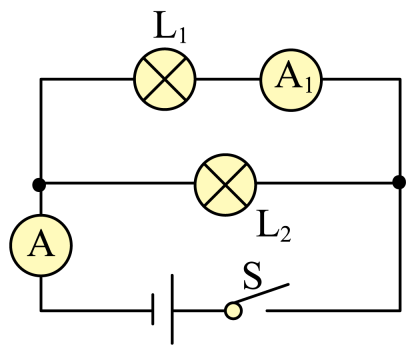

如图所示，当开关S闭合，A₁表示数为0.3A，已知流过灯L₁与L₂的电流之比I₁∶I₂＝1∶2，求：

（1）流过L₁的电流？
（2）电流表A的示数为多少？

测量对象	表的示数I/A
L₁所在支路	0.30
L₂所在支路	0.20
干路	0.50
