并联电路的电流规律 知识点题库

如图所示的电路中，电源电压保持不变，闭合开关S后(      )


如图12—4所示，电源电压恒定， 当S接a时，电流表A₁与A₂的示数之比为3：5；当S接b时，电流表A₁与A₂的示数之比为2：3，则R₂与R₃的电阻之比为(    )

图12—4

在如图所示的电路中，当开关S、S₁、S₂均闭合时，灯泡的连接方式是什么？此时电流表测的是哪一部分的电流？

如图所示电路中，三只电流表的读数分别为I₁、I₂和I₃ ， 则它们大小的关系是I₁

I₂I₃（选填“>”、“<”或“=”）

Ｒ₁Ｒ₂的比值为3：2，则串联时通过的电流之比为 ，它们两端电压之比为 ，当并联时通过的电流之比为 ，它们两端电压之比为

如图是小明厨房安装的抽油烟机和照明灯的连接电路图．下列说法正确的是（　　）

如图所示，某电子线路板上有一个由三个电阻R₁、R₂和R₃构成的局部电路．已知通过R₁和R₂的电流分别为4mA和10mA，则通过R₃的电流可能是为 mA或 mA

如图所示的电路，电源电压保持不变，R₁阻值为20Ω．闭合开关，电流表A₁示数为0.3A，A₂示数为0.5A，求：

如图所示，电流表A₁、A₂和A₃的 示数分别为1.2A、0.8A和0.3A，那么通过灯L₁的电流是A， L₂的电流 是A， L₃的电流是A。



如图所示的四个电路中，电源及各灯泡规格均相同。当开关S闭合时，电流表读数最大的是（   ）

在图所示的电路中，电源电压为6V且保持不变，定值电阻R₁的阻值为 ，滑动变阻器R₂上标有“2A”字样，电流表A的示数为1A。

①求电流表A₁的示数。

②求此时滑动变阻器连入电路的阻值R₂。

③移动滑片，在电路安全工作的情况下，电流表A与A₂的比值最大为3，求通过移动滑片，电流表A示数的最大变化量 。

如图甲所示电路，当开关s闭合后，两电流表的指针偏转角度均如图乙所示．已知灯L₁的阻值为10Ω，请计算：（写出计算过程）

如图所示电路，闭合开关后，两灯正常发光，比较 四处电流的大小，其中可能正确的是（   ）

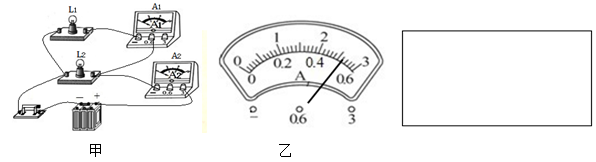

如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A₁的电流是A，通过电灯L₁的电流是A。

如图所示电路中，灯泡L上标有“6V 0.3A”字样，R为定值电阻，闭合开关S时，灯泡L恰好正常发光，电流表的示数为0.2A。通过计算回答：

如图所示的电路中，开关S闭合后，通过灯L₂的电流I₂为0.18A，电流表A的示数I与电流表A₁的示数I₁之比为3：2。则电流I₁=A，I=A。

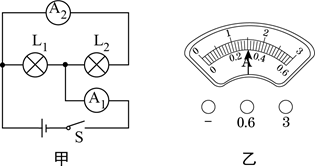

如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则灯泡L₁与L₂两端的电压之比U₁∶U₂=，两灯泡的电阻之比R₁∶R₂=。（不考虑温度对灯丝电阻的影响）

如图所示，电路中电源电压恒定，定值电阻R₁＝12Ω，只闭合开关S₁ ， 电流表示数为0.3A，则电源电压是V；同时闭合开关S₁、S₂ ， 电流表示数为0.5A，则R₂的阻值为Ω。

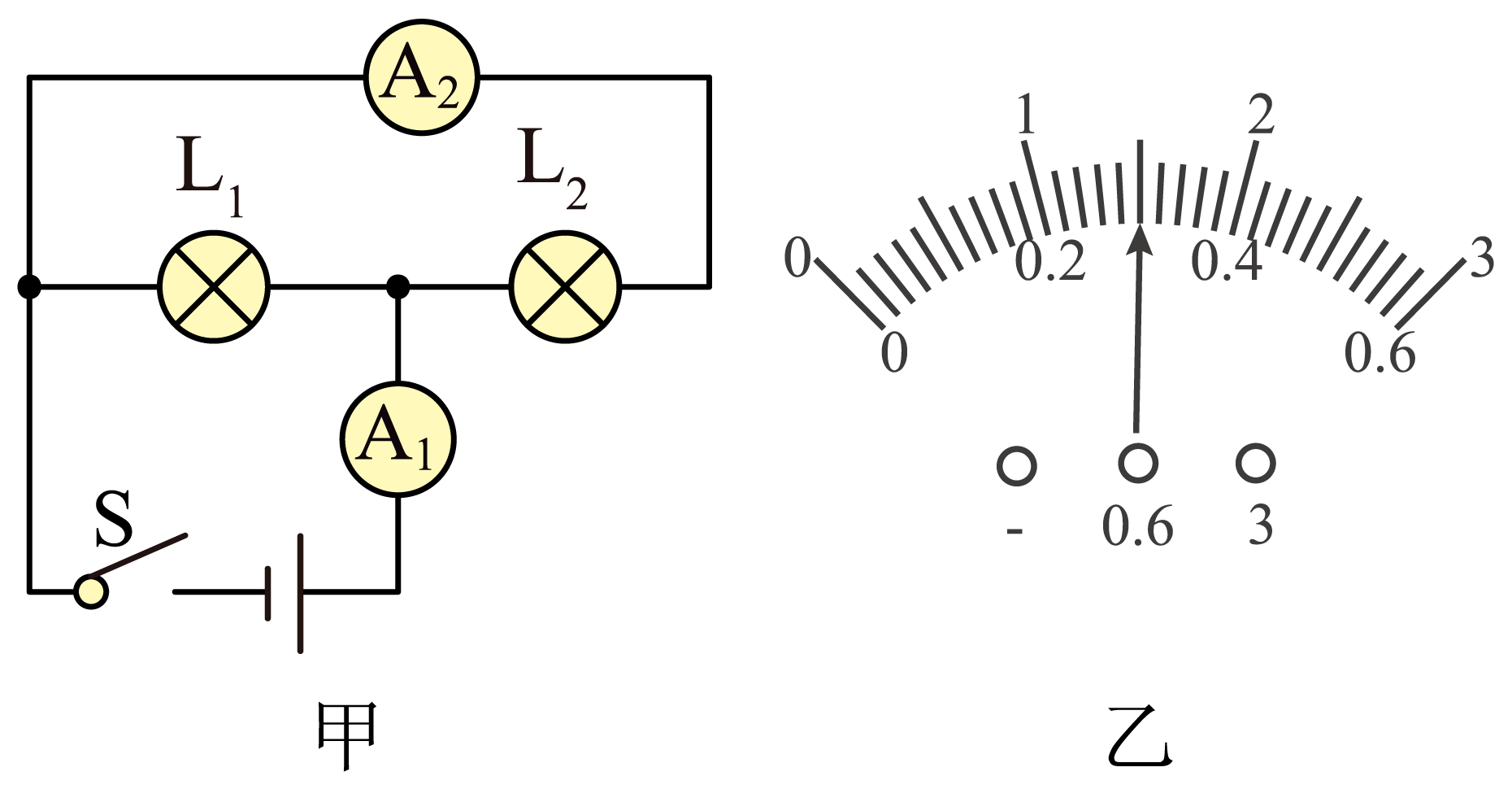

如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A₁指针的位置，如果电流表A₂读数是0.6A，则下列说法错误的是（   ）
