电路的构成及电路图 知识点题库

下面对如图所示的电路分析错误的是（）


如图所示是一只磁控猴子，只要你拿走它手上的香蕉，它就不停地大吵大闹；你把香蕉还给它，它就停止吵闹．香蕉的作用相当于电路中的（   ）

如图是常用手电筒的剖面图，在方框内画出它的电路图；

能给电路中的导体提供持续电压的装置称为 ，一节干电池的电压为　 　伏，物理学中规定电流的方向是从电源的 出发通过导体流向负极． 实验表明电流周围存在磁场．

要用一只电流表测量通过灯泡L₁的电流，一位同学设计了如图四个电路图，你认为正确的是（   ）

根据图中的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，填入电路的空缺处．要求：①闭合开关，两灯都能发光；②两灯并联连接．

在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．

如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个接在干路上．房间里有电灯、电视等用电器，它们是联的．控制电灯的开关与电灯是联在电路中．

阅读短文，并回答问题．

电子手表的奥秘

如图（1）所示，电子表可分为数字式石英电子手表、指针式石英电子手表及自动石英表和光动能手表．

⑴数字式石英电子手表：石英晶体的压电效应和二极管式液晶显示相结合的手表，其功能完全由电子元件完成．

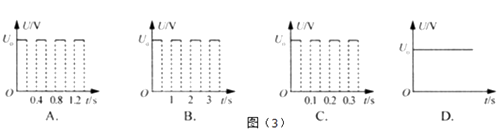

⑵指针式石英电子手表：石英表的能源来自氧化银扣式电池．氧化银扣式电池向集成电路提供特定电压，通过集成电路中的振荡电路和石英谐振器使石英振子起振，形成振荡电路源，输出间歇性变化的秒脉冲信号．秒脉冲送到步进电机（相当于电动机），一秒钟推动步进电机动一次，进而带动秒针走一格，使表针准确地显示时间．内部电路简化为如图（2）所示，电池提供能源，确保电路正常工作；集成电路提供频率为1Hz和功率稳定的脉冲信号；步进电机通过齿轮带动指针转动指示时间．

请回答下列问题：

电动自行车以其轻便、经济、环保的特点受到了一些消费者的青睐.小明同学家春节前新买回一辆电动自行车，他认真阅读说明书后了解到：

按照要求画出电路图： 投影仪的灯泡功率很大，配有风扇进行散热.使用投影仪时，先闭合开关S₁ ， 风扇转动；再闭合开关S₂ ， 灯泡发光；若只闭合开关S₂ ， 灯泡不发光.图的方框内已画出了投影仪电源插头所连接的电源，请你在该图中完成投影仪内部的电路图.（风扇用电动机的符号表示，在图中标明开关S₁和S₂）

击剑比赛中，当甲方运动员的剑（图中用“S_甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L_乙亮；同理，乙方剑击中甲方，灯L_甲亮.下面能反映这种原理的电路是（   ）

在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处.要求电键S闭合后；（a）电流方向如图所示；（b）移动滑动变阻器的滑片P，小灯L 变亮时，电压表的示数变大

如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个（填电路元件名称），该元件接在房间电路的中（选填“支路”或“干路”）．如图乙所示是一个便携式充电器正在给手机电池充电，在充电过程中，手机电池相当于电路中的（填电路元件名称）.

请将电源、电流表和电压表分别填入图的空缺处．要求：闭合电键S，电路能正常工作，向右移动滑动变阻器的滑片P时，只有一只电表的示数变大．

下列说法中，正确的是（   ）

电灯、电铃、电动机等用电来工作的设备，叫；干电池、蓄电池等是持续供电的装置，叫。

关于电学基础知识，下列说法中正确的是（   ）

如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于(   )

阅读短文，回答问题。

彩灯为什么能闪烁

道路两侧的树上和商店门前五光十色的彩灯，扮靓了我们的城市，它们由许多小彩灯串联而成，有些彩灯还会不停的闪烁，如图甲所示。

彩灯能闪烁是因为彩灯电路里串联了一只“跳泡”，它会使电路不断通断，引起电路一会灭一会亮。

如图乙所示为跳泡的结构图，跳泡主要由充有氖气的玻璃泡､双金属触片､两个电极组成｡双金属触片是由长和宽相同的铜片和铁片组成， 且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属片便向铁片那边弯曲。氖气的导电效果比双金属片差得多，但接电后的热效应好。

当彩灯电路未接通时，双金属触片与两个电极之间断开；接通电路后，跳泡内电极之间产生了高压可以击穿氖气导电，氖气导电时发光发热，引起跳泡内的双金属片受热后弯曲与两个电极接触，电路接通，彩灯发光，而灯泡里的氖气不再导电，氖气的温度迅速下降，双金属片恢复原状与电极分离，迅速切断电源，彩灯不发光，此刻两电极之间又产生高压而击穿氖气到电，使电路接通。如此循环工作，彩灯就会不停的闪烁。跳泡内氖气的击穿电压不能低于150V，否则氖气不能被击穿导电而发光。
