根据图片，回答下列问题

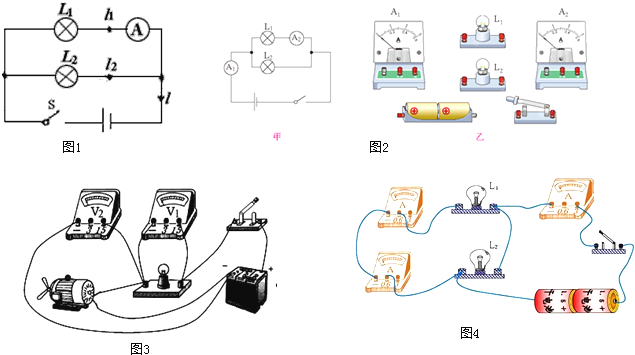

（1）为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验．在闭合开关后，若电流表指针向没有刻度的一侧偏转，则出现的问题是：
；纠正错误后，小薇先将电流表接在L₁所在的支路上，闭合开关后，观察到灯L₂发光，但灯L₁不发光，电流表的示数为零，电路可能存在的故障是：
（2）根据图2甲所示的电路图，在乙的实物图上用笔画出对应连线．
（3）由实物图3画电路图．
（4）小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图4所示．这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置．

如图是简化了的玩具汽车的电路图，以下有关说法中正确的是（　　）

A . 开关S₁控制整个电路 B . 电动机与小灯泡能同时工作 C . 电动机与小灯泡工作时两端的电压不相等 D . 开关S₁、S₂都闭合时电动机与小灯泡是串联的

在如图所示的电路图中，正确的是（　　）

A .

B .

C .

D .

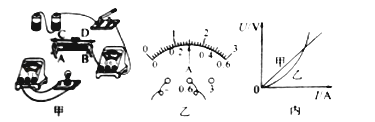

在“测量小灯泡电阻”实验中，选择两节新的干电池做电源，小灯泡的额定电压是2.5V，灯泡的电阻约为10Ω，滑动电阻器上标有“20Ω 1A”字样．

（1）如图甲是连接的不完整的实验电路，请你用笔画线代替导线把实物图连接完整．要求：滑动变阻器的滑片向右移动时小灯泡变亮
（2）连接电路时，开关应，正确连号电路，闭合开关后，发现小灯泡不亮，电流表没有示数，如果是小灯泡的灯丝断了，此时电压表的示数约为　　V．
（3）排除故障后，调节滑动变阻器使电压表的读数为2.5V，此时电流表的读数如图乙所示，通过小灯泡的电流是　　A，则小灯泡的电阻为　　Ω．
（4）在图丙中分别画出小灯泡的定值电阻的U﹣I图象，则定值电阻的U﹣I图象是（选填“甲”或“乙”），这样判断的依据是电阻不改变．
（5）小乔还想探究“电路中电流与电阻的关系”，老师取走小灯泡，拿来几个定值电阻，小乔先把10Ω电阻连入如图甲所示的电路，实验中，将变阻器的滑片移到某一位置时，读出电压表的示数为2V，并读出电流表此时的示数，紧接着小乔想更换电阻再做两次实验，可供选择的电阻有20Ω、30Ω、50Ω定值电阻各一个．
①为了保证实验成功，他应该选择的电阻是　　Ω和　　Ω；．
②该实验的结论是：电压一定时，

画出下列元件的符号

名称	实物	符号
灯泡
干电池
开关
电流表
电压表

如图所示电路中，有一个是电流表，另三个是灯泡，则（　　）

A . a、b、d为灯泡，c为电流表 B . a、b、c为灯泡，d为电流表 C . b、c、d为灯泡，a为电流表 D . a、c、d为灯泡，b为电流表

如图，L₁、L₂都能正常工作，则下列说法正确的是（　　）

A . 甲为电流表，乙为电压表 B . 甲乙都为电压表 C . L₁、L₂并联 D . L₁、L₂串联

如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能；此汽车在行驶过程中是将其他形式的能转化为能．

在图所示电路的○内，填上适当的电表符号，使电键S闭合时两灯均能发光．

下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）

A .

B .

C .

D .

通常情况下，下列器件中，属于构成一个电路必须的器件是（）

A . 电源 B . 电能表 C . 电压表 D . 电流表

下列说法中正确的是（）

A . 干电池、蓄电池、电风扇等都是电源 B . 导电的物体叫做导体.不导电的物体叫做绝缘体 C . 直接用导线将电源的正、负极连接起来，这种情况叫做短路 D . 试电笔只要接触火线，氖管就会发光

2019年1月3日“嫦娥四号”探测器在月球背面成功降落，如图是“玉兔二号”巡视器与“嫦娥四号”着陆器分离时的照片。“玉兔二号”巡视器的影子是因为光的形成的；太阳能电池板利用的太阳能属于（选填“可再生”或“不可再生”）能源；太阳能电池板给充电电池充电时，充电电池相当于（选填“用电器”或“电源”）。

电路中提供电能的装置是，我国家庭电路的电压是V，对人体的安全电压是V.

根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L₁和L₂串联，且都能发光。

用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了图中的几种连接，你认为不能使小灯泡正常发光的是（）

A .

B .

图片_x0020_100002

C .

D .

图片_x0020_100004

关于家庭电路与安全用电，下列说法正确的是（）

A . 使用试电笔时，手不能接触笔尾金属体 B . 发生触电事故时，空气开关会自动切断电路 C . 家中空气开关“跳闸”了，一定是发生了短路 D . 更换灯泡或搬动电器前应断开电源开关

如图是一款可充电电动橡皮擦。充电时，指示灯亮，橡皮擦的电池相当于（填“电源”或“用电器”）；工作时，指示灯不亮，电动机带动橡皮振动，擦除纸上字迹，这说明指示灯与电动机是联的。

在图所示电路中，从电池、开关两个个元件符号中选出两个，分别填入电路的空缺方框处，填进后要求闭合所有开关后L₁、L₂都能正常发光．

关于电路的知识，下列说法中不正确的是（　　）

A . 为使两灯同时亮，同时灭，两灯一定要串联 B . 金属中的电流方向跟自由电子定向移动方向相反 C . 电源在供电过程中是把其他形式的能转化为电能 D . 一般的电路是由电源、用电器、开关和导线组成

<<
<
