电路的构成及电路图知识点题库

如图所示电路中，有一个是电流表，另三个是灯泡，则（　　）

A . a、b、d为灯泡，c为电流表 B . a、b、c为灯泡，d为电流表 C . b、c、d为灯泡，a为电流表 D . a、c、d为灯泡，b为电流表

根据标记的电流方向，把电池和开关的符号分别填进电路，使两盏灯都发光．

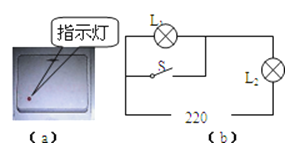

为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示：这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如图（b）所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。请根据以上工作特点，对有关电路元件进行判断。（　　）

A . 灯L₁的电阻比L₂大 B . 照明灯的额定电压小于指示灯的额定电压 C . 图（b）电路中的灯L₁是照明灯 D . 当开关S断开时，照明灯中没有电流通过

如图所示，闭合开关后，小灯泡L₁和L₂都正常发光，那么关于电表a和b的说法正确的是（　　）

A . a是电压表，b是电流表 B . a是电流表，b是电压表 C . a、b都是电流表 D . a、b都是电压表

在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作．

不论电路是简单的还是复杂的，组成电路总离不开

、、和

这四种元件．在电路中提供电能的是

，消耗电能的是

，输送电能的是

，控制电能输送的是

下列说法中正确的是（）

A . 电路中有电流，电路两端就一定有电压 B . 用电器是将电能转化为其他形式的能的装置 C . 用毛皮摩擦橡胶棒，橡胶棒带正电荷 D . 滑动变阻器四个接线柱必须是同接上或者同接下

如图所示为某国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，并且与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带电．

图中有带风叶的小电动机一只，电热丝一段，开关两只（S₁、S₂），插头一只，导线若干.利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S₁时吹冷风，只闭合S₂时既无风又不发热，同时闭合S₁、S₂时吹热风.请你用笔画线作导线按要求将图中元件连接起来（连线不要交叉,插头处相当于电源）

根据如图箭头所标示的电流方向，在虚线框中标出电池和电灯的符号．

蓄电池是化学电池，放电后可以再充电，它在放电过程中将能转化为能；充电时，蓄电池属于电路组成中的(选填“电源”或“用电器”)；教室里的电灯和电脑是联的，控制电灯的开关和电灯是联的；我国家庭电路电压为V，对人体安全电压为V。

下列说法中正确的中（）

A . 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路 B . 电源是电路中提供电能的装置 C . 干电池、蓄电池、发电机、电动机都是电源 D . 用手电筒时，电流方向是由电池的负极经灯泡流向正极

（1）请在答题卡上画出与实物电路连接图对应的电路图。
（2）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图14笔画线连接好符合上述特点的电冰箱工作电路图.
（3）请在图中两个虚线方框内画出干电池和电压表的元件符号，闭合开关S后，使小灯泡L₁和L₂组成串联电路。
