探究感应电流的产生条件 知识点题库

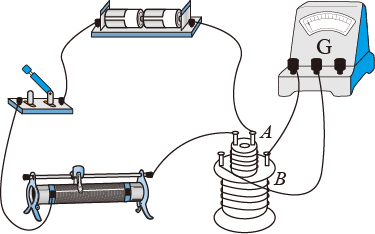

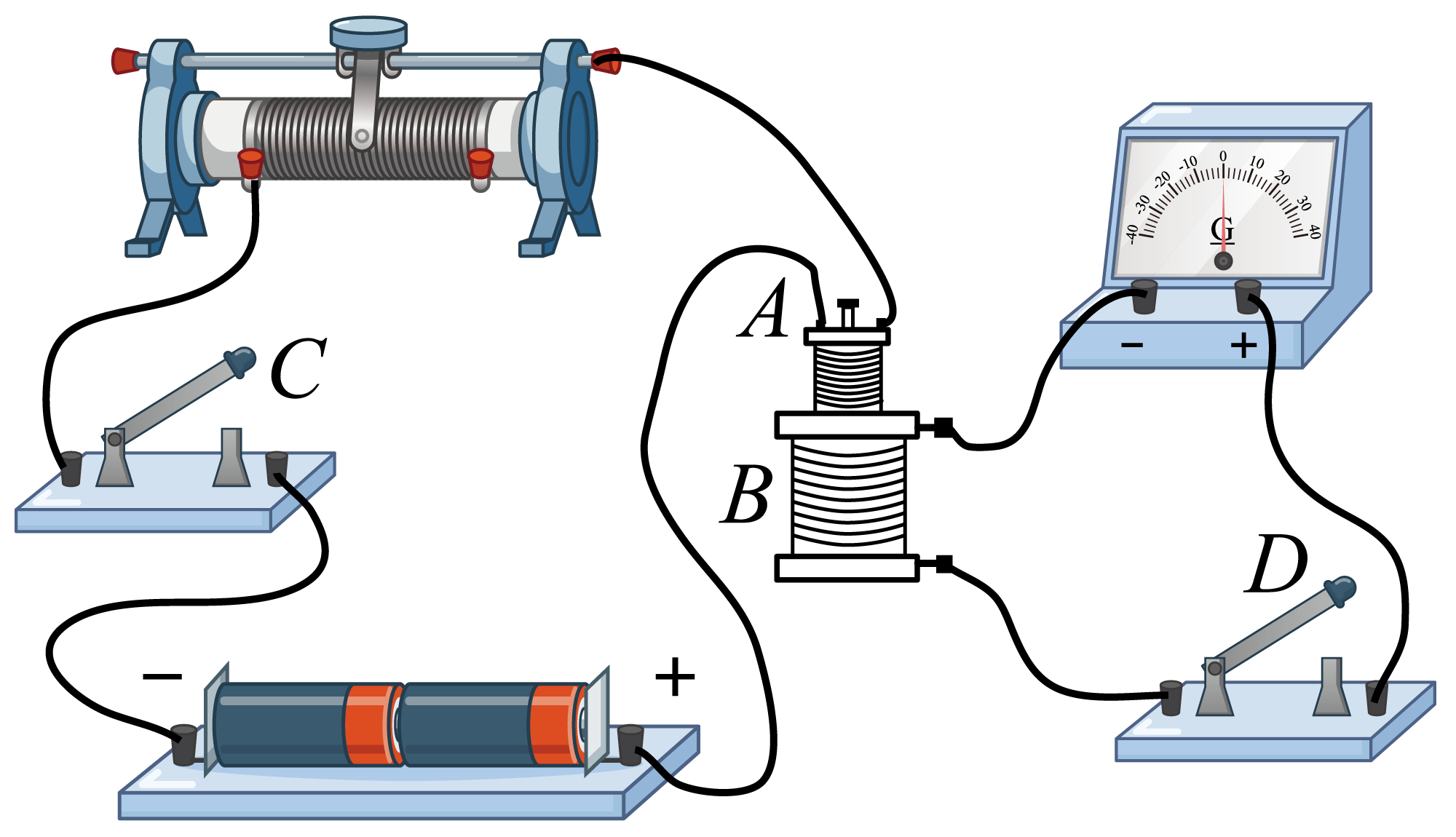

（1） 试按实验的要求在实物图上连线.（图中已连好一根导线）。

（2） 若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针左偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将（填“左偏”、“右偏”、“不偏”）。

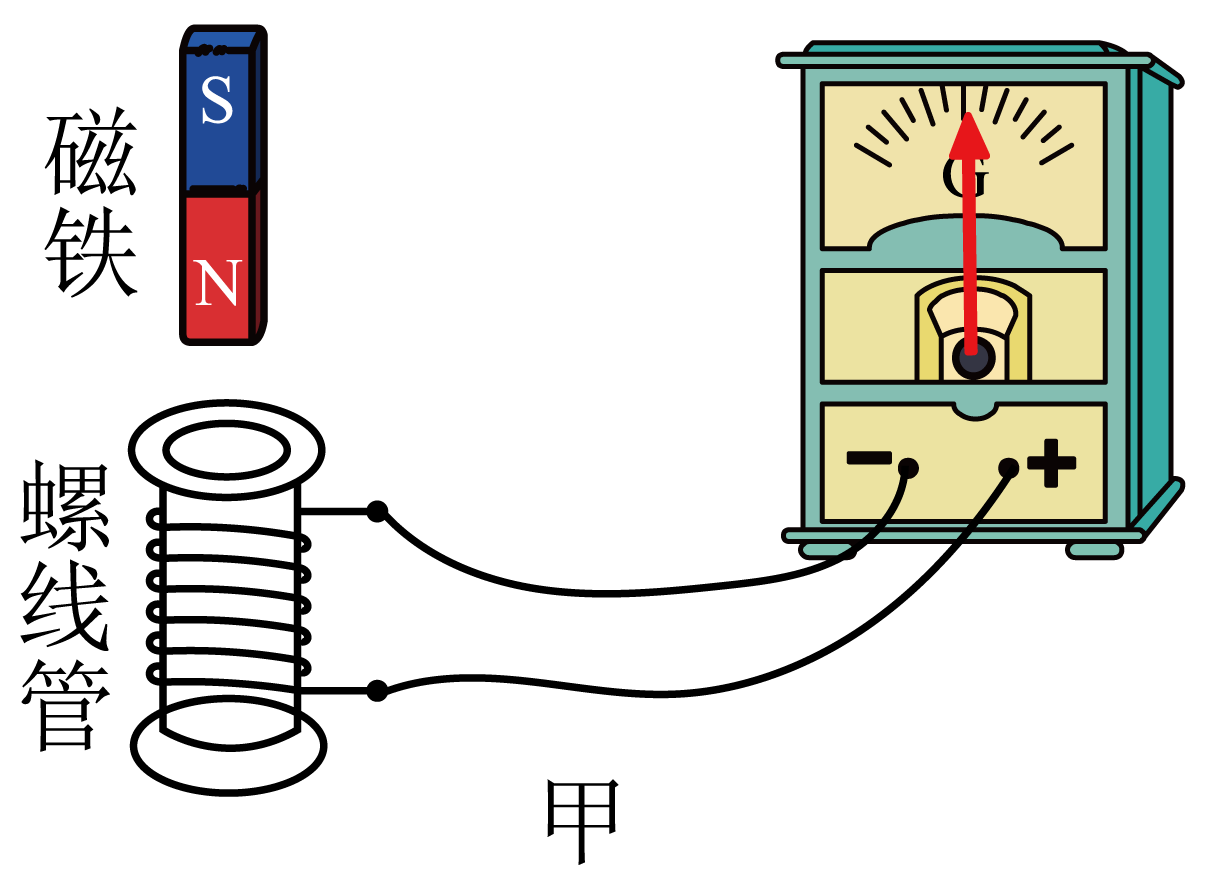

（1） 将灵敏电流计与线圈B连接，当条形磁铁快速向上运动时，如图甲所示，则灵敏电流计的指针会向（选填“左”或“右”）偏。

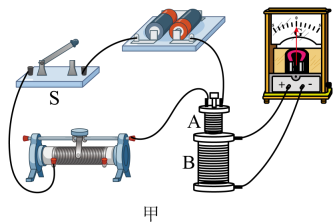

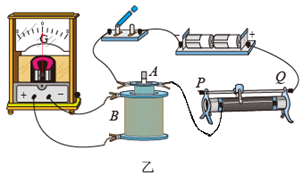

（2） 将直流电源、滑动变阻器、线圈A（有铁芯）、线圈B灵敏电流计及开关按如图乙所示连接。在实验中，该同学发现开关闭合的瞬间，灵敏电流计的指针向左偏。在开关闭合电路稳定后，若把线圈A中的铁芯拔出，则灵敏电流计的指针会向（选填“左”或“右”）偏；若把滑动变阻器的滑片快速向P端滑动，灵敏电流计的指针会向（选填“左”或“右”）偏。

（1） 某实验小组桌上没有干电池，但有一多用电表，为弄清电流表指针摆动方向与电流方向的关系，组内一同学将多用电表调到适当档位，表笔与电流表试触后，得出：当电流从电流计G左端流入时，指针向左偏转。后借用其他实验小组的干电池做该步骤，证明他的结论是正确的。试问：当电流计G指针向左偏转时，他是用多用电表的表笔与电流计G左端的接线柱相连（填“红”或“黑”）。

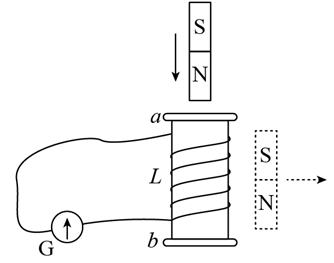

将灵敏电流计G与线圈L连接，线圈上导线绕法如图所示。完成（2）、（3）两问。

（2） 将磁铁N极向下从线圈L上方竖直插入L时，灵敏电流计的指针将偏转（选填“向左”“向右”或“不”）。

（3） 当条形磁铁从图中虚线位置向右远离L时，a点电势b点电势（填“高于”、“等于”或“低于”）。

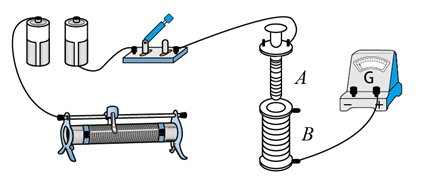

（1） 在图中用实线代替导线将实验器材连成实验电路；

（2） 如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：

①将线圈A迅速插入线圈B时，灵敏电流计指针将向（填“左”或“右”）偏；

②线圈A插入线圈B后，将滑动变阻器的阻值调大时，灵敏电流计指针将向（填“左”或“右”）偏；

（3） 在上述操作中，如果线圈B与灵敏电流计断开，则线圈B中________。

（1） 将磁铁N极向下从线圈L上方竖直插入L时，灵敏电流计G的指针将偏转（选填“向左”、“向右”或“不”）。

（2） 当条形磁铁从图中虚线位置向右远离L时，a点电势b点电势（填“高于”、“等于”或“低于”）。

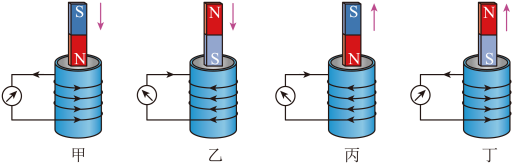

（1） 要想使电流计指针发生偏转，即有感应电流产生，小红进行了下四种操作，其中可行的是(      )

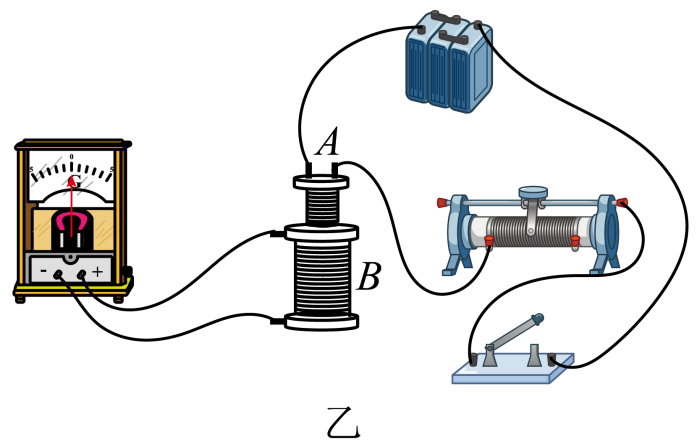

（2） 在(1)的研究中，小红发现电流计指针偏转方向会有不同，也就是感应电流方向不同，小红又将实验装置改造，如图乙所示，螺线管A经过滑动变阻器与开关，电池相连构成直流电路：螺线管B与电流计构成闭合电路，螺线管B套在螺线管A的外面，实验中发现：

①闭合开关时，灵敏电流计的指针向左偏转了一下。闭合开关后，若将线圈A快速插人线圈B中，灵敏电流计的指针会（选填“向左偏”、“不偏转”或“向右偏”）

②开关保持闭合，线圈A保持静止，若把滑动变阻器的滑片快速向右滑动，灵敏电流计的指针会（选填“向左偏”、“不偏转”或“向右偏”）。

（1） 闭合开关时，发现灵敏电流计的指针向右偏了一下，闭合开关后，将A线圈从B线圈中迅速拔出，电流计指针将（填“向左”、“向右”或“不”）偏转。

（2） 将A线圈重新插回B线圈后，若要使灵敏电流计的指针向左偏转，则滑动变阻器的滑片应该（填“向左”或“向右”）移动。

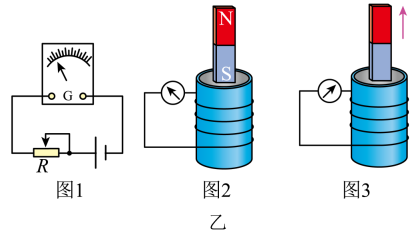

（3） G为指针零刻度在中央的灵敏电流表，连接在直流电路中时的偏转情况如图乙1中所示，即电流从电流表G的左接线柱进时，指针也从中央向左偏。今把它与一线圈串联进行电磁感应实验，则图乙2中条形磁铁的运动方向是向（填“上”或“下”）；图乙3中条形磁铁下端为极（填“N”或“S”）。
